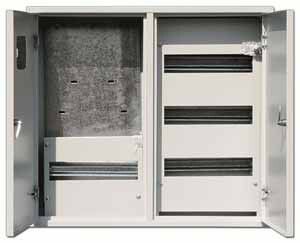

Корпус учетный навесной ЩРУН-3/48 520х585х160 3ф 48мод. IP31 двудверный метал. DEKraft 30404DEK APC

Корпус учетно-распределительный навесной металлический ЩРУН-3/48 520х585х160 3-фазный 48 модулей IP31 двудверный от бренда DEKraft — это надежный щит для сборки учетно-распределительных систем в помещениях и на улице. Артикул 30404dek предназначен для установки одно- или многотарифного трехфазного счетчика, автоматических выключателей, УЗО и других модульных устройств. Подходит для жилых домов, офисов, производственных объектов.

Назначение и область применения

ЩРУН-3/48 используется для централизованного учета электроэнергии и распределения нагрузки по групповым цепям. Обеспечивает безопасное размещение счетчика, коммутационных аппаратов и шин заземления и нулевого провода. Применяется в квартирах, многоэтажках, административных зданиях, на производстве — там, где требуется четкое разделение учета и распределения энергии.

Технические характеристики

• Форм-фактор: 520×585×160 мм
• Количество модулей DIN: 48 (по 18 мм каждый)
• Напряжение: 220 В (работает в трёхфазной сети 380 В)
• Материал корпуса: сталь толщиной 0,9–1,2 мм
• Покрытие: порошковая краска, белый цвет
• Степень защиты: IP31 — против твердых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ4 — для работы при температуре от −40°C до +40°C
• Количество дверей: две, с замком и ключом
• Наличие окна: да — для считывания показаний счетчика без открывания двери
• Количество вводов: 12 (6 отверстий Ø36 мм — по три сверху и снизу)
• Место под счетчик: одно, рассчитано на трехфазный прибор
• Наличие монтажной панели: да — для фиксации счетчика
• Элементы крепления: шины N и PE, болты заземления на корпусе и двери
• Соответствие стандарту: ГОСТ 14254-96

Совместимость и монтаж

ЩРУН-3/48 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN 35 мм. Монтажная панель позволяет закрепить счетчик механически без дополнительных кронштейнов. Кабели заводятся через 6 отверстий Ø36 мм — по три сверху и снизу. Возможна одиночная установка или сборка в ряд нескольких щитов. Для монтажа используются крепежные отверстия на задней стенке. Рекомендуется использовать анкерные болты или саморезы с дюбелями при креплении на бетон или кирпич. На деревянные поверхности применяйте металлические планки-уплотнители.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP31. Двухдверная конструкция с замком обеспечивает доступ только авторизованным лицам. Болты заземления на корпусе и двери позволяют выполнить надежное соединение с контуром заземления. Наличие шин N и PE снижает риск перепутывания проводов при монтаже. Не предназначено для установки в условиях постоянного воздействия дождя, снега или прямого попадания воды — IP31 не защищает от осадков.

Преимущества

• Двудверная конструкция удобна для обслуживания: одна дверь — для счетчика, вторая — для автоматов
• Окно в передней двери исключает необходимость вскрытия щита для снятия показаний
• Порошковое покрытие повышает коррозионную стойкость и долговечность
• Возможность настенного монтажа в любых помещениях и на улице (при условии защиты от атмосферных влияний)
• Соединение в ряд позволяет компактно разместить несколько щитов в одной линии
• Четко продуманная внутренняя планировка: место под счетчик, DIN-рейки, шины, заземление — всё на месте

Ограничения применения

• Не подходит для открытых площадок без навеса — IP31 не защищает от дождя и брызг
• Не рекомендуется для установки в местах с высокой запыленностью, влажностью выше 90%, или в агрессивных средах (например, химические производства)
• Номинальный ток до 125 А — не предназначен для крупных промышленных потребителей с нагрузкой более 30 кВт
• Комплектация некомплектная: внутри — только корпус, рейки, шины, заземление. Автоматы, счетчики, кабели — заказываются отдельно
• Цвет — белый, что требует регулярной уборки при использовании на улице

Примеры использования

• Аварийный ввод в частном доме — учет и распределение по этажам
• Общий ввод в многоквартирном доме — один щит на всю секцию
• Производственный участок — распределение питания по станкам и освещению
• Коммерческое здание — учет по арендаторам с возможностью последующего расширения
• На даче или коттедже — внешняя установка под навесом с выводом кабелей вниз

Практические советы

• Перед монтажом проверьте, чтобы отверстия для ввода кабелей совпадали с направлением подвода — лучше заранее определить, будут ли кабели входить сверху или снизу
• При установке на улице используйте герметичные вводы (например, с резиновыми прокладками) даже при наличии IP31
• Не забудьте подключить заземление к болту на корпусе — это обязательное требование безопасности
• При сборке щитов в ряд соблюдайте минимальный зазор между соседними корпусами — минимум 5 см для теплоотвода и доступа
• При необходимости замены счетчика — достаточно открыть одну дверь, не трогая автоматы
• Для увеличения срока службы избегайте контакта с кислотными или щелочными веществами — порошковое покрытие устойчиво, но не бесконечно
