Корпус метал. навесной 680х300х120 45 мод. IP31 ЩРН-45 | 30205DEK DEKraft APC

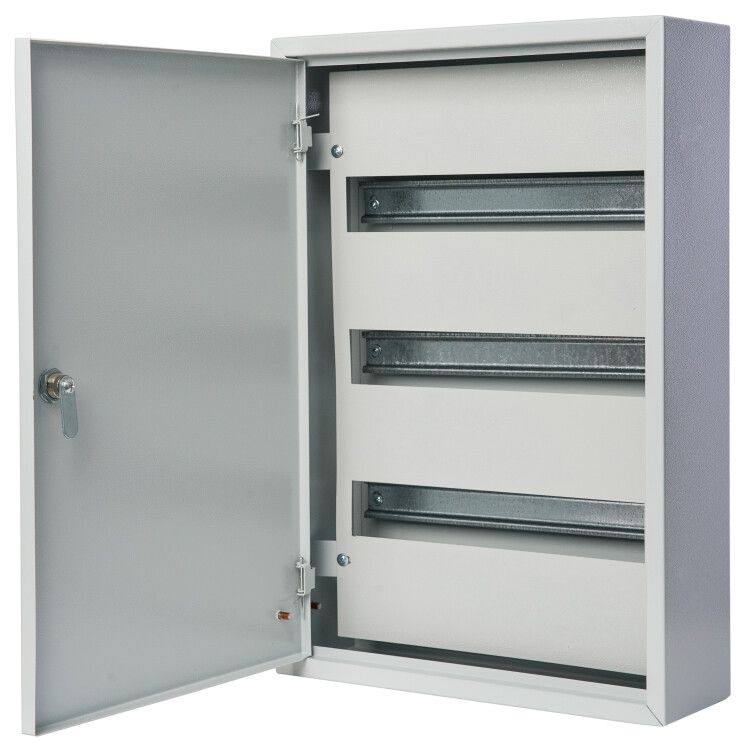

Корпус навесной металлический ЩРН-48 680х300х120 48 модулей IP31 с замком от бренда DEKraft - это надёжный распределительный щит для монтажа внутренней проводки в помещениях с умеренным климатом. Щит ЩРН-48 рассчитан на работу с автоматическими выключателями и УЗО в количестве до 48 модулей, обеспечивает безопасную изоляцию токоведущих частей и подходит для установки в жилых, офисных и промышленных объектах.

Назначение и область применения

Щит ЩРН-48 предназначен для комплектации распределительных сетей напряжением до 220 В с максимальным током 125 А. Он используется для размещения модульного оборудования: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств стандарта 18 мм. Подходит для монтажа в квартирах, административных зданиях, производственных цехах и на объектах с ограниченными требованиями к защите от внешних воздействий.

Технические характеристики

• Количество модулей: 48 (по 18 мм каждый)
• Формат: 4 ряда по 12 модулей
• Габариты: 680×300×120 мм
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• Количество вводов: 6 (3 отверстия сверху, 3 - снизу, диаметром 36 мм каждое)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C и относительной влажности до 95%
• Наличие DIN-реек: да, две шины для крепления модульной аппаратуры
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Тип крышки: закрытого типа, съёмная фальшпанель перекрывает доступ к токоведущим частям
• Замок: есть, с ключом
• Способ монтажа: открытая навесная установка

Совместимость и монтаж

Щит ЩРН-48 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа требуется минимум два человека: один фиксирует щит на стене, второй подключает кабели. Монтаж выполняется на вертикальной поверхности с помощью анкеров или саморезов через отверстия в задней стенке. Кабели заводятся через предварительно подготовленные отверстия 36 мм - сверху или снизу. Перед установкой проверьте соответствие диаметра кабеля и толщины изоляции размеру ввода. Не используйте силовые кабели с диаметром более 25 мм - они не войдут в отверстия без доработки.

Безопасность и стандарты

Изготовление соответствует ГОСТ 14254-96 (степень защиты IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Конструкция исключает случайный контакт с токоведущими частями благодаря съёмной фальшпанели и закрытому типу крышки. Заземление обеспечивается двумя точками: на дверце и на корпусе. Наличие замка препятствует неквалифицированному доступу.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной до 1,2 мм
• Удобство обслуживания: фальшпанель позволяет работать с оборудованием без полного вскрытия щита
• Чёткая организация: 4 ряда позволяют равномерно распределить нагрузку и легко идентифицировать группы автоматов
• Готовые места для крепления N/PE-шин и заземления снижают время сборки
• Поддержка двух направлений ввода кабелей - гибкость при проектировании трасс

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и пылевых потоков
• Не рекомендуется для помещений с высокой влажностью (>95%) или постоянным попаданием жидкости
• Не подходит для систем выше 220 В - допустимо только однофазное питание
• Комплектация неполная: внутри нет автомата, шин, кабелей, клемм - всё необходимо докупить отдельно
• Ограниченный диаметр вводов (36 мм): крупные многожильные кабели требуют доработки отверстий

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 12 группами освещения, розеток и бытовой техники
• Распределительный щит на этаже офисного здания для питания кондиционеров, серверов и световой сети
• Вторичный щит на производстве для управления насосами, конвейерами и маломощными станками
• Аварийный щит в подвале с автономным питанием - при условии сухого микроклимата

Практические советы

• Перед монтажом обязательно проверьте, что все вводы соответствуют вашим кабелям - при необходимости просверлите дополнительные отверстия, соблюдая целостность корпуса
• Используйте термоусадочные трубки или кабельные вводы для герметизации мест входа кабелей - даже при IP31 это продлит срок службы
• При установке в сырых помещениях (например, в подвале) дополнительно смонтируйте влагоотводящую решётку или принудительную вентиляцию
• Не забудьте подписать все автоматы - это экономит время при диагностике и ремонте
• Щит ЩРН-48 от DEKraft хорошо сочетается с продукцией Schneider Electric, ABB, IEK - все устройства 18 мм совместимы
