Корпус металлический распределительный навесной ЩРн-48з IP31 прозрачная дверь УХЛ3 TITAN 5 IEK - MKM16-N-048-31-Z-U

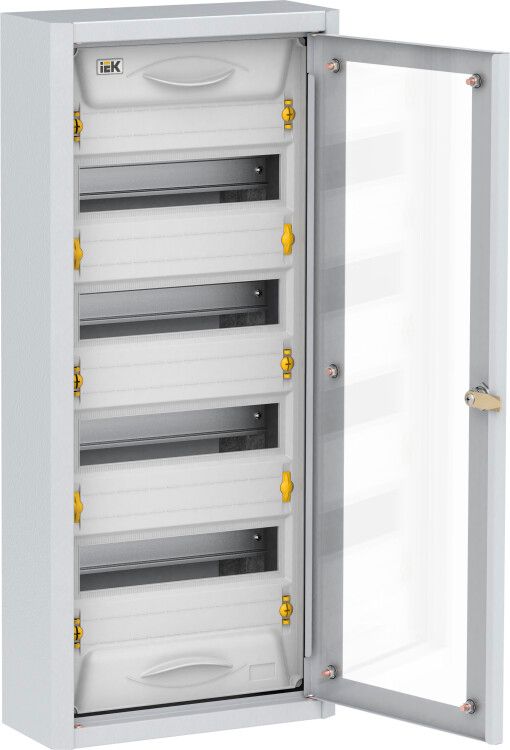

Корпус металлический распределительный навесной ЩРн-48 с прозрачной дверью IP31 УХЛ3 (710х310х130 мм) от IEK предназначен для компактного монтажа модульной аппаратуры в распределительных щитах. Этот вариант из серии TITAN подходит для установки в помещениях с умеренным климатом и обеспечивает доступ к внутренним элементам через прозрачную дверцу.

Назначение и область применения

ЩРн-48 используется для сборки распределительных электрощитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Он защищает сети от перегрузок и коротких замыканий. Подходит для жилых домов, офисов, производственных помещений и объектов коммунальной инфраструктуры. Прозрачная дверца позволяет контролировать состояние автоматических выключателей, УЗО и других устройств без вскрытия корпуса.

Технические характеристики

• Количество модулей DIN: 48 (стандартная ширина модуля 17,5 мм)
• Габариты: 710×310×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - для эксплуатации в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Количество рядов: 4 (по высоте)
• Наличие DIN-рейки: да, предварительно установленная
• Тип крышки: закрытого типа, с фиксацией
• Наличие замка: да, одноключевой
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

ЩРн-48 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60947-1. Монтаж осуществляется методом открытой установки - на стену с помощью кронштейнов или саморезов. Для надежного крепления рекомендуется использовать анкерные болты при установке на бетон или кирпич. Отверстия для ввода кабелей расположены в нижней и верхней частях корпуса. Диаметр кабельных вводов - до 20 мм. Перед монтажом проверьте соответствие посадочного места и наличие свободного пространства вокруг корпуса для проветривания.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1. Сертифицирован для работы в системах TN-S, TN-C-S, TT. Наличие замка исключает случайное открытие, что повышает безопасность при обслуживании. Корпус не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Прозрачная дверца позволяет визуально контролировать положение контактов и индикацию устройств без вскрытия
• Установленная DIN-рейка экономит время при сборке щита
• Высокая прочность стального корпуса обеспечивает долговечность даже при механических нагрузках
• Серый цвет корпуса снижает видимость царапин и потертостей
• Рекомендован для проектирования - подтверждена совместимость с типовыми решениями IEK

Ограничения применения

• Не предназначен для установки на улице или во влажных средах - степень защиты IP31 не обеспечивает защиту от брызг и пыли в условиях повышенной влажности
• Не допускается использование в местах с постоянным воздействием химически активных паров, масел или агрессивных жидкостей
• При температурах ниже −25C возможна потеря эластичности уплотнителей, что снижает герметичность
• Не подходит для установки внутри взрывоопасных зон (не имеет взрывозащиты)

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит освещения и розеток в административном здании
• Распределительный щит на участке производства с автоматическими линиями
• Аварийный щит управления насосными станциями

Практические советы

• Перед монтажом убедитесь, что глубина корпуса (130 мм) достаточна для размещения всех модулей - особенно если используются крупные устройства, такие как АВ с большим числом полюсов
• При планировании количества модулей учтите, что некоторые устройства занимают 2–4 позиции; 48 модулей - это максимум, но реальная плотность зависит от состава оборудования
• Для удобства обслуживания оставляйте минимум 10 см свободного пространства перед корпусом
• При необходимости можно дополнительно установить термореле или вентилятор - корпус имеет отверстия для крепления таких элементов
• ЩРн-48 от IEK совместим с другими изделиями серии TITAN - используйте одинаковые клеммы, переходники и аксессуары для унификации системы
