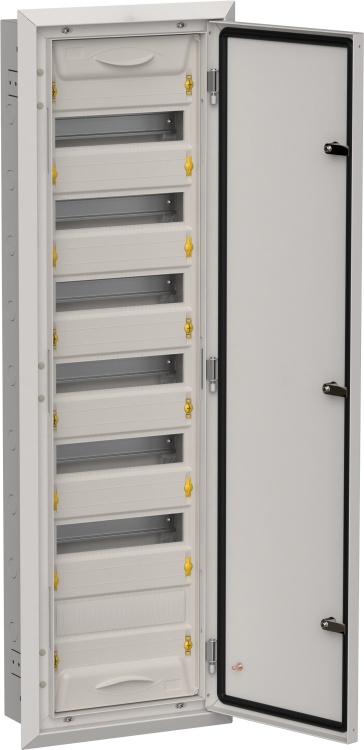

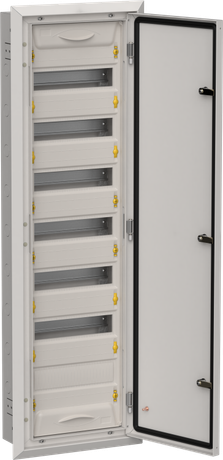

Корпус ЩРв-84 (1х84) TITAN 5 1130х365х130 IP31 метал. сер. IEK TI5-50-V-084-31-7035

Корпус металлический ЩРв-84 (1х84) 1130х365х130 мм IP31 серый (одна дверь) от бренда IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-084-31-7035 подходит для скрытой установки в помещениях с умеренной влажностью, обеспечивая защиту оборудования от механических воздействий и пыли.

Назначение и область применения

Корпус ЩРв-84 предназначен для монтажа распределительных щитов в системах электроснабжения напряжением до 400 В. Он используется для ввода электроэнергии, её распределения между группами потребителей и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных зданиях - например, в этажных шкафах, технических помещениях или на кухнях.

Технические характеристики

• Количество модулей DIN: 84 (стандартный шаг 17,5 мм)
• Габариты: 1130×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество рядов: 7 (расположение модулей - вертикальное)
• DIN-рейка: встроена, рассчитана на установку автоматических выключателей, УЗО, реле и других модульных устройств
• Тип крышки: закрытого типа, одна дверца с защёлкой
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: скрытая установка - корпус встраивается в стену, фланец остаётся заподлицо с поверхностью

Совместимость и монтаж

Корпус совместим со всеми типами стандартных DIN-рейки (TS35/7,5 и TS35/15). Для монтажа требуется подготовить нишу в стене с габаритами не менее 1150×375×140 мм - с учётом зазора для проводов и кабельных вводов. Кабели подводятся через предварительно просверленные отверстия в нижней и боковой частях корпуса. Отдельно необходимо предусмотреть крепление к стене с помощью анкеров или дюбелей - корпус не имеет встроенного кронштейна для настенного крепления.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Материал корпуса не поддерживает горение, а степень защиты IP31 исключает попадание крупной пыли и случайного контакта с внутренними элементами. Напряжение эксплуатации - до 400 В переменного тока, что соответствует бытовым и коммунальным сетям.

Преимущества

• Высокая прочность стали обеспечивает долговечность даже при нагрузках на корпус
• Удобное расположение 7 рядов позволяет равномерно распределить модули и избежать перегруженности одного участка
• Порошковое покрытие устойчиво к коррозии и легко моется
• Закрытый тип крышки снижает риск случайного доступа к токоведущим частям
• Артикул ti5-50-v-084-31-7035 является частью серии TITAN - гарантирует соответствие качественным стандартам IEK

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и прямого попадания воды
• Не рекомендован для помещений с высокой влажностью (например, банями, бассейнами) или агрессивными средами (химикаты, пар)
• Скрытая установка требует капитального ремонта стены при необходимости замены или обслуживания
• Не содержит встроенных кабельных вводов - их нужно докупать отдельно
• Максимальная нагрузка на DIN-рейку - не более 84 модулей; превышение может вызвать деформацию

Примеры использования

• Этажный распределительный щит в многоквартирном доме - ввод и распределение энергии по квартирам
• Щит управления освещением в офисном здании
• Распределительный щит на производстве для питания станков и маломощных механизмов
• Автономный щит в коттедже для организации группы розеток и освещения

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши позволяла свободно открывать дверцу - минимум 130 мм, лучше 140–150 мм
• Используйте кабельные вводы с герметичными прокладками (например, IP54/IP65) для входящих кабелей - это повысит уровень защиты
• При планировании комплектации щита учитывайте, что один модуль занимает 17,5 мм, а устройства с двойной шириной (например, УЗО+АВ) занимают два места
• Для удобства обслуживания оставляйте свободное место рядом с часто используемыми автоматами - так проще будет работать инструментом
• Щит ЩРв-84 от IEK (ИЭК) с артикулом ti5-50-v-084-31-7035 хорошо сочетается с продукцией серии TITAN - выбирайте автоматы и УЗО из этой же линейки для гарантированной совместимости
