Корпус ЩРв-84 (1х84) TITAN 5 1130х365х130 IP31 метал. бел. IEK TI5-50-V-084-31

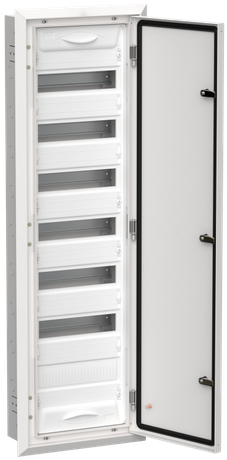

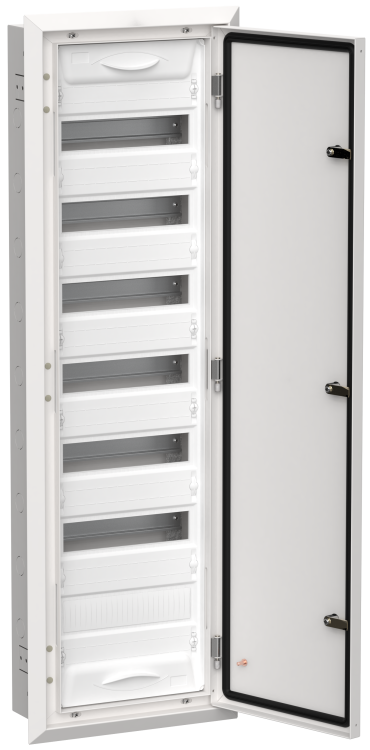

Корпус металлический ЩРв-84 (1х84) 1130х365х130 мм IP31 белый (одна дверь) от бренда IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-084-31 из серии TITAN предназначен для скрытой установки в стенах и обеспечивает защиту оборудования от механических воздействий и пыли.

Назначение и область применения

Корпус ЩРв-84 используется для монтажа распределительных электрощитов в помещениях с нормальной влажностью. Он подходит для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Применяется в жилых домах, офисах, административных зданиях и на объектах коммерческой недвижимости. Поддерживает установку автоматических выключателей, УЗО, реле и другой модульной аппаратуры.

Технические характеристики

• Количество модулей DIN: 84 (7 рядов по 12 модулей каждый)
• Габариты: 1130×365×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, с одной дверцей
• Способ монтажа: скрытая установка в стене
• Наличие DIN-рейки: да, предварительно установленная
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРв-84 совместим со всеми стандартными DIN-рейками и модульным оборудованием, соответствующим ГОСТ Р МЭК 60947. Для монтажа требуется подготовить нишу в стене с габаритами не менее 1150×375×140 мм - это обеспечит свободную установку с запасом на теплоизоляцию и фиксацию. Крепление осуществляется через монтажные ушки на задней стенке. После установки корпуса рекомендуется проверить уровень горизонтали перед фиксацией.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-5-1. Степень защиты IP31 гарантирует безопасность при случайном контакте с внутренними элементами и защищает от попадания крупной пыли и капель воды сверху. Корпус не предназначен для установки во влажных, сырых или наружных условиях.

Преимущества

• Высокая прочность стального корпуса - устойчив к деформациям при длительной нагрузке
• Уже установленная DIN-рейка снижает время сборки щита
• Белое покрытие улучшает визуальный контроль проводов и компонентов внутри
• Оптимальная высота (1130 мм) позволяет разместить до 84 модулей без перегрузки по площади
• Скрытый монтаж обеспечивает эстетичный вид интерьера

Ограничения применения

• Не применяется в помещениях с повышенной влажностью (баня, бассейн, подвал без вентиляции)
• Не допускается установка на улице или в местах с риском прямого попадания воды
• IP31 не защищает от брызг сбоку - нельзя использовать рядом с источниками жидкости
• Подходит только для скрытой установки; не предназначается для наружного крепления
• Не рекомендован для систем с частыми перегрузками без дополнительной термической защиты

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Распределительный щит этажа в многоэтажном жилом доме
• Щит управления освещением в офисном помещении
• Аппаратный щит для группового питания розеточных контуров
• Центральное распределение энергии в торговых центрах и складских комплексах

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, учтите толщину отделки стен
• Используйте антивибрационные прокладки при креплении к бетону, чтобы минимизировать шум при работе аппаратуры
• Для удобства обслуживания оставляйте свободное пространство вокруг корпуса - не забивайте нишу полностью
• При большом количестве кабелей используйте кабельные вводы с герметизацией - даже при IP31 важно исключить сквозняки и пылевую нагрузку
• Проверяйте соответствие длины DIN-рейки и числа модулей - некоторые устройства требуют двух модулей (например, УЗО+Автомат)
