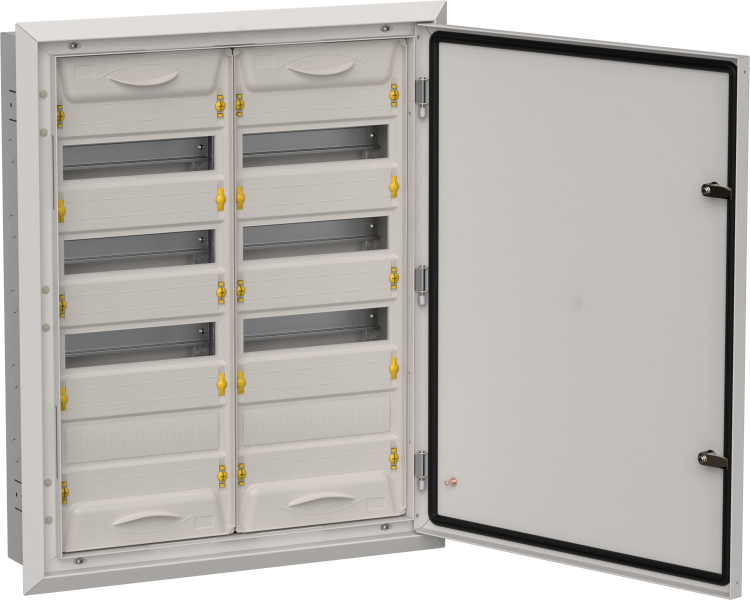

Корпус ЩРв-96 (2х48) TITAN 5 755х625х130 IP31 метал. сер. IEK TI5-50-V-2X048-31-7035

Корпус металлический ЩРв-96 (2х48) 755х625х130мм IP31 серый от IEK (ИЭК) - это надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-v-2x048-31-7035 соответствует серии TITAN и предназначен для скрытой установки в помещениях с умеренной влажностью.

Назначение и область применения

Корпус ЩРв-96 используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение до 400 В. Подходит для защиты цепей от перегрузок и коротких замыканий с помощью автоматических выключателей, УЗО и других модульных устройств. Применяется в жилых домах, офисах, административных зданиях и промышленных объектах там, где важна компактность и скрытая установка.

Технические характеристики

• Общее количество модулей DIN: 96 (распределено по 4 рядам по 24 модуля каждый)
• Габариты: 755×625×130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием, цвет - серый
• Степень защиты: IP31 - защита от твердых предметов больше 2,5 мм и вертикальных капель воды
• Тип крышки: закрытого типа, плотно прилегает к раме
• Способ монтажа: скрытая установка в стену
• Наличие DIN-реек: да, предварительно установлены
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (DIN 35 мм). Для монтажа необходимо подготовить нишу в стене с размерами минимум 770×640×145 мм - это обеспечивает свободную установку с учётом толщины отделочных материалов. Крышка фиксируется на двух точках, открывается на петлях. Перед установкой проверьте соответствие посадочного отверстия и глубины ниши - корпус не рассчитан на поверхностную установку.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60439-1 для распределительных щитов. Степень защиты IP31 позволяет использовать его во внутренних помещениях с нормальной влажностью, но исключает применение в сырых, открытых или агрессивных средах (например, на улице, в подвале без гидроизоляции или в производстве с брызгами масла).

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная компоновка: 4 ряда позволяют равномерно распределить нагрузку по модулям
• Предустановленные DIN-рейки снижают время сборки
• Скрытое исполнение обеспечивает эстетичный вид после финишной отделки
• Долгий срок службы за счёт антикоррозийного покрытия

Ограничения применения

• Не допускается использование в условиях повышенной влажности, постоянных брызг или воздействия воды - IP31 недостаточно для таких сред
• Нельзя устанавливать на поверхность стены - только в нишу
• Не предназначена для работы при температурах ниже -25C или выше +40C
• Не рекомендован для помещений с высоким уровнем пыли, химически активных паров или взрывоопасной среды

Примеры использования

• Главный распределительный щит в квартире или частном доме
• Подъездные щиты многоквартирных домов
• Распределительные щиты на этажах офисных зданий
• Локальные щиты управления освещением и бытовыми приборами

Практические советы

• Перед монтажом проверьте, что все провода имеют достаточную длину для выхода через кабельные вводы - они не предусмотрены в корпусе, поэтому потребуется самостоятельная герметизация отверстий
• При планировании количества модулей учитывайте запас на будущее - лучше взять 10–15% сверх требуемых
• Для удобства обслуживания используйте этикетки на каждом автомате - корпус закрытого типа затрудняет доступ к маркировкам
• При работе с тяжёлыми устройствами (например, мощными АВ или частотниками) убедитесь, что DIN-рейки надёжно закреплены - вес может вызвать деформацию
• Артикул ti5-50-v-2x048-31-7035 из серии TITAN от IEK - один из самых распространённых решений для типового жилищного строительства; выбирайте этот корпус, когда нужна надёжность, а не эксклюзив.
