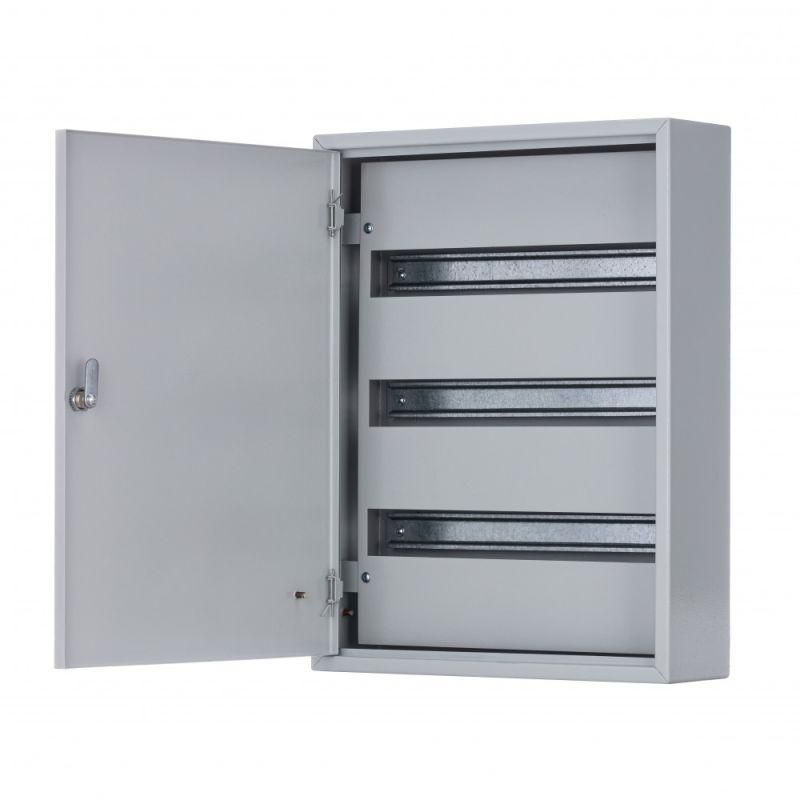

Корпус металлический навесной 520х400х120 54 модуля IP31 ЩРН-54 - 30211DEK APC

Корпус навесной металлический 520х400х120 54 модуля IP31 ЩРН-54 от DEKraft - это надёжный щит распределительный для монтажа модульного оборудования в помещениях с умеренной влажностью. Подходит для установки в жилых, офисных и промышленных объектах, где требуется компактная и защищённая коммутация автоматов, УЗО и других устройств. Артикул 30211dek соответствует серии ЩРН, известной прочностью и продуманной конструкцией.

Назначение и область применения

Щит распределительный ЩРН-54 предназначен для сборки и защиты электрооборудования внутри помещений. Он используется там, где необходимо разместить до 54 стандартных модулей шириной 18 мм - например, автоматы, УЗО, реле, счетчики. Применяется в квартирах, административных зданиях, цехах, насосных станциях и других местах, где требуются надёжная изоляция и доступ к оборудованию через закрытую дверцу. Не подходит для открытых площадок или агрессивных сред.

Технические характеристики

• Формат корпуса: 520×400×120 мм
• Количество модулей: 54 (3 ряда по 18 модулей)
• Материал: сталь с порошковым покрытием, цвет RAL 7035 (серый)
• Степень защиты: IP31 - против твёрдых предметов >2,5 мм и вертикальных капель воды
• Тип монтажа: навесной, на стену
• Наличие DIN-реек: да, три штуки, установлены внутри
• Тип крышки: закрытого типа, с замком и ключом
• Ввод кабелей: сверху и/или снизу
• Элементы крепления: шины N и PE, болты заземления на дверце и корпусе
• Защита токоведущих частей: съёмная фальшпанель
• Гарантия: 36 месяцев

Совместимость и монтаж

Щит ЩРН-54 совместим со всеми стандартными модульными устройствами шириной 18 мм, включая автоматы серии ABB, Schneider Electric, IEK, Legrand и другие. Монтаж выполняется на ровную поверхность с помощью четырёх крепёжных отверстий на задней стенке. Для удобства предварительно отметьте места крепления, используя уровень. Кабели заводятся через гильзы вверху или внизу - перед установкой проверьте соответствие диаметра ввода сечению провода. После монтажа обязательно подсоедините заземление к болту на корпусе и к шине PE.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания крупных частиц. Наличие фальшпанели исключает прямой доступ к проводам при закрытой дверце. Замок на дверце позволяет ограничить доступ к внутреннему оборудованию. Все металлические детали заземлены - это снижает риск поражения током при повреждении изоляции.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Удобная трёхрядная компоновка - оптимальна для сложных схем
• Встроенная система заземления и нулевых шин - экономит время при сборке
• Съёмная фальшпанель - позволяет работать с проводами без демонтажа всего щита
• Два варианта ввода кабеля - гибкость при проектировании маршрутов
• Долгий гарантийный срок - 3 года - подтверждает качество изготовления

Ограничения применения

Щит ЩРН-54 нельзя использовать во внешних условиях, в сырых помещениях без отопления, в производственных зонах с высокой запылённостью или агрессивными парогазовыми средами. IP31 не защищает от брызг сбоку или струй воды - для таких условий нужен минимум IP54. Также не рекомендуется перегружать щит более чем 54 модулями - это нарушит тепловой режим и затруднит обслуживание. Номинальный ток до 125 А относится к внутренним шинам, а не к самому корпусу - выбирайте оборудование с учётом нагрузки.

Примеры использования

• Главный распределительный щит в многоквартирном доме - для групп освещения, розеток и мощных приборов
• Щит управления на участке конвейера - для реле, терморегуляторов и пускателей
• Аппаратный пункт в офисе - для UPS, сетевых фильтров и систем видеонаблюдения
• Подвал здания - для автономного ввода и распределения энергии по этажам

Практические советы

• Перед монтажом проверьте, что глубина корпуса (120 мм) достаточна для ваших модулей - особенно если используются большие УЗО или дифавтоматы
• Не забудьте оставить свободное место вокруг щита - минимум 10 см спереди для открывания дверцы
• При использовании нескольких щитов рядом - выравнивайте уровни по одной линии для эстетики и удобства обслуживания
• Для долговечности - периодически проверяйте состояние болтов заземления и плотность прилегания дверцы
• Артикул 30211dek - единственный номер для заказа этого конкретного корпуса. Не путайте с другими моделями серии ЩРН - они отличаются количеством модулей и размерами
