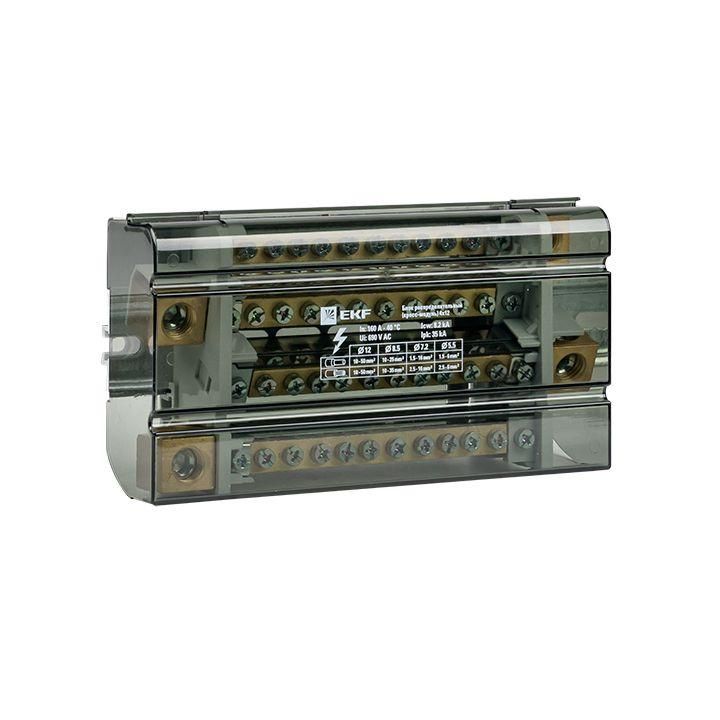

Блок распределительный (кросс-модуль) 160A (4x12) EKF PROxima - db-160-4x12

Блок распределительный (кросс-модуль) 160A (4x12) от EKF серии PROxima предназначен для компактного и надёжного распределения нулевых и защитных проводников в электрощитах. Этот кросс-модуль позволяет упростить монтаж, снизить количество соединений и повысить удобство обслуживания - особенно в системах с высокой плотностью подключений.

Назначение и область применения

Блок распределительный (кросс-модуль) 160A (4x12) используется для организации нулевой (N) и защитной земельной (PE) шин в распределительных щитах. Он применяется там, где требуется много точек подключения - например, в промышленных щитах, на объектах с большим числом потребителей, в системах автоматизации и управления. Также допускается использование этого кросс-модуля для распределения фазных проводников, что делает его универсальным решением для сложных схем.

Технические характеристики

• Номинальный ток: 160 А - выдерживает нагрузки до этой величины без перегрева;
• Напряжение: 690 В - подходит для трёхфазных сетей промышленного типа;
• Количество полюсов: 4 - четыре отдельных контакта для подключения проводников;
• Поперечное сечение провода: 2,5–70 мм2 - совместим с широким спектром кабелей, от малых сечений до мощных силовых;
• Наличие нейтральной шины: Да - предусмотрена отдельная шина для рабочего нуля (N);
• Наличие PE-шины: Да - отдельная шина для защитного заземления (PE);
• Конструкция: 4×12 - каждая из четырёх шин имеет по 12 точек подключения, всего 48 мест для подвода проводов.

Совместимость и монтаж

Блок распределительный (кросс-модуль) 160A (4x12) рассчитан на установку на DIN-рейку 35 мм, типичную для современных электрощитов. Каждый контакт оснащён зажимом с винтовым механизмом - затяжка осуществляется отверткой. Для обеспечения надёжного контакта рекомендуется зачищать концы проводов на 8–10 мм и использовать наконечники (например, НШВИ) при сечении более 16 мм2. Монтаж возможен как в новых, так и в модернизируемых щитах. Устройство совместимо с другими элементами серии PROxima от EKF.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Конструкция исключает случайное замыкание между шинами благодаря изолированным секциям и достаточному расстоянию между контактами. Все металлические части выполнены из медного сплава с никелированием - повышает долговечность и снижает окисление.

Преимущества

• Уменьшает число перемычек и ответвлений - снижает риск плохого контакта и перегрева;
• Экономит место в щите - вместо нескольких отдельных шин занимает один модуль;
• Обеспечивает чёткую разделяемость N и PE - важно для соответствия нормам ПУЭ;
• Поддерживает одновременную работу с различными сечениями проводов - гибкость при проектировании;
• Легко диагностируется и обслуживается - каждый контакт доступен для проверки и замены.

Ограничения применения

Не предназначается для работы в условиях постоянного воздействия воды, масла или химически активных сред - не имеет защиты выше IP20. Не следует использовать в цепях переменного тока с частотой свыше 60 Гц без предварительной проверки совместимости. Превышение номинального тока 160 А недопустимо - это вызывает перегрев и выход из строя. Не рекомендуется применять в качестве основной коммутирующей аппаратуры - только для распределения.

Примеры использования

• Промышленный щит управления станком с 20+ двигателями - все нули и заземления подключаются через этот кросс-модуль;
• Щит освещения в офисном здании - распределение нуля по группам светильников;
• Аксессуар в щите АВР - обеспечение чёткого разделения N и PE при автономном питании;
• Модернизация старого щита - замена набора перемычек одним компактным блоком.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком тонкий провод может выпасть из зажима, слишком толстый - повредить контакт;
• Затягивайте винты равномерно, без усилия - переусилие деформирует контактную пластину;
• При использовании в щитах с высокой вибрацией (например, на заводах) используйте контргайки или термостойкий клей для фиксации проводов;
• Обязательно пометьте каждую шину (N/PE) и номер точки - это ускоряет поиск неисправностей;
• Блок распределительный (кросс-модуль) 160A (4x12) от EKF PROxima можно комбинировать с аналогичными модулями других серий - главное, чтобы они были на одной DIN-рейке и имели совпадающие шаги крепления.
