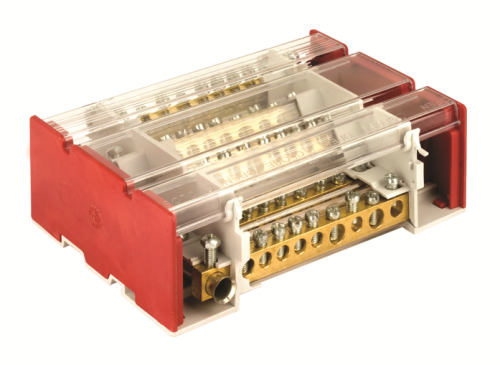

Блок распределительный на DIN рейку с выносной клеммой 4р 160А, 11х7мм 2х8мм 2х9мм 1х12мм | BD3160164 DKC ДКС

Блок распределительный на DIN рейку 4 полюса 160А, сечение 11х7мм, 2х8мм, 2х9мм, 1х12мм от DKC (ДКС), артикул bd3160164, предназначен для надёжного и компактного распределения тока в щитах автоматики и силовой электроустановки. Благодаря вынесенным клеммам и высокой плотности соединений, он особенно удобен там, где требуется много отводов от одного входного провода.

Назначение и область применения

Этот блок используется для разветвления одного мощного входного провода на несколько выходных цепей - например, при питании нескольких станков, освещения групп оборудования или распределении энергии между контурами управления. Подходит для установки в распределительных щитах промышленных объектов, производственных линий, систем автономного питания и крупных жилых комплексов. Особенно эффективен там, где важно сохранить порядок в проводке и минимизировать количество ответвлений внутри самого щита.

Технические характеристики

• Номинальный ток: 160 А - способен работать с нагрузками до этого значения без перегрева;
• Количество полюсов: 4 - обеспечивает распределение по трём фазам и нулевой шине (N);
• Количество клемм на полюс: 16 - позволяет подключить до 64 проводов одновременно;
• Диапазон сечений проводника: 1,5–95 мм2 - совместим с большинством медных и алюминиевых кабелей, используемых в промышленной электропроводке;
• Выходные клеммы: одна группа 11×7 мм, две группы по 8 мм, две по 9 мм, одна 12 мм - оптимизированы под типовые сечения фидеров;
• Материал токоведущих элементов: латунь - обеспечивает низкое переходное сопротивление и долговечность;
• Изоляция: поликарбонат - устойчив к механическим повреждениям и температурным колебаниям;
• Корпус: полиамид PA6.6 - самозагасающий, не поддерживает горение, соответствует требованиям UL94 V-0;
• Количество модулей: 4 - занимает 4 стандартных модуля на DIN-рейке (72 мм шириной);
• Наличие N-шины: да - нулевая шина интегрирована в конструкцию, не требует дополнительных комплектующих.

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Крепится защёлками - достаточно вставить блок в рейку и слегка надавить до характерного щелчка. Для подключения проводов используются винтовые зажимы: каждый контакт затягивается отвёрткой с плоским наконечником. Максимальный момент затяжки - не более 1,5 Нм, чтобы не повредить резьбу. Вынесенные клеммы позволяют выводить фидеры наружу, не перегружая внутреннее пространство щита. Убедитесь, что сечение подключаемого провода попадает в допустимый диапазон - использование слишком толстого провода (более 95 мм2) невозможно без доработки.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60947-7-1 для распределительных блоков. Защитный экран предотвращает случайное прикосновение к токоведущим частям при открытой крышке. Задняя крышка исключает риск замыкания на DIN-рейку или другие металлические элементы щита. Поликарбонатовая изоляция и самозагасающий корпус обеспечивают безопасность даже при локальном перегреве. Применение в помещениях с повышенной влажностью возможно, но не рекомендуется без дополнительной защиты от конденсата.

Преимущества

• Высокая плотность коммутации - 16 клемм на полюс снижают необходимость в использовании множества отдельных клеммников;
• Интегрированная N-шина - экономит место и время при сборке;
• Вынесенные клеммы - упрощают доступ к фидерам без вскрытия щита;
• Стандартный форм-фактор - легко заменяется аналогичными изделиями других производителей;
• Материалы высокого класса - латунь и поликарбонат гарантируют срок службы более 10 лет при правильной эксплуатации.

Ограничения применения

• Не предназначена для работы в условиях постоянного воздействия воды, масла или химически активных сред - не имеет IP-защиты;
• Запрещено использовать с проводами сечением менее 1,5 мм2 или более 95 мм2 - возможен перегрев или плохой контакт;
• Не подходит для частых операций подключения/отключения - рассчитан на стационарное закрепление;
• Не рекомендуется применять в щитах с ограниченным свободным пространством - габариты блока требуют минимум 72 мм по ширине и 50 мм глубины для комфортного обслуживания.

Примеры использования

• Подключение четырёх насосов от одной линии 160 А в системе водоснабжения;
• Распределение фазного напряжения на три группы светильников и одну группу розеток в производственном цехе;
• Объединение входящих кабелей от двух счётчиков и распределение на автоматы в многоквартирном доме;
• Создание центрального распределительного узла перед группой частотных преобразователей.

Практические советы

• Перед монтажом проверьте соответствие сечения провода и клеммы - лучше всего подходят провода 16–35 мм2 для основных фидеров;
• Используйте наконечники (штыревые или трубчатые) для многожильных проводов - это повысит надёжность контакта;
• После монтажа обязательно проверьте затяжку всех винтов - через неделю после запуска повторите контроль, так как металл может немного “усесться”;
• При необходимости можно комбинировать этот блок с другими элементами серии Quadro - они имеют одинаковый шаг и цветовое оформление;
• Не забудьте про маркировку каждого выхода - это значительно ускоряет диагностику и ремонт.
