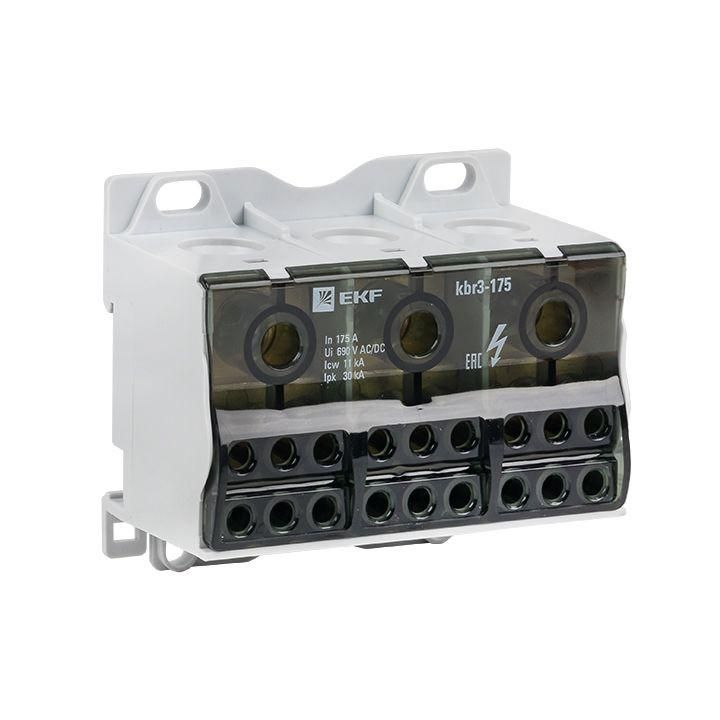

Блок распределительный КБР тройной 175A EKF PROxima - kbr3-175

Блок распределительный КБР тройной 175A от EKF PROxima - это компактный клеммный модуль для надёжного распределения тока до 175 А в электрощитах, позволяющий соединить один мощный кабель с несколькими слаботочными или среднегрузовыми проводами. Он сочетает функции распределительной шины и главной заземляющей шины, упрощая сборку щитов автоматики и силового оборудования.

Назначение и область применения

Блок распределительный КБР тройной 175A применяется внутри электрощитов для распределения электроэнергии от одного входящего провода на несколько выходных. Подходит для ситуаций, когда требуется подключить кабель с большим сечением (например, от ввода или автомата) к группе более тонких проводов - например, к клеммам автоматических выключателей, УЗО или контакторов. Также выполняет роль главной заземляющей шины (ГЗШ), что делает его универсальным решением для систем TN-S и TN-C-S.

Часто используется в промышленных щитах управления, на конвейерах, насосных станциях, в системах HVAC, а также в объектах ЖКХ и коммерческой недвижимости.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно распределять фазы L1, L2, L3
• Номинальный ток: 175 А - рассчитан на длительную работу при высоких нагрузках
• Сечение подключаемых проводников: от 2,5 до 70 мм2 - совместим с медными и алюминиевыми жилами, включая многожильные
• Наличие N-шины: да - встроенная нулевая шина для подключения рабочего нуля (N)
• Материал корпуса: самозатухающий термопластик - устойчив к перегреву и механическим повреждениям
• Стандарт: соответствует ГОСТ Р 50030.7.2002 - требования к распределительным устройствам низковольтного оборудования

Совместимость и монтаж

Блок распределительный КБР тройной 175A монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в паз рейки - никаких дополнительных креплений не требует. Все клеммы доступны сверху, что упрощает подключение даже в плотно заполненных щитах.

Подключение:

• Входной провод (до 70 мм2) - в центральную клемму каждого полюса
• Выходные провода (от 2,5 до 70 мм2) - в боковые клеммы
• N-шина - для подключения нулевых проводов всех цепей

Необходимо использовать гаечные ключи правильного размера - момент затяжки должен соответствовать рекомендациям производителя, чтобы избежать пережима или плохого контакта.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 50030.7.2002, который регламентирует безопасность распределительных устройств в сетях до 1000 В переменного тока. Конструкция исключает случайное прикосновение к токоведущим частям при установленном крышке. Корпус выполнен из материала, не поддерживающего горение, что снижает риск возгорания при перегрузке.

Преимущества

• Уменьшает количество соединений в щите - вместо нескольких перемычек используется единый блок
• Экономит место - заменяет три отдельных клеммника и одну GZSh
• Обеспечивает равномерное распределение тока между выводами
• Легко обслуживается - можно проверить контакт без демонтажа всего щита
• Совместим с продуктами серии EKF PROxima - легко интегрируется в готовые решения

Ограничения применения

Блок распределительный КБР тройной 175A не предназначен для работы в условиях постоянной влаги, прямого попадания воды или на открытом воздухе - он не имеет защиты IP. Не используйте его вне закрытых щитов. Также не следует применять для токов выше 175 А - возможен перегрев и деформация клемм. Нельзя подключать провода меньше 2,5 мм2 - они не будут надёжно зажаты.

Примеры использования

• На промышленном конвейере: один кабель 50 мм2 от вводного автомата → через КБР тройной 175A → к 8-ми автоматам по 4 мм2 каждый + нулевая шина
• В щите освещения торгового центра: ввод 70 мм2 → распределение на группы света и розеток через KBR тройной 175A
• Как основная заземляющая шина: все PE-проводники от оборудования подключаются к N-шине, которая в этом случае работает как GZSH

Практические советы

• Перед монтажом проверьте соответствие сечения входного кабеля - максимальное 70 мм2; если больше - нужен другой тип распределителя
• При использовании алюминиевых проводов обязательно наносите антиоксидантную пасту перед затяжкой
• Не смешивайте медные и алюминиевые провода в одной клемме - это вызывает окисление и нагрев
• После монтажа сделайте контрольную затяжку через неделю - первичная тепловая деформация может ослабить контакт
• Для удобства обслуживания пометьте каждую клемму этикеткой - особенно если используется как GZSH
