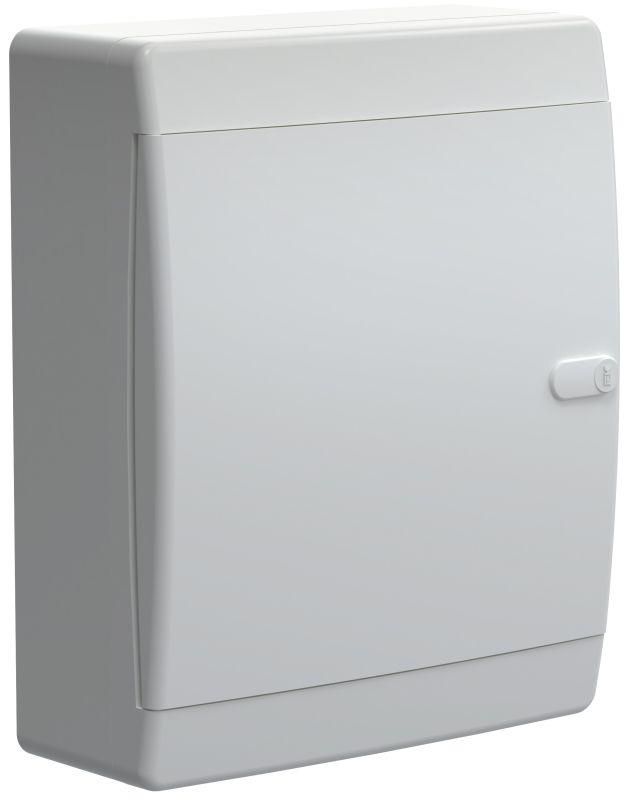

Корпус пластиковый навесной на 18 модулей ЩРН-П-18 IP41 белая дверь UNION Compact | UIC-KP13-N-18-41-K01 IEK

Корпус пластиковый навесной ЩРН-П-18 IP41 белая дверь от IEK (ИЭК) - это готовый распределительный щит на 18 модулей для внутренней установки в жилых, офисных и производственных помещениях. Модель из серии UNION Compact обеспечивает надёжную защиту автоматических выключателей, УЗО и других модульных устройств, легко монтируется на стене и имеет закрытую белую дверцу с замком.

Назначение и область применения

Корпус ЩРН-П-18 IP41 предназначен для сборки распределительных щитов с модульным оборудованием: автоматическими выключателями, УЗО, реле напряжения, счетчиками и другими устройствами стандарта DIN 35 мм. Подходит для использования в квартирах, частных домах, офисах, торговых точках и на объектах с невысокой степенью запылённости. Благодаря навесному способу монтажа, его можно устанавливать на любые вертикальные поверхности - бетон, гипсокартон, деревянные перегородки.

Технические характеристики

• Количество модулей: 18 (два ряда по 9 модулей каждый)
• Степень защиты: IP41 - защищает от твёрдых предметов больше 1 мм (например, отверток, проводов) и от капель воды, падающих вертикально
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживающий горение, устойчив к воздействию влаги и химически активных сред
• Способ монтажа: навесной - крепится на стену с помощью дюбелей или саморезов через кронштейны внутри корпуса
• Наличие DIN-рейки: да - стандартная металлическая рейка для фиксации модульных устройств
• Тип крышки: закрытого типа - герметичная дверца с уплотнителем
• Наличие замка: да - одноключевой замок для предотвращения несанкционированного доступа
• Цвет: белый - соответствует типовым решениям интерьеров и легко сочетается с отделкой помещений

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме IEC/EN 60947). DIN-рейка уже установленна и не требует дополнительной фиксации. Для монтажа используйте шурупы и дюбели подходящего диаметра - рекомендованная глубина сверления: минимум 30 мм в бетоне. Кабели заводятся через два круглых входа в нижней части корпуса; их можно расширить при необходимости. Перед установкой проверьте, что внутренние крепёжные точки не повреждены - они должны плотно удерживать корпус на стене.

Безопасность и стандарты

Корпус изготовлен в соответствии с требованиями ГОСТ Р 50030.2 и EN 62208. Материал АБС-пластика не распространяет пламя и не содержит токсичных веществ при нагреве до рабочих температур. Наличие замка соответствует требованиям безопасности для щитов, доступ к которым ограничен. Степень защиты IP41 достаточна для помещений с нормальной влажностью, но не подходит для сырых зон (ванная, баня, улица).

Преимущества

• Уже собранная конструкция - не требуется собирать корпус из деталей
• Чёткое разделение на два ряда - удобно для группировки нагрузок (например, освещение и розетки)
• Белый цвет снижает визуальную заметность в интерьере
• Простая замена дверцы при повреждении - она крепится на петлях и не требует демонтажа всего щита
• Подходит для быстрого монтажа даже при минимальном опыте

Ограничения применения

• Не применяется во влажных и агрессивных средах - IP41 не защищает от брызг, струй воды или пыли
• Не подходит для наружной установки - даже под навесом возможна конденсация и попадание влаги
• Ограниченное количество модулей - 18 единиц не покроет крупные системы с большим числом аппаратов
• Нет возможности расширения корпуса - нельзя добавить секцию или смонтировать рядом ещё один такой же

Примеры использования

• Главный распределительный щит в трёхкомнатной квартире - для автомата ввода, УЗО и группы розеток
• Щит управления светом в офисе - управление освещением по этажам
• Локальный щит на участке производства - питание одного станка или конвейера
• Распределительный щит в подъезде многоквартирного дома - для учёта и защиты квартирных линий

Практические советы

• Перед монтажом убедитесь, что все устройства заранее подготовлены - провода зачищены, метки нанесены, места для кабелей продуманы
• Используйте кабельные вводы с уплотнителями - это повысит уровень защиты и исключит просачивание пыли
• Не перегружайте корпус: 18 модулей - это максимум, но лучше оставляйте запас на будущее (например, 14–16 модулей вместо 18)
• При использовании в холодных помещениях (не ниже +5C) избегайте резких механических воздействий - АБС-пластик становится более хрупким при низких температурах
• Проверяйте соответствие размеров модулей - некоторые импортные устройства имеют увеличенную ширину, что может затруднить установку
