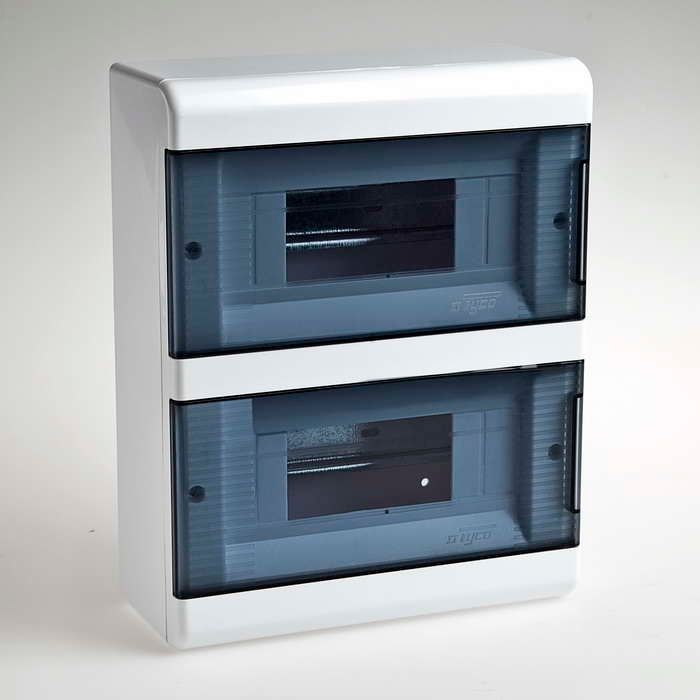

Щиток распределительный навесной на 18 модулей с двумя дверцами белый IP40 (ЩРн-П-18) - 68018 TYCO

Щиток распределительный навесной на 18 модулей с двумя дверцами белый IP40 (ЩРн-П-18) от брендов Рувинил, Тусо — компактная коробка для установки автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. ЩРн-П-18 обеспечивает организованную и защищенную сборку электрощита без необходимости встроенной установки.

Назначение и область применения

Щиток распределительный навесной на 18 модулей с двумя дверцами белый IP40 (ЩРн-П-18) предназначен для внутреннего монтажа электрооборудования в жилых, офисных и административных зданиях. Подходит для группового учета, распределения энергии и защиты цепей освещения, розеток, бытовой техники. Благодаря двум дверцам удобно обслуживать устройства с двух сторон — например, при расположении щита между комнатами или в шкафу.

Технические характеристики

• Тип изделия: Распределительный щит
• Способ монтажа: Навесной
• Количество модулей: 18 (стандартные 17,5 мм на каждый модуль)
• Количество рядов: 2 (по 9 модулей в каждом)
• DIN-рейка: Есть, установленная внутри
• Степень защиты: IP40 — защита от твердых предметов более 1 мм, но не от воды
• Материал корпуса: АБС-пластик — прочный, не поддерживающий горение, устойчив к механическим воздействиям
• Материал двери: Пластик, аналогичный корпусу
• Цвет: Белый
• Тип запора: Защелка — фиксирует дверцы без ключа, легко открывается одним движением
• Тип крышки: Закрытого типа — полностью закрывает внутренние элементы

Совместимость и монтаж

ЩРн-П-18 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. Монтаж выполняется на стену с помощью дюбелей и саморезов через крепежные отверстия на задней стенке. Диаметр отверстий соответствует типовым креплениям. DIN-рейка уже установлена — достаточно зафиксировать оборудование на ней. Обратите внимание: из-за наличия двух дверец щит требует свободного пространства перед собой — минимум 60–70 см для комфортного доступа.

Безопасность и стандарты

Щиток распределительный навесной на 18 модулей с двумя дверцами белый IP40 (ЩРн-П-18) соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов. Степень защиты IP40 исключает попадание инструментов и проводов в корпус, но не защищает от влаги — применение допускается только в сухих помещениях. Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегреве.

Преимущества

• Две дверцы позволяют работать с оборудованием с обеих сторон — удобно при ограниченном пространстве или сложной планировке
• Уже установленная DIN-рейка экономит время монтажа
• Защелка вместо замка — быстрый доступ без ключа, безопасна для частого обслуживания
• Пластиковый корпус легкий, не ржавеет, не требует окраски
• Белый цвет хорошо сочетается с интерьером и визуально увеличивает объем

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвалы) — IP40 не защищает от брызг и пара
• Не рекомендован для наружной установки — даже при небольшом дожде возможна порча оборудования
• Ограниченная нагрузка на корпус: не предназначен для тяжелых силовых аппаратов свыше 10 кг на один ряд
• Не поддерживает установку крупных устройств шире 18 модулей (например, многополюсных контакторов)

Примеры использования

• Электрощит в квартире — распределение питания по розеткам, свету и кухонным приборам
• Общий щит в офисе — управление освещением и сетью компьютеров
• Шкаф управления в подъезде — учет и защита этажных линий
• Интерьерный щит в гостинице — эстетично и безопасно, когда требуется доступ с обоих сторон коридора

Практические советы

• Перед монтажом проверьте глубину ниши — ЩРн-П-18 имеет выступающие дверцы; при установке в стену нужен зазор не менее 40 мм
• При использовании в местах с высокой проходимостью используйте накладку с предупредительной надписью “Электрощит”
• Не затягивайте болты слишком сильно — пластик может треснуть
• Для долговечности избегайте прямого солнечного света — АБС-пластик со временем может поблекнуть
• При заказе нескольких щитков — выбирайте одну партию, чтобы цвет был однородным
