Щит распределительный навесной ЩРН-П-18 темное дерево IP41 EKF PROxima | pb40-n-18-dark

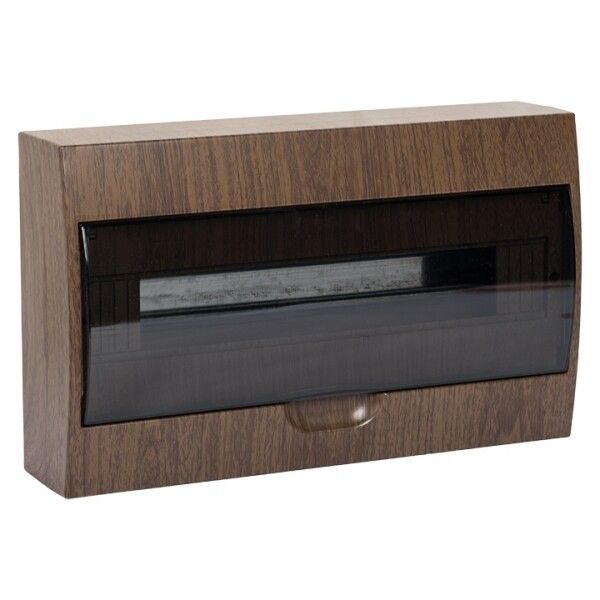

Щит распределительный навесной ЩРН-П-18 темное дерево IP41 от EKF PROxima - компактный корпус для внутреннего монтажа модульной аппаратуры в жилых и общественных зонах. Корпус выполнен из ABS-пластика с имитацией темного дерева, что обеспечивает эстетичную интеграцию в интерьеры, особенно в домах с деревянной отделкой.

Назначение и область применения

Щит распределительный навесной ЩРН-П-18 темное дерево IP41 предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, устройств контроля и других элементов распределительной сети. Подходит для использования в квартирах, офисах, магазинах и других объектах с ограниченным пространством. Благодаря декоративному покрытию, имитирующему древесину, щит легко вписывается в интерьеры, где важна естественная эстетика - например, в деревянных домах, коттеджах или интерьерах в стиле лофт.

Технические характеристики

• Количество модулей: 18 (стандартная ширина одного модуля - 17,5 мм)
• Конструкция: однорядная, вертикальная
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от твердых частиц крупнее 1 мм и капель воды, падающих вертикально
• Тип крышки: закрытый тип с прозрачной дверью
• Способ монтажа: открытая установка на стену
• Наличие DIN-рейки: да (стандартная, для крепления модулей)
• Цвет: имитация темного дерева
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-18 темное дерево IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж осуществляется на стену с помощью саморезов через предварительно подготовленные отверстия в задней стенке корпуса. Прозрачная дверца открывается вертикально - это позволяет устанавливать щит даже вблизи стен или потолка, где невозможно открытие дверцы в сторону. Для удобства сборки внутри предусмотрена одна DIN-рейка, рассчитанная на 18 модулей. Кабели заводятся через перфорированные входные отверстия в нижней и боковой частях корпуса.

Безопасность и стандарты

Изготовлен из самозатухающего ABS-пластика, соответствует требованиям безопасности для электроустановок в помещениях с нормальной влажностью. Степень защиты IP41 гарантирует безопасность от случайного контакта с токоведущими частями и попадания крупной пыли. Соответствует ГОСТ Р 50030.2 и другим нормам для бытовых и коммерческих распределительных щитов. Не рекомендуется для установки во влажных средах (ванная, баня, улица) - степень защиты недостаточна для постоянного воздействия влаги.

Преимущества

• Эстетичный дизайн с имитацией темного дерева - маскирует щит в интерьере, снижает визуальную нагрузку
• Прозрачная дверца - позволяет контролировать состояние автоматов без вскрытия
• Ударопрочный ABS-пластик - долговечный материал, устойчивый к механическим повреждениям
• Высокий срок гарантии - 5 лет, что свидетельствует о надежности производства EKF PROxima
• Простой монтаж - все необходимые крепления и отверстия уже выполнены

Ограничения применения

• Не подходит для установки вне помещений - IP41 не защищает от дождя, снега или высокой влажности
• Не допускается использование в местах с постоянным воздействием паров, химически активных веществ или агрессивной среды
• Ограниченное количество модулей - 18, что может быть недостаточно для сложных систем; для большего числа устройств требуется более крупный щит
• Нет возможности установки двухрядной конфигурации - все устройства располагаются в одном ряду

Примеры использования

• Распределительный щит в гостиной деревянного дома - сочетается с панелями из массива
• Главный вводный щит в квартире - для группировки автоматов освещения, розеток и мощных приборов
• Щит в офисном помещении - для управления сетью компьютеров, принтеров и кондиционеров
• Внутренний распределительный щит в торговом центре - для организации питания магазинов и рекламных конструкций

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла полностью поместить щит без выпирания дверцы
• Учитывайте посадочные размеры: при использовании больших УЗО или автоматов с фиксированной шириной, возможно, потребуется меньше модулей, чем заявлено - планируйте размещение заранее
• Для лучшей теплоотдачи не заполняйте щит до максимальной плотности - оставляйте свободное пространство между устройствами
• При замене оборудования используйте только модули, совместимые с DIN-рейкой 35 мм
• Часто забывают про провода: перед установкой продумайте маршруты ввода/вывода кабелей - лучше использовать кабельные вводы с герметичными резиновыми кольцами
