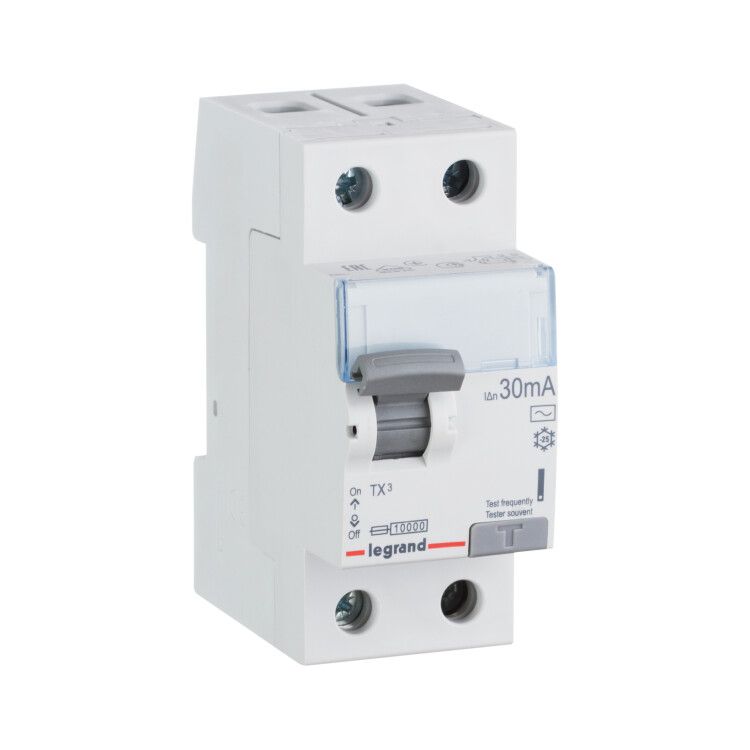

Выключатель дифференциального тока (УЗО) TX3 2п 63А 30мА тип AC Legrand 403002

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC TX3 обеспечивает защиту людей от поражения электрическим током при утечках в бытовых сетях. Этот прибор, выпускаемый под брендами Legrand и IEK, соответствует требованиям МЭК 60898-1 и предназначен для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC TX3 предназначен для автоматического отключения электрической цепи при возникновении тока утечки, превышающего 30 мА. Это предотвращает опасность поражения человека электричеством, особенно при повреждении изоляции или случайном касании фазного провода.

Подходит для установки в жилых домах, квартирах, офисах, магазинах и складах. Применяется в однофазных сетях переменного тока с напряжением 230 В. Особенно эффективен для защиты групп розеток, ванных комнат, кухонь и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузку до 14 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - совместим с европейскими и российскими бытовыми сетями
• Номинальная отключающая способность: 10 кА - выдерживает высокие токи КЗ без выхода из строя
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая риск сохранения потенциала
• Напряжение изоляции: 250 В - гарантирует надёжную изоляцию внутри корпуса
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозы
• Сечение проводника: 0,75–50 мм2 - подходит для медных проводов любого распространённого сечения
• Частота: 50 Гц - оптимизирован для российской сети
• Модульная ширина: 2 модуля - занимает минимум места в щите
• Глубина монтажа: 44 мм - требует достаточного внутреннего объёма щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требуется установка в закрытом щите
• Рабочая температура: -25...+60 C - работает в большинстве условий, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью перепадов температур
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым загрязнением (нет пыли, влаги, металлической стружки)
• Наличие блокировки: да - предотвращает повторное включение после срабатывания без ручного сброса
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 63 А 30 мА тип AC TX3 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу - входные клеммы расположены сверху, выходные - снизу. Для правильной работы необходимо соблюдать полярность: фаза и ноль должны быть подключены строго к указанным клеммам. Блокировка препятствует самопроизвольному включению после аварийного отключения - это важно для безопасности.

Сечение проводов от 0,75 до 50 мм2 позволяет использовать как тонкие кабели для освещения, так и мощные провода для группы розеток. Убедитесь, что в щите достаточно места: глубина 44 мм требует минимум 50 мм свободного пространства назад.

Безопасность и стандарты

УЗО соответствует международным стандартам МЭК 60898-1 (для бытовых устройств) и МЭК 60947 (для промышленных). Соответствие этим нормам гарантирует проверенную надёжность и соответствие требованиям ПУЭ. Блокировка и двуполюсное отключение обеспечивают выполнение требований по электробезопасности. IP20 не предусматривает защиту от воды - устройство нельзя устанавливать вне закрытого щита или в сырых местах без дополнительной герметизации.

Преимущества

• Двухполюсное отключение - полностью разрывает цепь, исключая опасный потенциал на нулевом проводе
• Функция блокировки - предотвращает неконтролируемое включение после срабатывания
• Широкий диапазон сечения проводов - универсальное решение для любых нагрузок
• Высокая импульсная прочность (4 кВ) - устойчив к броскам напряжения
• Совместим с популярными сериями Legrand и IEK - легко заменить аналогичные модели

Ограничения применения

• Не подходит для цепей с постоянным током утечки - только для переменного тока (AC)
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автомата перед ним
• IP20 - запрещена установка в открытых, влажных или пыльных местах (например, на улице, в бане без щита)
• Не рекомендуется для систем IT (с изолированной нейтралью) - применяется только в TN-S и TN-C-S
• Не следует использовать вместо дифавтомата - не имеет функции тепловой/электромагнитной защиты

Примеры использования

• Защита розеточных групп в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Автоматическое отключение при пробое изоляции в кабеле, ведущем к кухонной плите
• Обеспечение безопасности детской комнаты - снижает риск травм при доступе детей к розеткам
• Щитовая группа на этаже многоквартирного дома - один УЗО на несколько комнат, если нагрузка не превышает 63 А

Практические советы

• Всегда устанавливайте этот УЗО после автоматического выключателя - он не защищает от перегрузок!
• Проверяйте работоспособность кнопкой “Т” ежемесячно - даже при отсутствии сбоев
• При монтаже в старом щите убедитесь, что DIN-рейка плотно закреплена - вибрация может вызвать контактные проблемы
• Не используйте УЗО без заземления - эффект защиты значительно снижается
• Для больших объектов с несколькими контурами лучше применять селективные УЗО (тип S), чтобы избежать массового отключения
• При замене убедитесь, что новый прибор точно соответствует по току (63 А), типу (AC) и числу полюсов - неверный выбор может привести к ложным срабатываниям или отказу защиты
