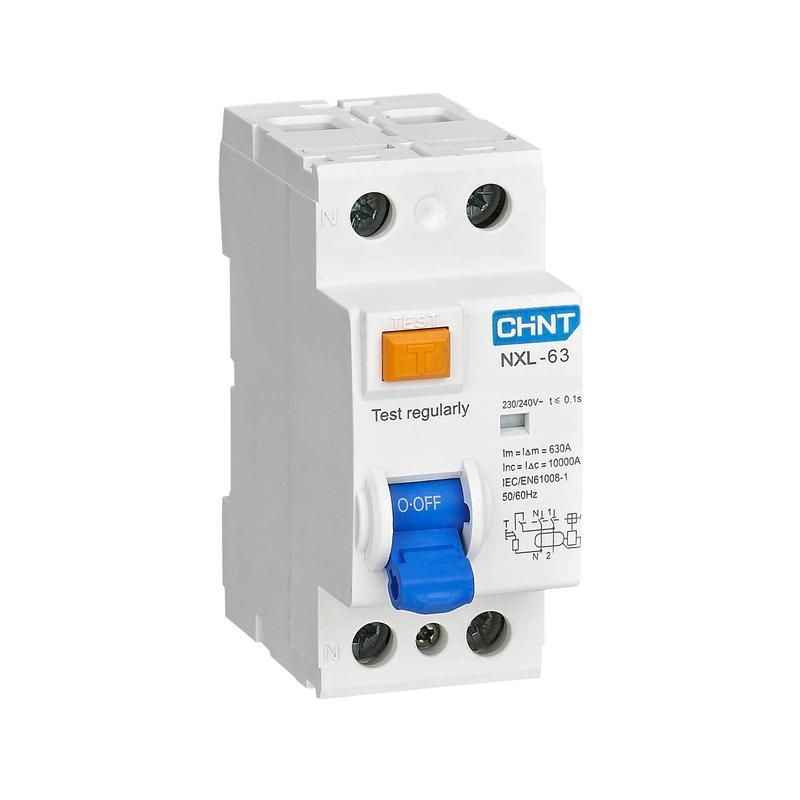

Выключатель дифференциального тока (УЗО) 2п 63А 30мА тип AC NXL-63 6кА (R) CHINT 280724

Устройство защитного отключения (УЗО) NXL-63 63А 30мА типа AC от бренда CHINT предназначено для обеспечения безопасности людей и оборудования в бытовых и промышленных электросетях. Этот УЗО реагирует на утечки тока, предотвращая поражение электрическим током и возгорания, и монтируется на стандартную DIN-рейку.

Назначение и область применения

УЗО NXL-63 используется для защиты человека от поражения электрическим током при косвенном прикосновении к токоведущим частям, а также для предотвращения возгораний, вызванных утечками тока в проводке. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазной сетью 230 В. Применяется там, где есть риск повреждения изоляции - например, в ванных комнатах, кухнях, на производстве с влажными условиями или использованием переносного оборудования.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать мощные нагрузки, такие как электрокотлы, кондиционеры, насосы.
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты жизни человека; срабатывает при малейшей утечке, опасной для здоровья.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых и промышленных устройств).
• Напряжение сети: 230 В - совместим с однофазными сетями в России и странах СНГ.
• Количество полюсов: 2 - защищает фазу и ноль одновременно, исключает работу при обрыве нулевого провода.
• Отключающая способность при КЗ: 6 кА - выдерживает высокие токи короткого замыкания, характерные для современных сетей.
• Изоляция: 500 В рабочее, 4 кВ импульсное - надёжная изоляция между токоведущими частями и корпусом.
• Степень защиты IP20 - защищён от прикосновения пальцами и твёрдыми предметами, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочий диапазон температур: -25…+40 C - подходит для установки в неотапливаемых помещениях, таких как подвалы или технические этажи.
• Частота: 50/60 Гц - работает в любых стандартах сетей.
• Механическая и электрическая износостойкость: 2000 циклов - рассчитан на длительную эксплуатацию даже при частых отключениях.
• Сигнализация: окно индикации положения контактов - показывает, включен ли прибор (зелёный цвет = вкл, красный = сработал).

Совместимость и монтаж

УЗО NXL-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется свободное место в щите - ширина устройства соответствует двум модулям (2M). Подключение выполняется согласно схеме на корпусе: входные клеммы сверху, выходные - снизу. Обязательно соблюдать полярность: L (фаза) и N (ноль) должны быть подключены точно в указанные клеммы. Не допускается подключение через автоматические выключатели с меньшим номиналом - УЗО должно быть защищено выключателем 63 А или выше.

Безопасность и стандарты

УЗО NXL-63 соответствует требованиям ГОСТ IEC 61009-1 и IEC 61009-2-1. Сертифицирован для использования в системах TN-S и TN-C-S. Соответствует нормам по защите от поражения электрическим током в соответствии с ПУЭ. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения питания - не зависит от внешнего источника энергии.

Преимущества

• Электромеханическая схема - надёжнее электронных аналогов, особенно при скачках напряжения или обрыве нуля.
• Яркая индикация состояния - легко определить, сработало ли УЗО или просто отключено.
• Высокая отключающая способность (6 кА) - подходит для современных сетей с большой мощностью.
• Широкий диапазон температур - можно использовать в условиях с колебаниями температуры.
• Совместимость с другими аппаратами серии NXL-63 - удобно комплектовать щит одним семейством устройств.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами, которые могут создавать пульсирующие токи (для них нужен тип A).
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без защиты).
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем.
• Не рекомендуется применять в сетях с высоким уровнем помех (например, рядом с частотниками), так как возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины.
• Щит на этаже многоквартирного дома - отвечает за безопасность всей квартиры.
• Производственный участок с металлообработкой - защита станков, сварочных аппаратов, насосов.
• Общественные здания: школы, больницы, кафе - обязательное требование по ПУЭ для групп розеток.

Практические советы

• Перед первым запуском всегда нажмите кнопку «Тест» - если УЗО не отключится, оно неисправно.
• Проверяйте работоспособность хотя бы один раз в месяц - это требование ПУЭ.
• При установке в щит с несколькими УЗО - используйте координацию по времени (селективность): основное УЗО на вводе - 100–300 мА, ответвления - 30 мА.
• Не соединяйте ноли после УЗО с другими цепями - это вызовет ложные срабатывания.
• Если УЗО часто срабатывает - проверьте изоляцию проводки, наличие поврежденных приборов или неправильно подключённых заземлений.
• При замене старого УЗО - убедитесь, что новый имеет такой же номинальный ток (63 А) и тип (AC), чтобы не нарушить согласованность системы.
