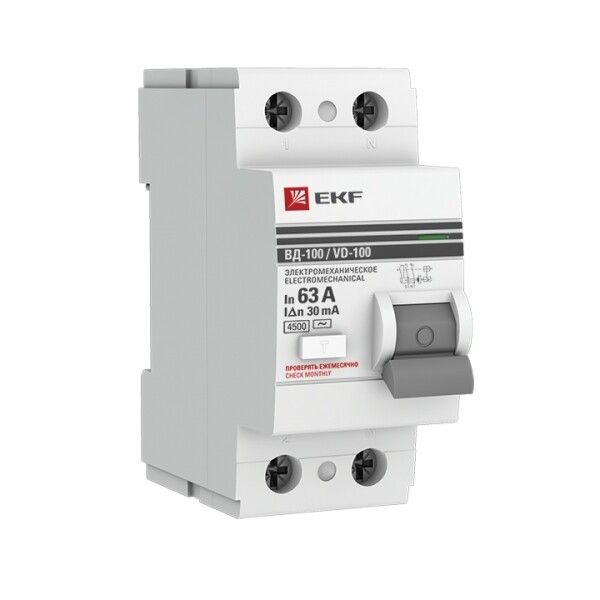

Выключатель дифференциальный (УЗО) ВД-100 2п 63А 30мА (тип АС) PROximа | elcb-2-63-30-em-pro EKF (замена - E1026M6330)

Выключатель дифференциального тока ВД-100 2 полюса 63 А 30 мА тип AC электромеханический от бренда EKF серии PROxima предназначен для защиты людей от поражения электрическим током и предотвращения возгораний, вызванных утечками тока. Это надежное УЗО для бытовых и промышленных сетей переменного тока.

Назначение и область применения

Выключатель дифференциального тока ВД-100 защищает от поражения электрическим током при случайном контакте с поврежденной изоляцией или металлическими частями оборудования, оказавшимися под напряжением. Также он предотвращает возгорание, вызванное длительными утечками тока, которые могут прогревать провода и изоляцию. УЗО ВД-100 применяется в жилых домах, офисах, на производствах, в помещениях с повышенной опасностью - например, в ванных комнатах, кухнях, мастерских, на станках и конвейерах. Для защиты от перегрузок и КЗ требуется установить рядом автоматический выключатель.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше этой величины, что соответствует требованиям безопасности для защиты людей
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Количество полюсов: 2 - контролирует фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этого тока
• Напряжение изоляции: 660 В - обеспечивает безопасную работу при высоких переходных напряжениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Частота: 50 Гц - оптимизирован для сети России и стран СНГ
• Сечение проводника: 1–25 мм2 - подходит для медных проводов от 1 до 25 квадратных миллиметров
• Модульная ширина: 2 модуля - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного свободного пространства внутри щита
• Рабочая температура: от -10 до +50 C - работает в большинстве помещений, но не предназначено для холодных улиц или необогреваемых шкафов
• Степень защиты: IP20 - защищен от прикосновения пальцами и крупным инструментом, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в обычных условиях без значительного скопления пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях при температуре до -25 C (по данным производителя)

Совместимость и монтаж

Выключатель дифференциального тока ВД-100 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы сверху и снизу - входные провода с одной стороны, выходные - с другой. Обязательно соблюдать полярность: фаза и ноль должны быть правильно подсоединены. Для надежности используйте провода сечением 1–25 мм2. Установка рекомендована в распределительном щите после автоматического выключателя. Электромеханическая конструкция позволяет работать даже при отсутствии питания - не зависит от внешнего источника энергии.

Безопасность и стандарты

УЗО ВД-100 соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995), что гарантирует соответствие международным требованиям к безопасности. Применение устройства снижает риск поражения током и возникновения пожара. Отключение происходит за время менее 40 мс при достижении порога в 30 мА, что соответствует нормам для защиты жизни человека.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надежнее электронных аналогов
• Высокая отключающая способность (4,5 кА) - подходит для сетей с высокой мощностью
• Широкий диапазон рабочих температур - стабильная работа в различных условиях
• Поддержка селективного исполнения - возможность координации с другими УЗО в многоуровневых системах
• Длинная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя применять там, где есть оборудование с выпрямителями (например, некоторые ИБП, LED-драйверы)
• Не защищает от перегрузок и КЗ - обязательно сочетать с автоматическим выключателем
• IP20 - не подходит для установки во влажных местах вне щита (например, на улице или в бане без корпуса)
• Работает только при наличии напряжения в сети - не обеспечивает защиту при полном отключении питания
• Не рекомендуется для использования в сетях с высоким уровнем помех - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА
• Щитовая защита всего этажа квартиры - при условии наличия селективных УЗО выше по иерархии
• Защита станков и насосов на производстве - особенно там, где используется металлический корпус и контакт с землей
• Обеспечение безопасности в детских учреждениях, больницах, школах - обязательное требование по нормам

Практические советы

• Выбирая УЗО ВД-100, проверьте, чтобы автоматический выключатель перед ним был на ток 63 А или ниже - иначе будет перегрузка
• При монтаже не перетягивайте зажимы - это повредит провод и снизит контакт
• Проверяйте тестовой кнопкой «T» ежемесячно - это гарантирует работоспособность
• Если планируете групповое защитное решение - выбирайте селективные модели (если доступны) для избежания массового отключения
• Не устанавливайте УЗО ВД-100 в щиты без вентиляции - при температуре выше 50 C возможно снижение срока службы
