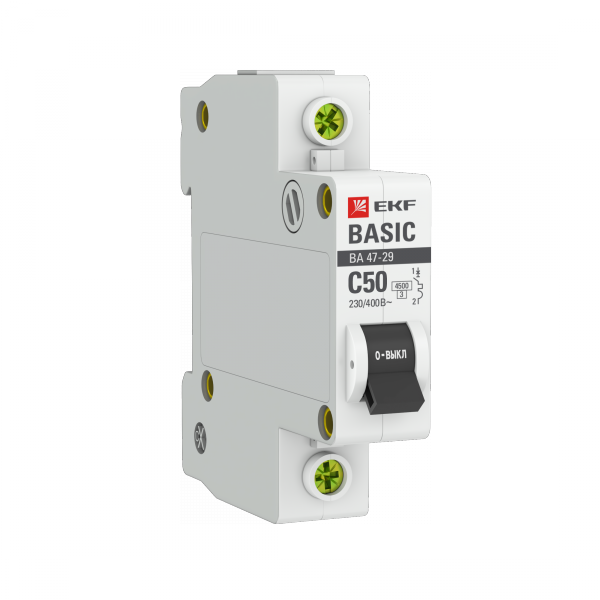

Выключатель автоматический однополюсный ВА 47-29 50А C 4,5кА Basic | mcb4729-1-50C EKF

Автоматический выключатель однополюсный 50А С 4,5кА ВА 47-29 Basic - устройство защиты для однофазных цепей переменного тока, предназначенное для предотвращения перегрузок и коротких замыканий. Применяется в бытовых и промышленных системах, устанавливается на DIN-рейку. Бренд EKF, серия Basic, артикул mcb4729-1-50c.

Назначение и область применения

Автоматический выключатель однополюсный 50А С 4,5кА ВА 47-29 Basic защищает электрические цепи от повреждений, вызванных перегрузкой или коротким замыканием. Подходит для использования в жилых домах, офисах, торговых помещениях и на производстве - например, для защиты групповых линий освещения, розеток, нагревательных приборов и маломощного оборудования.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может безопасно проводить без срабатывания.
• Номинальное напряжение: 230 В (до 400 В в трёхфазной сети) - рассчитан на работу в однофазных цепях 230 В и трёхфазных до 400 В.
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от длительных перегрузок (тепловой), так и от внезапных КЗ (электромагнитный).
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода этого диапазона без дополнительных переходников.
• Номинальное напряжение изоляции: 660 В - гарантирует надёжную изоляцию даже при кратковременных скачках напряжения.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки в закрытые щиты.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что увеличивает долговечность проводки и оборудования.
• Рабочая температура: –10…+50 C - допустимый диапазон для помещений с нормальным микроклиматом, не подходит для холодных улиц или неотапливаемых зданий зимой.
• Потери мощности: 5,5 Вт - энергия, теряемая при работе, влияет на нагрев внутри щита; важно учитывать при плотном расположении автоматов.
• Ширина: 1 модуль - занимает стандартное место на DIN-рейке, легко сочетается с другими устройствами.
• Глубина монтажа: 50 мм - минимальный зазор для установки в щите, учитывается при проектировании корпуса.
• Частота: 50 Гц - работает только в сетях с промышленной частотой, не совместим с постоянным током.
• Норматив: ГОСТ Р 50345-1-2010 / МЭК 60898-2-2006 - соответствует международному стандарту для бытовых и аналогичных применений.

Совместимость и монтаж

Автоматический выключатель ВА 47-29 Basic устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы, подходящие для проводов сечением 1–25 мм2. Устройство фиксируется защёлкой - достаточно вставить его в рейку и нажать до характерного щелчка. Нельзя использовать с проводами большего сечения - требуется использование ответвителей или клеммных колодок. Совместим с любыми щитами, поддерживающими модульную сборку по стандарту IEC 60439.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что подтверждает его безопасность для использования в жилых и общественных зданиях. Класс токоограничения 3 и степень защиты IP20 обеспечивают соответствие требованиям к противопожарной безопасности. Сертифицирован для работы в условиях загрязнения уровня 2 - то есть в помещениях с обычной запылённостью, без агрессивных паров или пыли.

Преимущества

• Надёжная двухступенчатая защита - тепловой и электромагнитный расцепители работают независимо, минимизируя ложные срабатывания.
• Высокая отключающая способность (4,5 кА) - достаточна для большинства квартир и объектов малой промышленности.
• Компактный формат (1 модуль) - экономит место в распределительных щитах.
• Поддержка проводов до 25 мм2 - исключает необходимость в дополнительных адаптерах для толстых кабелей.
• Гарантия 3 года - подтверждает качество изготовления и материалы.

Ограничения применения

• Не предназначена для постоянного тока - нельзя использовать в цепях с батареями, солнечными панелями или светодиодными драйверами с DC-выходом.
• IP20 - не подходит для открытых площадок, уличных щитов, сырых помещений без защиты.
• Рабочая температура до –10 C - не рекомендуется для неотапливаемых чердачных или гаражных щитов в зимний период.
• Характеристика C - не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели); для них нужна характеристика D.
• Не имеет функции дифференциального тока - не заменяет УЗО. Для защиты человека от поражения током необходимо устанавливать отдельное УЗО.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, духовой шкаф).
• Отключение линии освещения в торговом зале с люминесцентными и LED-светильниками.
• Щитовая защита для насоса или компрессора в небольшом цеху.
• Фидерный автомат в этажном щите многоквартирного дома.

Практические советы

• Перед установкой проверьте сечение кабеля - если используется провод больше 25 мм2, используйте клеммную колодку или перемычку.
• При установке нескольких автоматов рядом учтите потери мощности (5,5 Вт каждый) - они суммируются и могут вызвать перегрев в плотно набитом щите.
• Для защиты людей от удара током обязательно добавьте УЗО перед этим автоматом.
• Если в цепи есть оборудование с высоким пусковым током (например, стартеры двигателей), выбирайте характеристику D вместо C.
• Проверяйте маркировку на лицевой панели после монтажа - убедитесь, что указан правильный номинал (50 А) и тип (C).
