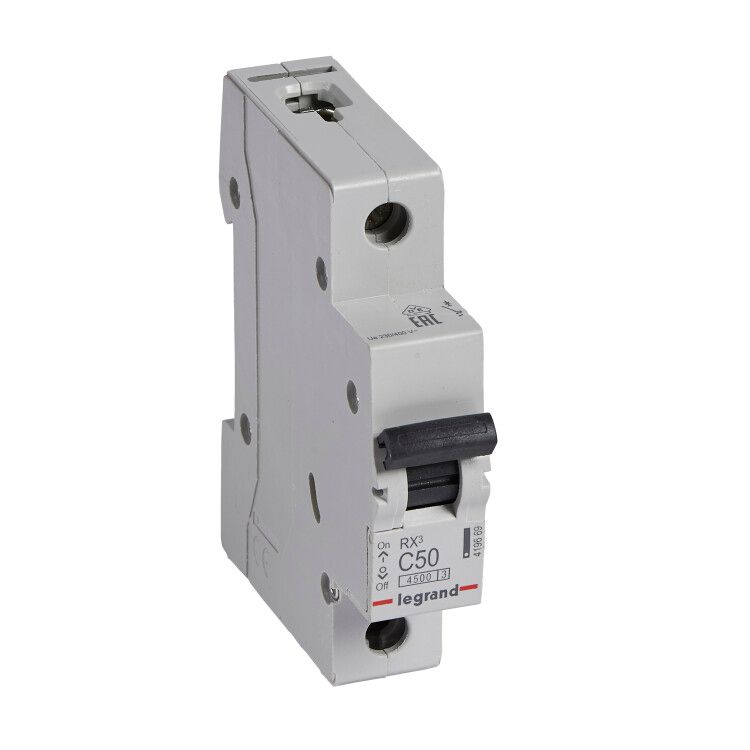

Выключатель автоматический однополюсный RX3 4500 50А C 4,5кА | 419669 Legrand

Автоматический выключатель RX3 50 А 4,5 кА C - это надёжное защитное устройство от Legrand и IEK, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в бытовых и промышленных распределительных щитах на DIN-рейку. Артикул 419669 соответствует серии RX3 и обеспечивает стабильную работу при номинальном токе 50 А.

Назначение и область применения

Автоматический выключатель RX3 50 А 4,5 кА C защищает однофазные цепи переменного тока от сверхтоков - перегрузок и коротких замыканий. Применяется в жилых домах, офисах, производственных помещениях и объектах коммерческой недвижимости. Устанавливается в распределительных щитах для защиты групповых линий освещения, розеток, оборудования мощностью до 11,5 кВт.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В (для однофазной сети); предельное рабочее напряжение - 400 В
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Род тока: переменный (AC), частота 50/60 Гц
• Сечение подключаемого провода: до 25 мм2 - позволяет использовать медные кабели сечением до этого значения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Модульная ширина: 1 модуль - занимает 17,5 мм в ширину на DIN-рейке
• Глубина монтажа: 44 мм - требуемый зазор внутри щита
• Рабочая температура: от 0 C - не рекомендуется для установки в неотапливаемых помещениях зимой
• Норматив: соответствие МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель RX3 50 А 4,5 кА C монтируется на стандартную DIN-рейку типа TS35. Совместим с гребёнчатыми шинами для параллельного питания нескольких аппаратов. Подключение осуществляется через винтовые зажимы - допускаются медные провода сечением до 25 мм2. Нельзя устанавливать дополнительные модули (например, дифференциальную защиту или контакторы): конструкция устройства не предусматривает расширения функционала.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует безопасность и надёжность при работе в условиях промышленного и бытового использования. Класс токоограничения 3 обеспечивает быстрое отключение при аварии, минимизируя риск повреждения проводки. Степень защиты IP20 исключает доступ к токоведущим частям при нормальных условиях, но не защищает от внешних воздействий - не применяется во влажных или запылённых местах вне щита.

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для сетей с возможными значительными токами КЗ
• Компактный размер (1 модуль) - экономит место в щите
• Поддержка гребёнчатых шин - упрощает сборку многополюсных систем
• Соответствие стандартам МЭК - совместим с другими европейскими компонентами
• Надёжная механическая конструкция - долгий срок службы при правильной эксплуатации

Ограничения применения

• Не работает при температуре ниже 0 C - нельзя устанавливать в холодных помещениях без отопления
• IP20 - не предназначен для открытой установки, влажных зон, улицы или производства с высокой запылённостью
• Нет возможности подключения дополнительных модулей - невозможно реализовать дифзащиту, сигнализацию или удалённое управление
• Только для переменного тока - не используется в цепях постоянного тока
• Характеристика C - не подходит для нагрузок с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты)

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая защита осветительных цепей в производственном помещении
• Защита бытовых приборов: водонагревателя, кондиционера, вентиляции
• Групповой автомат в распределительном щите дома или небольшого цеха

Практические советы

• Выбирая автомат RX3 50 А 4,5 кА C, проверьте суммарную мощность подключаемых устройств - она не должна превышать 11,5 кВт при 230 В
• При монтаже используйте провода сечением 10–25 мм2 - меньшие сечения могут перегреваться, большие не войдут в зажим
• Не устанавливайте этот выключатель в щиты с повышенной влажностью или без герметизации - он не имеет защиты от воды
• Если требуется защита от утечек тока - выбирайте другой тип автомата с дифавтоматом или отдельным УЗО
• При замене старого автомата - убедитесь, что новый также имеет класс токоограничения 3 и аналогичную отключающую способность
