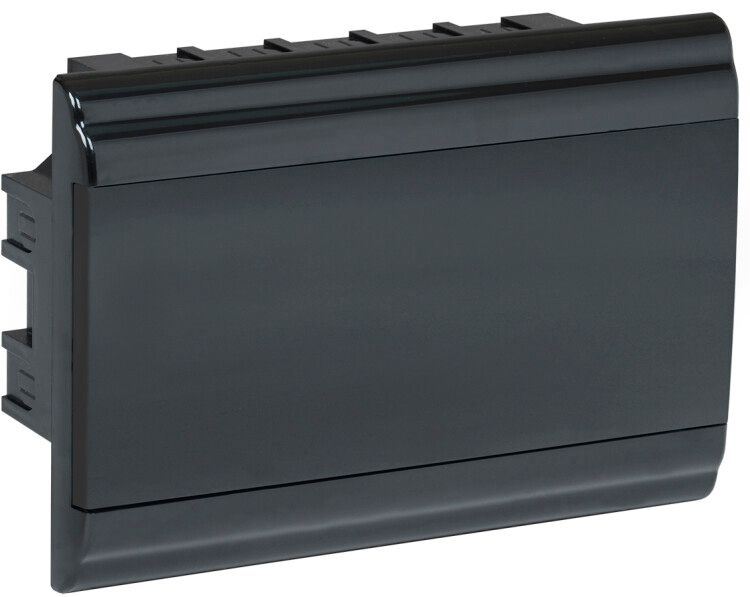

Корпус пластиковый встраиваемый на 12 модулей ЩРВ-П-12 PRIME черный IP41 | MKP13-V-01-12-41-K02 IEK

Корпус модульный пластиковый встраиваемый ЩРВ-П-12 черный IP41 от IEK (ИЭК) - это надежная основа для компактной установки модульных устройств в стене. Артикул mkp13-v-01-12-41-k02 предназначен для скрытого монтажа в жилых и общественных помещениях, где важна эстетика и безопасность распределительных щитков.

Назначение и область применения

Корпус ЩРВ-П-12 используется для установки модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, таймеров и устройств управления освещением. Подходит для квартирных щитков, местных распределительных пунктов и систем освещения. Благодаря скрытому монтажу и черному цвету легко интегрируется в современные интерьеры без нарушения дизайна.

Технические характеристики

• Количество модулей: 12 (стандартная ширина 18 мм на каждый модуль)
• Материал корпуса: АБС-пластик - прочный, ударопрочный, не поддерживающий горение
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикально падающих капель воды
• Глубина монтажа: 72 мм - требует соответствующего углубления в стене
• Количество рядов: один - односторонняя компоновка устройств
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модулей
• Диапазон рабочих температур: от -25 C до +85 C - работает в холодных и нагреваемых средах
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата, в том числе в неотапливаемых помещениях
• Цвет: черный - маскирует следы загрязнений, сочетается с большинством отделочных материалов
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены

Совместимость и монтаж

Корпус ЩРВ-П-12 совместим со всеми стандартными модульными устройствами шириной 18 мм. Монтаж выполняется методом скрытой установки: требуется подготовленное углубление в стене глубиной не менее 72 мм. Коробка имеет фланец для фиксации гипсовым раствором или алебастром. Крышка закрытого типа плотно прилегает, обеспечивает доступ к внутренним элементам только после снятия. Для удобства сборки предусмотрены метки для расположения DIN-рейки и отверстия для проводов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Материал АБС-пластик не распространяет пламя и не содержит свинца. Защита IP41 предотвращает попадание крупных частиц и случайного контакта с внутренними частями через малые отверстия. Применим в условиях повышенной влажности (например, в ванных комнатах), но не рекомендован для открытых площадок или помещений с постоянным воздействием брызг.

Преимущества

• Удобство сборки благодаря четко продуманной форме корпуса и точному расположению креплений
• Высокая механическая прочность материала - выдерживает нагрузки при монтаже и эксплуатации
• Эстетичный внешний вид - черный цвет и гладкая поверхность не требуют дополнительной декоративной отделки
• Долгий срок службы - снижает необходимость замены щитка в течение всего срока эксплуатации здания

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя или прямого потока воды
• Не подходит для установки в помещениях с высокой запыленностью - например, цехах с металлообработкой
• Ограничен объем: 12 модулей - не хватит для сложных систем с большим количеством устройств
• Требуется точное соблюдение глубины монтажа - при меньшей глубине стенового проема корпус не поместится

Примеры использования

• Квартирный распределительный щиток в новостройке с автоматами на свет, розетки и кухню
• Щиток управления освещением в коридоре многоквартирного дома
• Локальный щиток для системы «умный дом» с таймерами и датчиками движения
• Распределительный пункт в подъезде для группового учета электроэнергии

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 72 мм, иначе корпус будет торчать из стены
• Используйте уровень при установке - корпус должен быть идеально горизонтальным для правильного положения крышки
• При прокладке проводов оставляйте запас длины - он нужен для последующего обслуживания и замены модулей
• Не перегружайте корпус более чем 12 модулями - даже если устройства кажутся компактными, тепловыделение и трудности обслуживания возрастут
• Для влажных помещений (ванная, туалет) дополнительно используйте герметичные переходники для входящих кабелей
