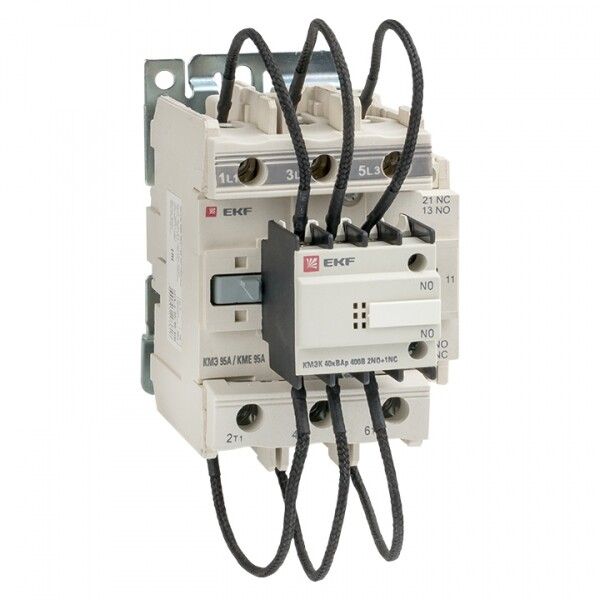

Контактор для конденсатора КМЭК 40квар 400В 2NО+1NC EKF PROxima | ctrk-s-95-40-400

Контактор для конденсатора КМЭК 40 кВар 400 В 2 нормально открытых контакта + 1 нормально закрытый контакт от EKF серии PROxima предназначен для надёжного включения и отключения конденсаторных батарей в системах компенсации реактивной мощности. Этот контактор обеспечивает долгую службу даже при частых переключениях, характерных для автоматических КРМ.

Назначение и область применения

Контактор для конденсатора КМЭК 40 кВар 400 В 2 нормально открытых контакта + 1 нормально закрытый контакт используется исключительно для коммутации конденсаторов в установках компенсации реактивной мощности (КРМ). Он не предназначен для управления двигателями, нагревательными элементами или другими нагрузками. Применяется в промышленных щитах, на подстанциях, в объектах с высокой долей индуктивной нагрузки — например, на заводах, в котельных, в системах освещения с большим количеством люминесцентных светильников.

Технические характеристики

• Номинальный ток: 58 А — способен выдерживать постоянную рабочую нагрузку до этого значения;
• Номинальная реактивная мощность: 40 кВАр — оптимизирован для работы с батареями конденсаторов этой мощности;
• Напряжение катушки управления: 400 В; допустимый диапазон питания: 320–440 В — работает стабильно при колебаниях сети ±20%;
• Количество контактов: 5 нормально открытых (НО) и 1 нормально закрытый (НЗ) — позволяет реализовать сложные схемы управления и сигнализации;
• Тип тока: переменный — совместим только с сетью 50 Гц;
• Максимальное сечение кабеля: 50 мм² — подходит для толстых силовых проводников;
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли;
• Климатическое исполнение: УХЛ3 — рассчитан на работу в помещениях с умеренным и холодным климатом, температурой от −25°C до +40°C;
• Способ монтажа: DIN-рейка или монтажная плата — гибкая установка в шкафах любого типа;
• Гарантийный срок: 84 месяца — один из самых длинных в классе аналогов;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) — сертифицирован для промышленного использования в России и странах ЕАЭС.

Совместимость и монтаж

Контактор для конденсатора КМЭК 40 кВар 400 В 2 нормально открытых контакта + 1 нормально закрытый контакт имеет винтовые зажимы для подключения. Для правильного монтажа:

• Фиксируйте устройство на DIN-рейке шириной 35 мм — стандартная рейка в большинстве распределительных щитов;
• Не используйте дополнительные индуктивные сопротивления — они снижают эффективность и нарушают режим работы;
• Подключите балластные сопротивления, входящие в комплект — они предотвращают импульсы тока при включении конденсаторов;
• Проверьте соответствие сечения кабеля: максимум 50 мм² — при меньшем сечении возможен перегрев, при большем — невозможность плотного зажима;
• Обеспечьте доступ к клеммам для обслуживания — контактор не герметичен, требует периодической проверки затяжки.

Безопасность и стандарты

Контактор для конденсатора КМЭК 40 кВар 400 В 2 нормально открытых контакта + 1 нормально закрытый контакт соответствует международному стандарту МЭК 60947-4-1 и российскому ГОСТ Р 50030.4.1-2012. Это гарантирует безопасность при работе с высокими токами и соблюдение требований к электромагнитной совместимости. Устройство прошло тестирование на механическую прочность, термическую устойчивость и долговечность переключений.

Преимущества

• Специально адаптирован для конденсаторов — минимизирует риск сваривания контактов при включении;
• Высокая надёжность при частых циклах — рассчитан на десятки тысяч операций в условиях активной компенсации;
• Встроенные балластные сопротивления — не требуется докупать дополнительные элементы;
• Широкий диапазон напряжения катушки (320–440 В) — устойчив к просадкам и скачкам в сети;
• Длинная гарантия (7 лет) — подтверждает качество сборки и материалов;
• Совместим с популярными решениями EKF — легко заменить на другой контактер серии PROxima при необходимости модернизации.

Ограничения применения

• Не применяется вне систем компенсации реактивной мощности — не подходит для двигателей, нагревателей, осветительных приборов;
• Не предназначен для работы во внешних условиях — степень защиты IP20 не защищает от влаги, пыли, агрессивной среды;
• Не рекомендован для установки там, где возможны удары, вибрации или перегрузки выше 58 А — это вызывает преждевременный выход из строя;
• Не следует использовать с источниками питания ниже 320 В — катушка не будет втягиваться, контакты не замыкаются;
• Не допускается применение с постоянным током — только переменный ток 50 Гц.

Примеры использования

• Автоматический компенсатор реактивной мощности на производственной линии с несколькими сварочными аппаратами;
• Щитовая на ТЭЦ или насосной станции, где преобладает индуктивная нагрузка от асинхронных двигателей;
• Жилой комплекс с центральным кондиционированием — для повышения коэффициента мощности и снижения потерь;
• Система освещения с флуоресцентными лампами и дросселями в офисном здании.

Практические советы

• При замене старого контактора — обязательно проверьте тип подключения и количество контактов. КМЭК 40 кВар 400 В 2 НО + 1 НЗ имеет 6 контактов — убедитесь, что ваша схема предусматривает такой набор;
• При первом запуске после монтажа — выполните несколько пробных включений без нагрузки, чтобы убедиться в плавности срабатывания;
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при частом включении (>10 раз/час);
• Не забудьте подключить все балластные сопротивления — без них вероятен выброс тока, который может повредить контакты;
• При проектировании системы — учтите, что максимальный пиковый ток не должен превышать 20× номинального (1160 А), иначе потребуется более мощный контактор.
