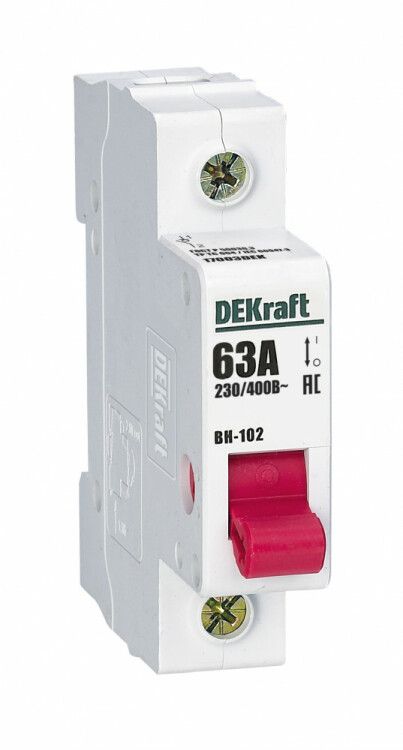

Выключатель нагрузки 1Р 63А ВН-102 | 17003DEK DEKraft APC

Выключатель-разъединитель 1 полюс 63 А ВН-102 от DEKraft предназначен для ручного отключения и включения электрических цепей до 230 В в распределительных щитах. Этот рубильник сочетает надежность механического разрыва с удобством монтажа на DIN-рейку, что делает его популярным решением для промышленной автоматизации и жилых объектов.

Назначение и область применения

Выключатель-разъединитель 1 полюс 63 А ВН-102 используется для безопасного отключения электрической цепи вручную - например, перед обслуживанием оборудования или аварийным отключением. Он не предназначен для частого переключения под нагрузкой, но выдерживает однократные коммутации при рабочем токе до 63 А. Применяется в распределительных щитах промышленных станков, систем освещения, нагревательных устройств и других нагрузках с током до 63 А. Подходит для условий эксплуатации в помещениях с умеренным климатом.

Технические характеристики

• Номинальное напряжение: 230 В - рассчитан на однофазные сети бытового и промышленного назначения;
• Номинальный ток: 63 А - способен длительно проводить ток этого значения без перегрева;
• Количество полюсов: 1 - управляет одной фазой цепи;
• Тип устройства: выключатель-разъединитель нагрузки - размыкает цепь без дугогашения, но с гарантированным воздушным зазором;
• Управление: поворотная рукоятка красного цвета - визуально отличается, легко определяет состояние (включен/выключен);
• Способ монтажа: на DIN-рейку, занимает 1 модуль - совместим с большинством стандартных щитов;
• Подключение: винтовые зажимы - подходят для медных кабелей сечением до 55 мм2;
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и влаги;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность в закрытых помещениях;
• Соответствие стандарту: ГОСТ Р 50030.3-2012 - соответствует требованиям к аппаратам защиты и управления.

Совместимость и монтаж

Выключатель-разъединитель 1 полюс 63 А ВН-102 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабель с медными жилами, сечением не более 55 мм2 - большие сечения требуют доработки зажимов. Клеммы затягиваются отверткой, рекомендуемый момент - 1,8–2,2 Нм. Монтаж возможен в любом положении - вертикальном или горизонтальном. Устройство не имеет встроенной сигнализации или индикации состояния, поэтому внешний контроль обязателен.

Безопасность и стандарты

Выключатель-разъединитель 1 полюс 63 А ВН-102 соответствует ГОСТ Р 50030.3-2012, который регламентирует требования к аппаратуре управления и защиты. Конструкция предусматривает мостиковые контакты, предотвращающие пробой дуги через изоляцию - это снижает риск возгорания при отключении. IP20 не обеспечивает защиту от воды и пыли, поэтому применение вне щита запрещено. Цвет рукоятки - красный - соответствует нормам безопасности: яркий цвет указывает на операционный орган, подлежащий контролю.

Преимущества

• Надёжный разрыв цепи благодаря специальным контактам - исключает дуговое замыкание между полюсами;
• Усиленная рукоятка - выдерживает десятки тысяч циклов включения/отключения без потери прочности;
• Минимальная занимаемая ширина - всего 1 модуль DIN, экономит место в щите;
• Простота монтажа и обслуживания - отсутствие сложных механизмов снижает потребность в ремонтах;
• Совместимость с продуктами DEKraft - позволяет собирать унифицированные щиты с другими компонентами серии.

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - для таких задач нужны автоматы или контакторы;
• Не подходит для открытых площадок, улиц, сырых помещений - IP20 не защищает от влаги и пыли;
• Не имеет функции автоматического отключения - не заменяет автоматический выключатель;
• Не поддерживает подключение кабелей сечением свыше 55 мм2 - требуется использование переходных колец или другого решения;
• Не имеет встроенного индикатора состояния - необходимо использовать внешние световые сигналы или метки.

Примеры использования

• Отключение питания насоса в системе водоснабжения перед ремонтными работами;
• Изолирование участка цепи на производственном конвейере для техобслуживания;
• Ручное отключение группы осветительных приборов в административном здании;
• Аппарат отключения ввода в распределительный щит жилого дома, где установлен основной автомат выше по току.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - превышение 55 мм2 может вызвать перегрев и выход из строя;
• Обязательно отключите питание перед установкой - даже при открытом контакте есть опасность остаточного напряжения;
• При сборке щита используйте этикетки рядом с рукояткой - так проще определить, какой контур отключён;
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и коротких замыканий;
• Проверяйте плотность затяжки клемм каждые 6–12 месяцев - особенно при высоких токах и вибрациях.
