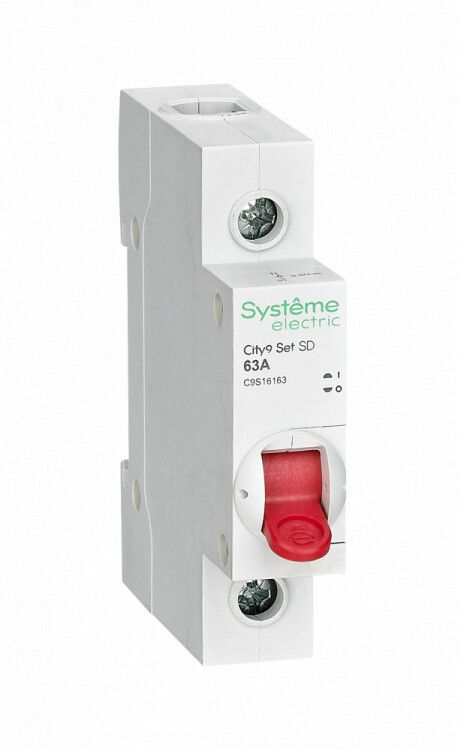

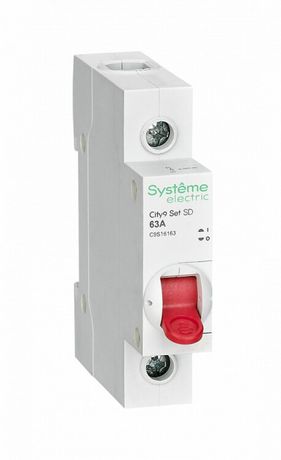

Выключатель нагрузки модульный 1П 63А City9 | C9S16163 SE APC

Выключатель нагрузки модульный 1П 63А 230В от бренда Systeme Electric (артикул c9s16163) предназначен для безопасного включения и отключения однополюсных нагрузок в бытовых и промышленных сетях переменного тока. Он сочетает надёжное механическое отключение с компактным монтажом на DIN-рейку.

Назначение и область применения

Выключатель нагрузки модульный 1П 63А 230В используется для ручного коммутирования электрических цепей с током до 63 А. Он не предназначен для защиты от перегрузок или коротких замыканий - это функция автоматических выключателей. Применяется в качестве разъединителя перед оборудованием, требующим частого отключения: тепловые насосы, мощные нагреватели, насосы, кондиционеры, станки с ручным управлением. Подходит для распределительных щитов жилых домов, офисов и производственных помещений.

Технические характеристики

• Тип: Выключатель нагрузки (разъединитель)
• Количество полюсов: 1
• Номинальный ток: 63 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Категория применения: AC-22A - для включения/отключения активных и слабоиндуктивных нагрузок
• Способ монтажа: на DIN-рейку 35 мм
• Занимаемый модуль: 1 модуль (17,5 мм ширина)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги
• Механизм: двойной разрыв цепи - контакты размыкаются в двух точках, исключая сваривание
• Управление: красная рукоятка - визуально отличается от других устройств, удобна для быстрого определения состояния

Совместимость и монтаж

Выключатель нагрузки модульный 1П 63А 230В устанавливается на стандартную DIN-рейку шириной 35 мм, совместим со всеми типами щитов, соответствующих IEC 60890. Монтаж осуществляется путём защёлкивания - никаких болтов или инструментов не требуется. Для подключения используются зажимы с фиксацией винтом - рекомендуется использовать провода сечением 4–25 мм2. Убедитесь, что входные и выходные клеммы не перепутаны: верхние - питание, нижние - нагрузка. После установки проверьте свободное движение рукоятки - она должна легко переходить из положения «ON» в «OFF» без усилия.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60947-3 для выключателей нагрузки. Категория применения AC-22A гарантирует работу с активными и слабоиндуктивными нагрузками, такими как лампы накаливания, ТЭНы, обогреватели. Двойной разрыв цепи снижает риск возникновения дуги и предотвращает самопроизвольное замыкание контактов даже после многократных операций. Напряжение 230 В соответствует европейским и постсоветским сетям, но не предназначено для трёхфазных систем или высоковольтных цепей.

Преимущества

• Двойной разрыв контактов - повышает долговечность и безопасность, особенно при частом использовании
• Яркая красная рукоятка - позволяет быстро визуально определить состояние устройства (включен/выключен)
• Компактный формат - занимает всего один модуль, экономит место в щите
• Надёжное крепление на DIN-рейку - не требует дополнительных крепёжных элементов
• Совместим с сериями City9 SET - легко интегрируется в уже установленные системы от Systeme Electric

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ; обязательно используйте в паре с УЗО или автоматом
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с повышенной запылённостью
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)
• Максимальный ток 63 А - не допускается использование для нагрузок выше этого значения, даже кратковременно
• Не рассчитан на частое включение/отключение более 10 раз в день - для таких задач лучше подходят контакторы

Примеры использования

• Отключение электрического водонагревателя перед обслуживанием
• Ручное отключение конвектора в офисном помещении
• Коммутация насоса в системе отопления
• Разъединение цепи перед ремонтом станка с ТЭН-гретьелем
• Функциональный выключатель в щите с несколькими группами освещения

Практические советы

• Выбирая выключатель нагрузки модульный 1П 63А 230В, убедитесь, что ваша нагрузка не превышает 63 А - учтите пусковые токи оборудования (например, у двигателей они могут быть в 3–5 раз выше рабочего тока)
• Если планируете часто отключать нагрузку - рассмотрите возможность установки контактора вместо этого устройства
• Для защиты от поражения током всегда применяйте этот выключатель вместе с УЗО
• Проверяйте плотность затяжки контактных винтов через год после установки - возможна усадка проводов
• Не используйте в щитах с температурой выше +40 C - это снижает срок службы контактов
• Цвет рукоятки - красный - согласован с нормами безопасности: именно такой цвет указывает на ручное отключающее устройство
