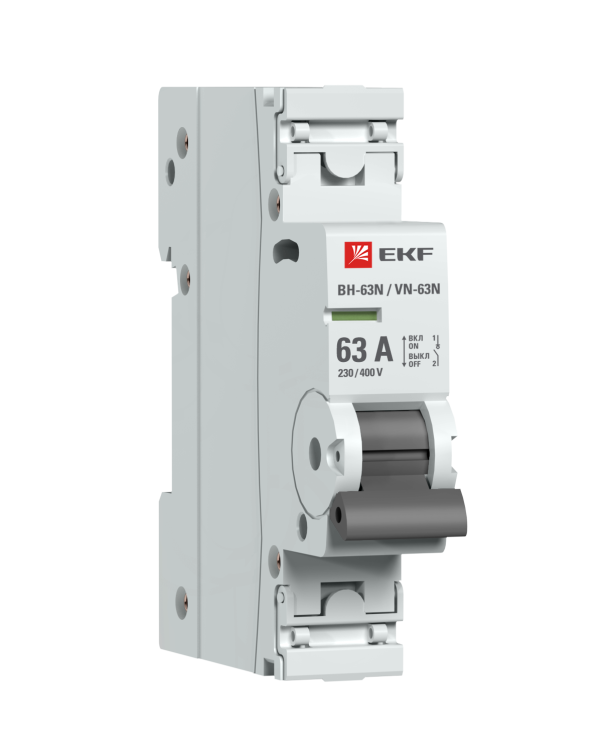

Выключатель нагрузки 1P 63А ВН-63N PROxima| S63163 | EKF

Выключатель нагрузки 1 полюс 63 А ВН-63N от EKF PROxima - это механический коммутационный аппарат для частого включения и отключения электрических цепей переменного тока до 63 А. Подходит для управления активными и индуктивными нагрузками, такими как насосы, вентиляторы и малые двигатели, уже защищённые автоматическими выключателями или предохранителями.

Назначение и область применения

Выключатель нагрузки 1 полюс 63 А ВН-63N предназначен для ручного включения и отключения электрических цепей переменного тока. Он не обеспечивает защиту от перегрузок или КЗ - эти функции должны выполняться другим устройством, например автоматическим выключателем. Применяется в распределительных щитах, на станках, конвейерах, системах вентиляции и других объектах, где требуется частое управление нагрузкой без необходимости аварийной защиты.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Род тока: переменный (AC)
• Тип устройства: выключатель-разъединитель нагрузки
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 50 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Количество нормально открытых контактов: 1
• Количество переключающих контактов: 0

Совместимость и монтаж

Выключатель нагрузки 1 полюс 63 А ВН-63N монтируется на стандартную DIN-рейку типа TS35. Устройство фиксируется двумя защёлками, расположенными на задней части корпуса. Для подключения используются винтовые зажимы, расположенные снизу аппарата. После установки доступ к зажимам закрывается пластиковой крышкой - её можно запечатать пломбой для предотвращения несанкционированного вмешательства. Габариты позволяют установить несколько таких выключателей в одном ряду в типовом щите.

Безопасность и стандарты

Выключатель нагрузки 1 полюс 63 А ВН-63N соответствует требованиям к механической прочности и изоляции для бытовых и промышленных применений. Степень защиты IP20 гарантирует безопасность при работе в помещениях, но не допускает использование во влажных, пыльных или наружных условиях. Цветовой индикатор на передней панели показывает положение контактов: «ON» - замкнуты, «OFF» - разомкнуты. Это снижает риск ошибочного вмешательства при обслуживании.

Преимущества

• Усиленный корпус с дополнительными заклёпками повышает долговечность и устойчивость к деформациям.
• Пластиковая крышка над зажимами защищает от случайного прикосновения и позволяет опломбировать устройство.
• Удобная рукоятка обеспечивает чёткое и надёжное переключение даже при высоких нагрузках.
• Цветовой индикатор сразу показывает состояние контактов - не требует проверки мультиметром.
• Двухпозиционный зажим упрощает и ускоряет монтаж на DIN-рейке.

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна.
• Не имеет встроенной защиты от перегрузок или коротких замыканий - обязательно использовать совместно с автоматом или предохранителем.
• Подходит только для переменного тока (AC); не работает с постоянным током (DC).
• Не рекомендуется для частого включения-выключения сверхнагруженных двигателей без учёта пусковых токов - возможен износ контактов.

Примеры использования

• Управление насосом в системе водоснабжения после автомата защиты.
• Ручное отключение вентилятора на производстве для планового обслуживания.
• Изоляция участка цепи при ремонте оборудования в щитовой.
• Коммутирование нагревательных элементов в термокамере.

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна простая ручная коммутация, а защиту обеспечивает другой аппарат.
• Проверьте посадочный диаметр провода - он должен соответствовать заявленному в документации (обычно до 25 мм2 для медного провода).
• Обязательно используйте пломбу на крышке зажимов, особенно в общественных или промышленных местах.
• Не путайте с автоматическим выключателем - ВН-63N не отключится при перегрузке!
• При групповой установке нескольких выключателей соблюдайте минимальный интервал между ними для теплоотвода - хотя глубина всего 50 мм, плотная компактная сборка может вызвать перегрев при длительной нагрузке близкой к 63 А.
