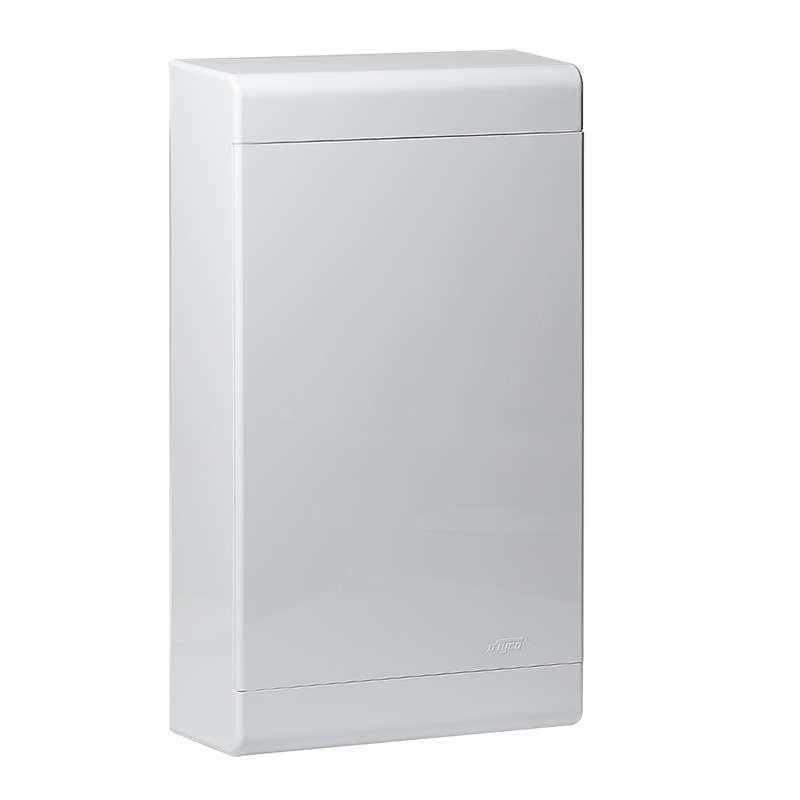

Щиток тусо о/п на 36 мод. с двер. 520х303х117,5мм (непрозрачная дверца) | 68036Б Рувинил TYCO

Щит распределительный навесной открытого исполнения на 36 модулей с непрозрачной дверцей IP40 от брендов Рувинил, Тусо, Ruvinil и RUVinil (артикул 68036б) предназначен для компактного размещения автоматических выключателей, УЗО и других модульных устройств в помещениях с умеренной влажностью. Корпус из АБС-пластика обеспечивает легкий вес и устойчивость к механическим воздействиям.

Назначение и область применения

Щит распределительный навесной открытого исполнения на 36 модулей с непрозрачной дверцей IP40 используется для организации внутреннего распределения электроэнергии в жилых, офисных и производственных помещениях. Подходит для установки в квартирах, подъездах, административных зданиях, мастерских и на объектах с ограниченным доступом. Открытый тип исполнения означает, что щит не имеет герметичной защиты — он рассчитан на сухие и защищённые от брызг места.

Технические характеристики

• Количество модулей: 36 (стандартная ширина одного модуля — 17,5 мм)
• Количество рядов: 3 (по 12 модулей в каждом)
• Наличие DIN-рейки: да (стандартная DIN EN 60715, совместима со всеми модульными устройствами)
• Степень защиты: IP40 (защита от твёрдых предметов более 1 мм, но не от воды)
• Материал корпуса: АБС-пластик (ударопрочный, не проводящий ток, устойчив к химическим веществам)
• Материал дверцы: пластик, непрозрачный (обеспечивает безопасность и скрывает внутреннюю проводку)
• Тип крышки: закрытого типа (дверца открывается на петлях, фиксируется замком)
• Цвет: белый (соответствует стандартному цвету электротехнического оборудования)
• Способ монтажа: навесной (крепится на стену с помощью дюбелей и саморезов)

Совместимость и монтаж

Щит распределительный навесной открытого исполнения на 36 модулей с непрозрачной дверцей IP40 совместим со всеми стандартными модульными устройствами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. Монтаж выполняется на вертикальную поверхность из бетона, кирпича или гипсокартона с предварительной установкой крепёжных элементов. Диаметр отверстий под крепление — 5–6 мм. Перед монтажом проверьте соответствие глубины щита месту установки — он не требует углубления в стену. Кабели заводятся через предварительно подготовленные входные отверстия в нижней и боковой частях корпуса.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-3 для распределительных устройств. Степень защиты IP40 исключает случайный контакт с токоведущими частями при использовании инструментов диаметром более 1 мм, но не защищает от влаги — запрещено использовать в сырых помещениях, на улице или рядом с источниками воды. Непрозрачная дверца снижает риск несанкционированного доступа и повышает эргономику обслуживания.

Преимущества

• Легкий вес благодаря материалу корпуса — удобен для одноручного монтажа
• Удобная трёхрядная компоновка позволяет равномерно распределить нагрузку между модулями
• Непрозрачная дверца скрывает провода и контакты, снижает риск ошибочного вмешательства
• Изделие совместимо с большинством популярных серий модульных аппаратов
• Белый цвет легко сочетается с интерьером и не выделяется визуально

Ограничения применения

• Не применяется во влажных средах: банях, подвалах, на улице, в цехах с мойкой оборудования
• IP40 не защищает от попадания воды — нельзя использовать там, где возможны брызги или конденсат
• Не предназначена для установки в условиях высоких температур выше +40 °C или низких ниже –10 °C
• АБС-пластик не рекомендован для помещений с постоянным воздействием растворителей, масел или агрессивных химикатов

Примеры использования

• Распределительный щит в квартире: 12 модулей — освещение, 12 — розетки, 12 — бытовые приборы (стиральная машина, бойлер)
• Общий этажный щит в многоквартирном доме: распределение энергии по подъездам
• Производственный участок: управление питанием станков, светильников и систем контроля
• Офисное здание: организация питания рабочих мест, серверов, кондиционеров

Практические советы

• Перед сборкой щита убедитесь, что все устройства поместятся в 36 модулей — некоторые УЗО занимают 2–3 модуля
• Используйте клеммы и маркировочные бирки для удобства диагностики и будущего ремонта
• При монтаже оставляйте свободное место вокруг щита — минимум 10 см спереди для доступа к дверце
• Не перегружайте одну DIN-рейку — распределяйте тяжёлые устройства (например, УЗО) по разным рядам
• Проверяйте наличие заземляющего проводника перед подключением — в этом щите есть клемма для PE-проводника
