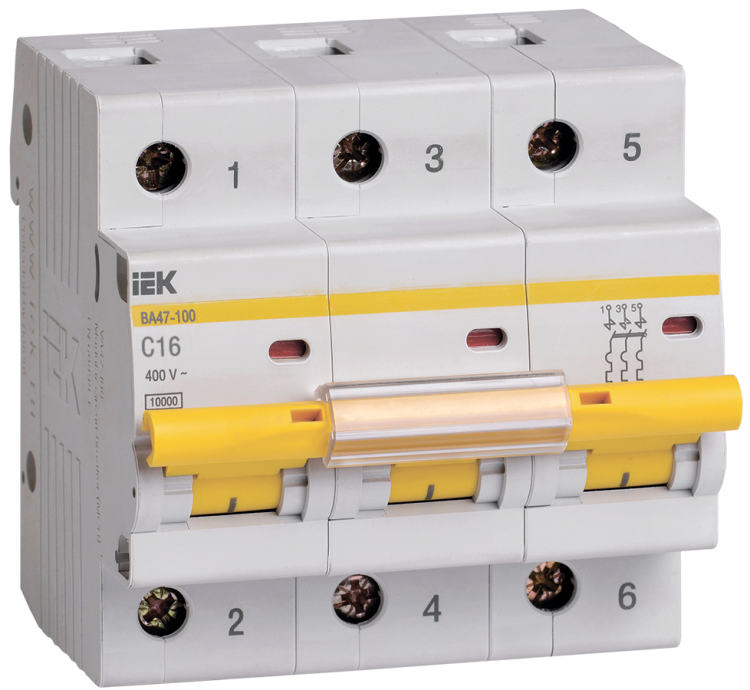

Выключатель автоматический трехполюсный ВА47-100 16А C 10кА KARAT | MVA40-3-016-C IEK

Автоматический выключатель модульный трехполюсный 16А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для промышленного, так и для бытового использования, обеспечивает надежную работу при высоких токах и широком диапазоне температур.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А 10кА характеристика С ВА47-100 защищает распределительные и групповые цепи с активной и индуктивной нагрузкой - например, двигатели, трансформаторы, освещение, группы розеток. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности (10 кА) может использоваться в качестве вводного автомата.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживается без срабатывания
• Количество полюсов: 3 - защита всех трёх фаз одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380–400 В переменного тока
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, светильники)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить аварийный ток до 10 000 А
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Род тока: переменный (AC), частота 50 Гц
• Максимальное сечение кабеля: 25 мм2 - подходит для медных проводов до этого сечения
• Ширина по модулям: 4,5 модуля (9 мм каждый) - занимает 40,5 мм в щите
• Глубина монтажа: 74,3 мм - требует достаточного места внутри шкафа
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги, снижает повреждение оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Автоматический выключатель модульный ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются зажимы с насечками - они обеспечивают прочное соединение и снижают нагрев. Подключение кабелей допускается сечением до 25 мм2. Монтаж выполняется в щитах с глубиной не менее 74,3 мм. Автомат совместим с другими изделиями серии KARAT, что упрощает сборку унифицированных щитов. Защелка имеет двойное фиксированное положение - предотвращает случайное выпадение из рейки.

Безопасность и стандарты

Автоматический выключатель ВА47-100 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Соответствие нормам гарантирует безопасность при работе в сетях до 400 В. Класс токоограничения 3 обеспечивает минимальное воздействие энергии дуги на оборудование. IP20 не предусматривает защиту от воды - использование вне закрытых щитов запрещено.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на короткие замыкания
• Яркий индикатор положения контактов - легко определить, включен ли автомат
• Улучшенная рукоятка с большей площадью захвата - удобнее в управлении, особенно в перчатках
• Насечки на зажимах - снижают переходное сопротивление, уменьшают нагрев и усиливают механическую устойчивость
• Высокая отключающая способность (10 кА) - позволяет использовать в качестве вводного аппарата даже в крупных объектах
• Широкий температурный диапазон - надежная работа в неотапливаемых помещениях зимой

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку в сырых, пыльных или открытых местах - требуется герметичный щит
• Не рекомендуется для защиты светодиодных источников питания с высокими импульсными токами - возможны ложные срабатывания
• Максимальное сечение кабеля 25 мм2 - не подходит для мощных вводов выше 100 А
• Не является дифференциальным автоматом - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Вводной автомат в этажном щите многоквартирного дома
• Защита трёхфазного электродвигателя на конвейере
• Щит управления насосной станцией
• Распределительный автомат для группы розеток в цеху
• Щит на производстве с холодильным оборудованием и компрессорами

Практические советы

• Выбирая ВА47-100, проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2
• При монтаже затягивайте зажимы равномерно, чтобы избежать перегрева
• Для защиты от утечек тока параллельно установите УЗО - этот автомат не обладает функцией дифзащиты
• При установке в холодных помещениях учтите, что при температуре ниже -40 C возможно изменение характеристик срабатывания
• При замене старого автомата - убедитесь, что новый также имеет три полюса и класс токоограничения 3
• Серия KARAT от IEK совместима с аксессуарами (блокировки, сигнализация) - можно расширить функционал без переделки щита
