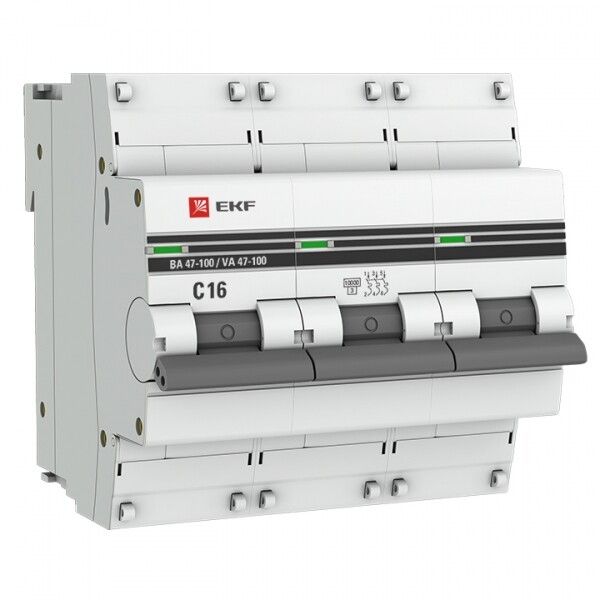

Выключатель автоматический трехполюсный ВА 47-100 16А C 10кА PROxima | mcb47100-3-16C-pro EKF

Автоматический выключатель модульный трехполюсный 16А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах на 400 В, устанавливается на DIN-рейку и обеспечивает надежную работу при температуре от -10 до +50 C.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 16А C 10кА ВА 47-100 защищает трёхфазные цепи переменного тока частотой 50 Гц. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных помещений, на объектах с оборудованием типа насосов, компрессоров, конвейеров и других трёхфазных нагрузок.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 400 В (переменный ток) - рассчитан на трёхфазные сети 380–400 В
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Сечение провода: 1–35 мм2 - совместим с медными проводниками этого диапазона
• Модульная ширина: 4,5 модуля - занимает 4,5 стандартных модулей на DIN-рейке (1 модуль = 17,5 мм)
• Глубина монтажа: 45 мм - требует свободного места в щите минимум этой глубины
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на оборудование
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; не для улицы и сырых помещений
• Рабочая температура: -10…+50 C - можно использовать в неотапливаемых помещениях, но не в условиях сильных морозов
• Потери мощности: 6,2 Вт - энергопотребление при работе, влияет на нагрев в плотно укомплектованных щитах
• Частота: 50 Гц - только для сетей с промышленной частотой
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, где возможны скачки напряжения
• Серия: ВА 47-100 - соответствует требованиям ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

Автоматический выключатель модульный трехполюсный 16А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте провода сечением 1–35 мм2. Зажимы позволяют затянуть провод без предварительной опрессовки, но рекомендуется применять наконечники для многожильных проводов. Установка выполняется в щитах с достаточным зазором вокруг корпуса - особенно важно учитывать глубину монтажа (45 мм) и наличие свободного пространства для открывания крышки. Не устанавливайте рядом с источниками тепла выше 50 C.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 и МЭК 60898-2-2006, что подтверждает соответствие европейским и российским нормам безопасности. Класс токоограничения 3 и уровень защиты IP20 обеспечивают безопасность при эксплуатации в закрытых щитах. Номинальное импульсное выдерживаемое напряжение 4 кВ позволяет выдерживать кратковременные скачки напряжения, характерные для промышленных сетей. Климатическое исполнение УХЛ3.1 указывает на возможность работы в умеренно холодном и влажном климате, но внутри помещений.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель реагирует на длительную перегрузку, электромагнитный - на внезапное КЗ
• Высокая отключающая способность (10 кА) - подходит для мест с высокой вероятностью КЗ, например, возле трансформаторов
• Совместимость с большинством типовых щитов благодаря стандартизированному формату DIN-рейки
• Долгий срок службы: гарантия 84 месяца (7 лет) - свидетельство качества сборки и материалов
• Подходит как для бытовых, так и для промышленных задач - универсальное решение

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от воды и пыли
• Не работает при температуре ниже -10 C - не подходит для неотапливаемых чердаков или зимних ангаров
• Характеристика “C” не подходит для оборудования с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт); для них лучше выбрать “D”
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц

Примеры использования

• Защита трёхфазного станка с двигателем 3 кВт в мастерской
• Щитовая автоматика в административном здании для питания группы розеток и света
• Распределительный щит на складе с конвейерной линией
• Обеспечение безопасности в котельной с трёхфазными насосами

Практические советы

• Перед установкой проверьте, чтобы суммарная нагрузка всех фаз не превышала 16 А на каждую - перегрузка вызовет ложные срабатывания
• При монтаже в плотно заполненном щите учтите потери мощности (6,2 Вт) - они увеличивают внутреннюю температуру, поэтому оставляйте воздушные зазоры между устройствами
• Для многожильных проводов используйте наконечники - это повысит контакт и исключит перегрев
• Если в цепи есть частотный преобразователь или ИБП - убедитесь, что он совместим с характеристикой “C”; возможно, потребуется более мягкая характеристика “D”
• Проверяйте состояние контактов через 1–2 года - особенно в условиях высоких нагрузок или пыльной среды
• Автоматический выключатель модульный трехполюсный 16А C 10кА ВА 47-100 от EKF PROxima - один из самых распространённых решений в России; его артикул mcb47100-3-16c-pro легко найти в каталогах и заказать в запас
