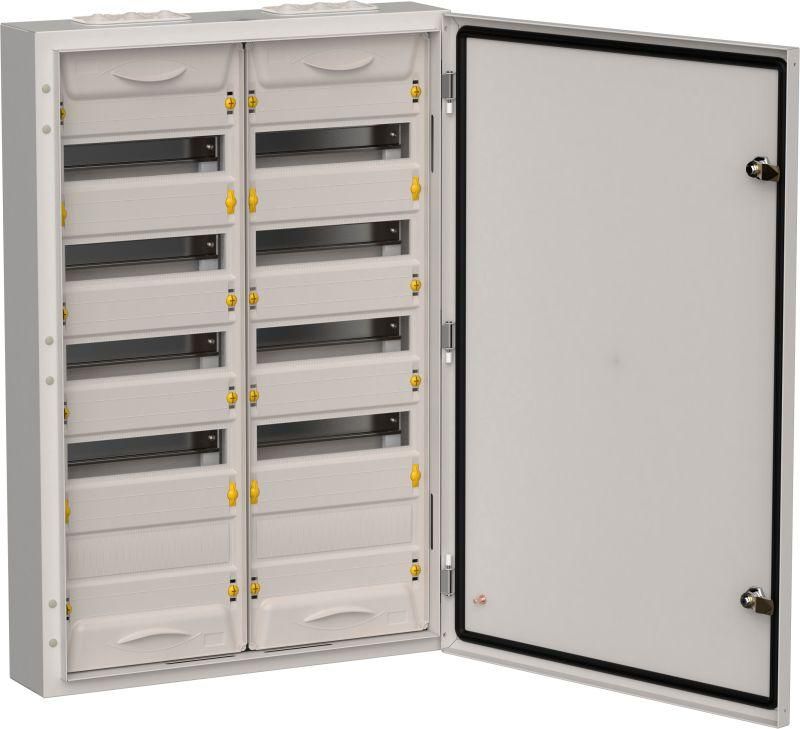

Корпус ЩРн-120 (2х60) TITAN 5 835х570х140 IP54 метал. сер. IEK TI5-50-N-2X060-54-7035

Корпус металлический ЩРн-120 (2х60) 835х570х140 IP54 серый от бренда IEK (ИЭК) - это надёжный щит для сборки распределительных устройств в условиях повышенной запылённости и влажности. Артикул ti5-50-n-2x060-54-7035 соответствует серии TITAN и предназначен для установки в помещениях с нормальной средой, где требуется защита оборудования от внешних воздействий.

Назначение и область применения

Корпус ЩРн-120 используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле, контакторами. Применяется для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Подходит для защиты цепей от перегрузок и коротких замыканий. Часто устанавливается в жилых домах, офисах, производственных помещениях, на объектах ЖКХ и промышленности.

Технические характеристики

• Тип изделия: щит распределительный
• Модульная ширина: 120 модулей (стандарт 17,5 мм на модуль - позволяет разместить до 120 однополюсных автоматов)
• Габариты: 835×570×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для помещений) и от брызг воды со всех сторон
• Количество рядов: 10 - обеспечивает компактную и организованную установку модулей
• Наличие DIN-рейки: да - стандартные рейки для фиксации модульной аппаратуры
• Способ монтажа: навесной - крепится к стене с помощью кронштейнов или болтов
• Тип крышки: закрытого типа - герметичная, с уплотнителем, предотвращает доступ пыли и влаги внутрь
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим с любыми модульными устройствами, установленными на DIN-рейку шириной 35 мм. Для монтажа используются четыре точки крепления на задней стенке. Глубина 140 мм позволяет разместить устройства с крупным корпусом, включая некоторые модели УЗО и АВ. Перед установкой проверьте, что посадочное место на стене выдерживает вес щита - с полной нагрузкой он может достигать более 15 кг. Крышка открывается на петлях, имеет зажимы для фиксации в закрытом положении.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP54 соответствует условиям эксплуатации в помещениях класса IP54 - допускается использование в неотапливаемых помещениях, на лестничных клетках, в подъездах, на производстве при наличии минимального уровня влажности. Наличие уплотнителей на крышке снижает риск попадания влаги и пыли внутрь.

Преимущества

• Высокая прочность стального корпуса - устойчив к механическим повреждениям
• Удобная модульная вместимость - 120 модулей позволяют собирать сложные системы управления
• Защита IP54 - оптимальный баланс между стоимостью и уровнем защиты для большинства бытовых и промышленных задач
• Серый цвет - маскирует следы эксплуатации, хорошо сочетается с интерьером
• Долгий срок службы - 15 лет гарантирует долгую работу без необходимости замены

Ограничения применения

• Не предназначена для установки на улице - IP54 не защищает от прямого дождя или струй воды
• Не рекомендуется использовать в местах с постоянным воздействием химически активных паров, кислот, щелочей - материал не устойчив к агрессивной среде
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• При температурах ниже -25C возможна потеря эластичности уплотнителей - перед монтажом в холодных регионах проверяйте соответствие климатического исполнения

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит освещения и силовой сети в административном здании
• Распределительный щит на участке производства с конвейерами и насосами
• Автономный щит для теплого пола, вентиляции и систем безопасности в частном доме

Практические советы

• Перед сборкой щита рассчитайте количество модулей: один автомат = 1–2 модуля, УЗО = 2–4 модуля - избыток места лучше, чем недостаток
• Обязательно используйте термоусадочные трубки или маркировочные бирки - в щите с 120 модулями легко потерять ориентацию
• При монтаже на стену используйте анкерные болты, особенно если стена гипсокартонная - потребуется усиление
• Не забудьте про провода питания: входящие кабели должны иметь радиус изгиба не менее 5–7 диаметров кабеля, чтобы не повредить изоляцию
• Щит ЩРн-120 от IEK (ИЭК) серии TITAN - это проверенный вариант; аналоги других брендов часто имеют меньшую толщину стали или некачественные уплотнители
