Корпус ЩРв-120 (2х60) TITAN 5 880х625х130 IP31 сер. метал. IEK TI5-50-V-2X060-31-7035

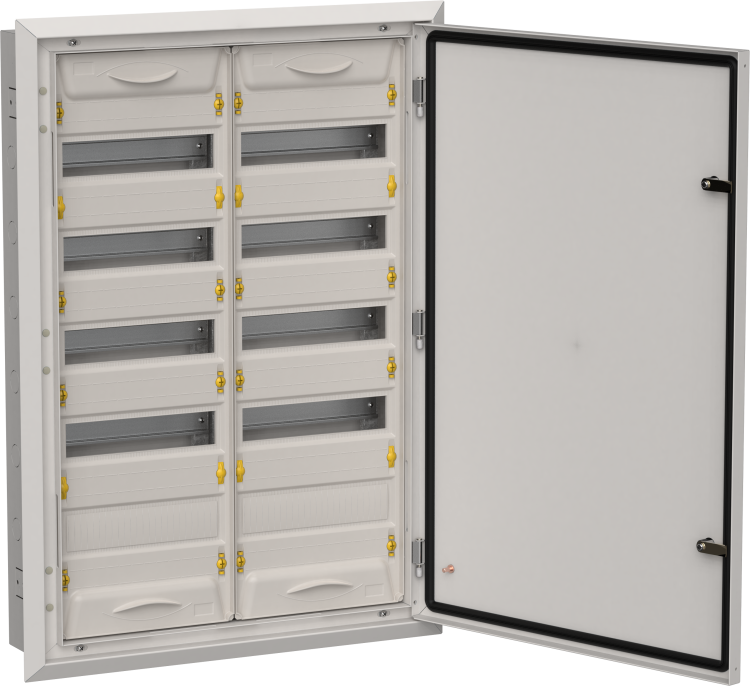

Корпус металлический ЩРв-120 (2х60) 880х625х130 мм IP31 серый (одна дверь) от бренда IEK предназначен для компактной сборки распределительного щита в условиях внутренней установки. Артикул ti5-50-v-2x060-31-7035 соответствует серии TITAN и обеспечивает надежную защиту оборудования на 15 лет.

Назначение и область применения

Корпус ЩРв-120 используется для монтажа распределительных электрощитов в помещениях с нормальной влажностью. Он подходит для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Защищает автоматические выключатели, УЗО, контакторы и другую модульную аппаратуру от внешних воздействий. Применяется в жилых домах, офисах, административных зданиях и промышленных объектах с контролируемой средой.

Технические характеристики

• Общий размер: 880×625×130 мм - позволяет разместить до 120 модулей стандартной ширины 17,5 мм;
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии;
• Цвет: серый - совместим с большинством интерьеров и легко сочетается с другими элементами;
• Степень защиты: IP31 - предотвращает попадание твердых предметов диаметром более 2,5 мм и вертикально падающих капель воды;
• Количество рядов: 5 - обеспечивают равномерное распределение нагрузки и удобство прокладки проводов;
• DIN-рейка: есть - стандартная, для фиксации модульной аппаратуры;
• Тип крышки: закрытого типа - герметичная, с одной дверью для доступа к оборудованию;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и правильном монтаже;
• Способ монтажа: скрытой установки - встраивается в стену, требует подготовки ниши.

Совместимость и монтаж

Корпус ЩРв-120 совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715. Для монтажа требуется подготовить нишу в стене с габаритами не менее 900×640×150 мм - с запасом на изоляцию и крепление. Крепится к стене через отверстия в задней части корпуса. Подключение проводов осуществляется через кабельные вводы, которые необходимо просверлить самостоятельно. Не рекомендуется использовать в местах с высокой вибрацией или частыми ударными нагрузками.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP31 гарантирует безопасность при случайном прикосновении к токоведущим частям внутри щита. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая прочность стали обеспечивает долговечность даже при частом обслуживании;
• Удобная вместимость - 120 модулей позволяют собирать сложные системы управления и защиты;
• Скрытое исполнение экономит пространство и сохраняет эстетику интерьера;
• Одна дверь упрощает контроль и снижает риск неквалифицированного доступа;
• Готовая система крепления DIN-реек исключает необходимость самостоятельной установки направляющих.

Ограничения применения

• Не предназначена для наружной установки - IP31 недостаточна для защиты от дождя, пыли и агрессивной среды;
• Не подходит для помещений с повышенной влажностью (бассейны, парилки, подвалы без вентиляции);
• Требует точной подготовки ниши - нельзя монтировать поверх стены или на подвесных конструкциях;
• Не имеет встроенных вводов - все отверстия для кабелей делаются вручную, что увеличивает время монтажа;
• Не рассчитана на работу при температуре ниже –10C или выше +40C без дополнительного теплового регулирования.

Примеры использования

• Главный распределительный щит в квартире или офисе - для группового учета и защиты освещения, розеток и мощных потребителей;
• Подъездный щит в многоквартирном доме - для распределения энергии между этажами;
• Локальные щиты на производстве - для управления насосами, вентиляторами и маломощным оборудованием;
• Аварийные системы - как основной корпус для УЗО и автоматических выключателей в системах бесперебойного питания.

Практические советы

• Перед монтажом проверьте глубину ниши - корпус имеет толщину 130 мм, учтите толщину отделочных материалов;
• Используйте термостойкие кабельные вводы и хомутики для фиксации проводов - это продлит срок службы изоляции;
• Не перегружайте один ряд - распределяйте оборудование равномерно по пяти рядам для лучшей теплоотдачи;
• При необходимости замены оборудования - откройте дверцу и отсоедините питание перед работой;
• Для длительной работы в условиях постоянной нагрузки - периодически проверяйте состояние контактных соединений и степень нагрева автомата.
