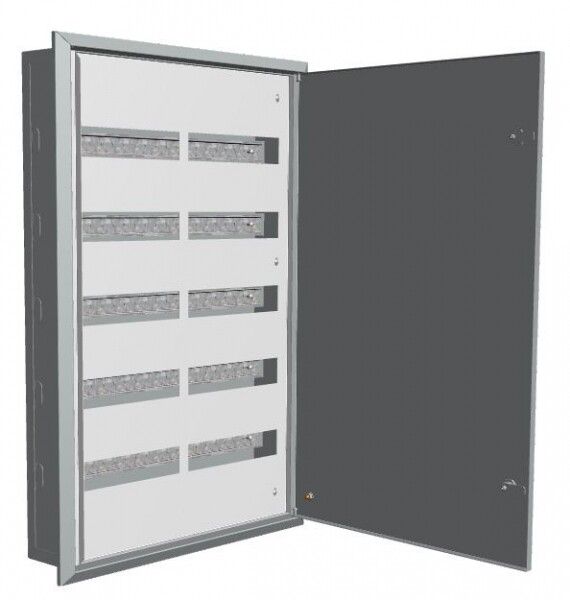

Щит распределительный встраиваемый ЩРВ-120 (ВхШхГ) 834х560х120мм IP31 PROxima | mb11-120 EKF

Щит распределительный встраиваемый ЩРВ-120 (834х560х120) IP31 от бренда EKF серии PROxima предназначен для компактного размещения автоматических выключателей, УЗО и другого модульного оборудования в стене. Его прочная стальная конструкция и степень защиты IP31 делают его надёжным решением для внутренней установки в помещениях с умеренной влажностью.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-120 используется для организации распределения электроэнергии внутри зданий. Подходит для монтажа в жилых домах, офисах, административных и производственных помещениях. Обеспечивает безопасную и организованную сборку групповых цепей освещения, розеток, силового оборудования. Применяется там, где требуется скрытая установка и защита от случайного прикосновения к токоведущим частям.

Технические характеристики

• Габариты: 834×560×120 мм (высота × ширина × глубина)
• Глубина монтажа: 110 мм — позволяет установить в стене без выпуклости после отделки
• Количество модулей DIN: 120 — совместим с любыми стандартными модулями 17,5 мм шириной
• Напряжение: 380 В — рассчитан на трёхфазные сети
• Номинальный ток: 125 А — максимальный допустимый ток через главный ввод
• Материал корпуса: сталь по ГОСТ 1050-88 — прочная, не деформируется при нагрузках
• Степень защиты: IP31 — защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Наличие DIN-рейки: да — предварительно установлены три рейки для быстрого монтажа устройств
• Тип крышки: закрытого типа — плотно прилегает к раме, исключает доступ к внутренним элементам без ключа
• Замок: цилиндровый — ключевой тип запирания, совместим с большинством стандартных цилиндров
• Цвет: RAL 7035 (серый светло-серый) — матовое порошковое покрытие, устойчиво к царапинам
• Гарантия: 60 месяцев — один из самых длинных сроков в классе аналогичных изделий

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-120 монтируется исключительно в стену — требует подготовки ниши глубиной не менее 110 мм. Корпус имеет фланцы для крепления к бетону или кирпичу с помощью анкеров. Для точного расположения используйте уровень: габариты 834×560 мм позволяют разместить до 10 рядов модулей. Съёмная фальш-панель упрощает первоначальный монтаж проводов и коммутационных аппаратов. После установки всех устройств панель возвращается на место, обеспечивая эстетичный вид. Кабели заводятся через перфорированные отверстия в основании и боках — можно использовать кабельные вводы с уплотнителями (не входят в комплект).

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Конструкция исключает доступ к токоведущим частям при закрытой крышке. Материалы корпуса прошли фосфатирование и окраску порошковым методом — обеспечивают долговременную коррозионную стойкость. Напряжение 380 В и ток 125 А соответствуют нормам для распределительных щитов в многоквартирных и промышленных объектах. Цилиндровый замок повышает безопасность против несанкционированного вскрытия.

Преимущества

• Высокая механическая прочность благодаря сварному корпусу из российской стали
• Фосфатировка и порошковое покрытие продлевают срок службы даже в сырых помещениях
• 120 модулей — достаточно для сложных систем управления, включая автоматизацию и учёт
• Скрытая установка сохраняет интерьер, не занимает полезное пространство
• Гарантия 5 лет — выше среднего показателя для аналогичных решений
• Предустановленные DIN-рейки экономят время монтажа

Ограничения применения

• Не подходит для наружной установки — IP31 не защищает от дождя, брызг и пыли в открытых зонах
• Не рекомендован для помещений с постоянной влажностью выше 90% или риском затопления
• Не содержит встроенные кабельные вводы — необходимо докупать уплотнители отдельно
• Комплектация некомплектная — в комплекте только корпус, крышка и замок; все устройства (Автоматы, УЗО, шины) заказываются отдельно
• Подходит только для одноуровневой сборки — нельзя устанавливать два яруса в одной нише

Примеры использования

• Главный распределительный щит в квартире или таунхаусе — управление всеми этажами
• Распределительный щит на этаже многоэтажного дома — питание нескольких квартир
• Щит для группы станков в цеху — организация питания с УЗО и автоматами
• Административное здание — распределение освещения, розеток и кондиционирования
• Общественные учреждения — школы, больницы, детские сады

Практические советы

• Перед монтажом проверьте глубину ниши — она должна быть минимум 110 мм, чтобы корпус полностью вошёл в стену
• Используйте уровни при разметке: щит ЩРВ-120 имеет значительные габариты, малейший перекос будет заметен после отделки
• Для удобства обслуживания оставьте свободное пространство перед щитом — хотя он встраиваемый, дверца должна открываться на 90° без препятствий
• Выбирайте цилиндры с возможностью смены ключа — это важно для объектов с несколькими пользователями
• При работе с мощными нагрузками (близко к 125 А) обязательно используйте медные кабели с достаточным сечением — не ниже 25 мм²
• Проверьте соответствие DIN-рейки: если планируете монтаж нестандартных устройств, убедитесь, что они подходят под 35 мм рейку
