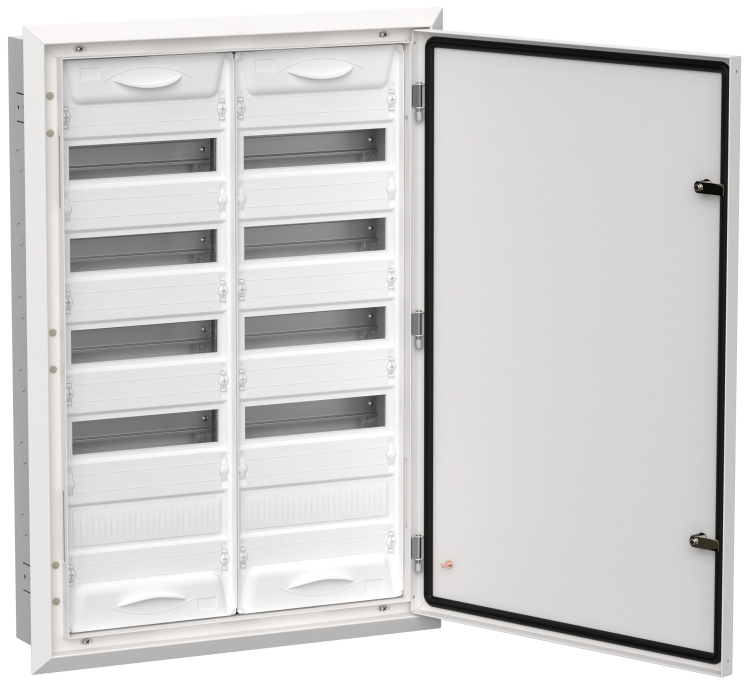

Корпус металлический ЩРв-120 (2х60) 880х625х130 IP31 бел. TITAN 5 IEK TI5-50-V-2X060-31

Корпус металлический ЩРв-120 (2х60) 880х625х130 мм IP31 белый (одна дверь) от бренда IEK предназначен для компактной сборки распределительного щита в условиях внутренней установки. Этот щит рассчитан на работу с модульной аппаратурой и подходит для систем освещения, бытовых и промышленных сетей 230/400 В. Артикул ti5-50-v-2x060-31 соответствует серии TITAN 5.

Назначение и область применения

Корпус металлический ЩРв-120 используется для монтажа распределительных щитов, где требуется ввод и распределение электроэнергии по групповым цепям. Подходит для защиты от перегрузок и коротких замыканий в жилых, офисных и производственных помещениях. Применяется там, где важна надёжная фиксация автоматических выключателей, УЗО, реле и других устройств на DIN-рейках.

Технические характеристики

• Общая модульная ширина: 120 модулей (2×60 - два ряда по 60 модулей каждый)
• Габариты: 880 × 625 × 130 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество рядов: 5 - позволяет равномерно распределить нагрузку по высоте
• DIN-рейка: установлены две рейки (по одной на каждом ряду), совместимы со стандартными модулями 17,5 мм
• Тип крышки: закрытого типа, одна дверца с защёлкой
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Способ монтажа: скрытая установка - встраивается в стену, требует подготовки ниши

Совместимость и монтаж

Корпус металлический ЩРв-120 совместим со всеми типовыми модульными устройствами, устанавливаемыми на DIN-рейку (например, автоматы ABB, Schneider Electric, IEK, Legrand). Для монтажа необходимо:

• Подготовить нишу в стене с габаритами не менее 900×650×150 мм (с запасом на изоляцию и крепление)
• Убедиться, что стена прочная (бетон, кирпич); не рекомендуется для гипсокартона
• Проверить соответствие посадочного профиля - корпус имеет фланцы для крепления саморезами через отверстия в боковых стенках
• Не забудьте оставить зазор 10–15 мм вокруг корпуса для теплоотвода и доступа к проводам

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-1. Степень защиты IP31 обеспечивает безопасную работу в помещениях с нормальной влажностью (класс II по степени опасности поражения током). Материал корпуса - оцинкованная сталь с антикоррозийным покрытием, не поддерживающим горение.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Равномерное распределение модулей по двум рядам снижает риск перегрева
• Белый цвет легко сочетается с интерьером помещений
• Одна дверца упрощает обслуживание и контроль
• Срок службы 15 лет - гарантирует долговременную эксплуатацию без замены

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя и пыли
• Запрещено использовать в местах с постоянным воздействием влаги, химически активных сред или взрывоопасных зонах
• Скрытый монтаж требует предварительной подготовки стены; не подходит для временной или мобильной установки
• Глубина 130 мм ограничивает использование крупногабаритных устройств (например, некоторых УЗО с функцией защиты от импульсных перенапряжений)

Примеры использования

• Распределительный щит в квартире - вводный автомат, группы освещения, розеток, кухни и ванной
• Щит управления в офисном здании - распределение энергии по этажам
• Локальный щит на производстве - питание станков, светильников, сигнализации
• Аварийный щит в подъезде - для автономного питания эскалаторов, лифтов, emergency-освещения

Практические советы

• Перед монтажом проверьте, чтобы все устройства поместились в 120 модулей - учтите ширину каждого автомата (обычно 17,5 мм на один модуль)
• Используйте термостойкие клеммы и кабели сечением, соответствующим нагрузке - особенно важно при максимальной загрузке
• При скрытом монтаже заранее продумайте маршруты ввода и вывода кабелей - предусмотрите входные отверстия с герметизацией
• Для удобства обслуживания рекомендуется размещать часто используемые устройства (например, УЗО) в верхних рядах
• При необходимости можно дополнительно установить внутренние перемычки между рядами для выравнивания потенциала
