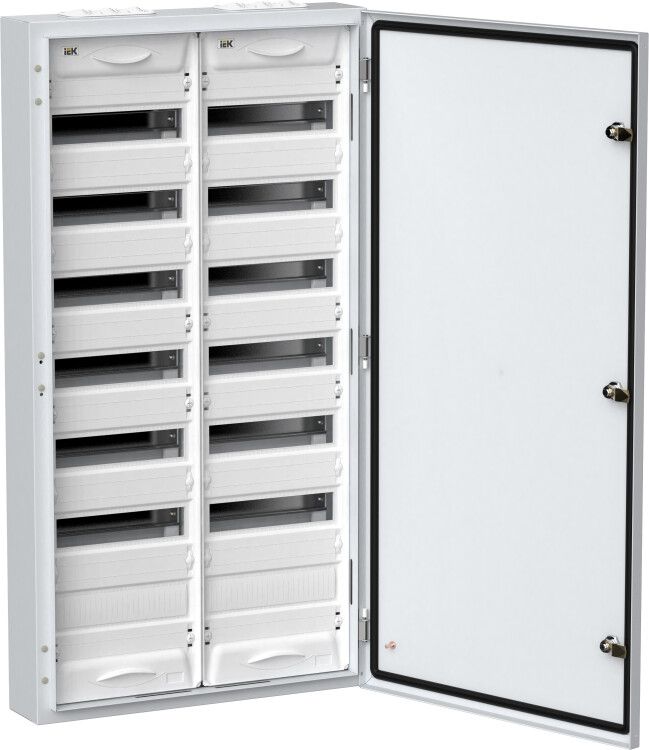

Корпус металлический ЩРн-168 (2х84) 1085х570х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-2X084-54

Корпус металлический ЩРн-168 (2х84) 1085х570х140 IP54 белый (одна дверь) от бренда IEK предназначен для установки внутри помещений и используется как основа для сборки распределительных щитов с модульной аппаратурой. Этот корпус из серии TITAN обеспечивает надежную защиту оборудования и удобен для монтажа на стене. Артикул ti5-50-n-2x084-54 соответствует модели с 168 модулями и степенью защиты IP54.

Назначение и область применения

Корпус ЩРн-168 применяется для сборки распределительных щитов в системах электроснабжения напряжением 230/400 В. Он защищает автоматические выключатели, УЗО, контакторы и другую модульную аппаратуру от внешних воздействий. Подходит для объектов жилой, коммерческой и промышленной недвижимости: многоквартирные дома, офисы, цеха, склады, насосные станции. Благодаря высокой степени защиты IP54, корпус можно устанавливать в помещениях с повышенной влажностью или запыленностью - например, в подвале, котельной или на производстве.

Технические характеристики

• Тип изделия: распределительный щит
• Модульная емкость: 168 модулей (2×84 - две вертикальные колонки по 84 модуля каждая)
• Габариты: 1085 × 570 × 140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Способ монтажа: навесной (крепление на стену)
• Количество рядов DIN-реек: 7 (две колонки по 3–4 рейки, в зависимости от расположения)
• Наличие DIN-реек: да, в комплекте
• Тип крышки: закрытого типа, с одной дверью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Перенавешиваемая дверь: возможность изменения направления открывания
• Кабельный ввод: многофункциональный, с возможностью герметизации
• Шины и суппорты: входят в комплект

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме EN 60947). DIN-рейки установлены заранее, что позволяет сразу начинать монтаж аппаратуры. Отсутствие перегородки между двумя колонками упрощает прокладку кабелей и соединений между левой и правой частями щита. Для крепления используются четыре точки на задней стенке - достаточно предварительно просверлить отверстия в стене и зафиксировать корпус саморезами. Кабельный ввод расположен в нижней части корпуса; он рассчитан на ввод нескольких силовых и слаботочных кабелей одновременно. После монтажа рекомендуется использовать пластиковые или резиновые вставки для герметизации входов.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 гарантирует безопасную работу в условиях пыли и случайных брызг воды. Комплектация с заземляющими шинами и суппортами обеспечивает надежное заземление всей системы. Возможность пломбирования фальш-панели позволяет контролировать доступ к внутренним элементам - важно для объектов с ограниченным доступом (например, ЖКХ, школы, больницы).

Преимущества

• Увеличенное пространство за DIN-рейками - легко прокладывать и фиксировать кабели, даже толстые многожильные
• Съемная монтажная рама - позволяет собирать и проверять схему до установки в корпус
• Перенавешиваемая дверь - удобна при ограниченном пространстве вокруг щита
• Высокая плотность модулей - 168 мест позволяют разместить комплексную систему защиты и управления
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии
• Комплексная комплектация - все необходимое для сборки есть в коробке: шины, суппорты, DIN-рейки

Ограничения применения

• Не предназначен для наружной установки - IP54 не защищает от постоянного дождя или прямого попадания воды
• Не подходит для взрывоопасных сред (не имеет взрывозащиты Ex)
• Максимальная нагрузка на корпус - до 50 кг; при большом весе оборудования требуется усиленное крепление
• Не содержит встроенных термореле или вентиляции - при высоких температурах окружающей среды необходимо дополнительно организовать теплоотвод
• Белый цвет менее устойчив к загрязнению - требует регулярной уборки в промышленных условиях

Примеры использования

• Главный распределительный щит в квартире или доме с несколькими этажами
• Щит освещения и розеток в административном здании
• Распределительный щит на производственной линии для питания станков и датчиков
• Щит управления насосной группой в канализационной станции
• Аварийный щит резервного питания в медицинском учреждении

Практические советы

• Перед монтажом проверьте, чтобы глубина корпуса (140 мм) была достаточна для ваших устройств - особенно если используются крупные автоматы или преобразователи частоты
• При прокладке кабелей используйте кабельные каналы или хомутики - так легче обслуживать щит в будущем
• Если щит будет установлен рядом с источником тепла (например, котлом), предусмотрите воздушный зазор минимум 10 см
• При необходимости увеличить количество модулей - выбирайте другие модели серии TITAN с емкостью до 216 модулей
• Для долговечности периодически проверяйте затяжку болтов крепления и состояние уплотнителей двери
