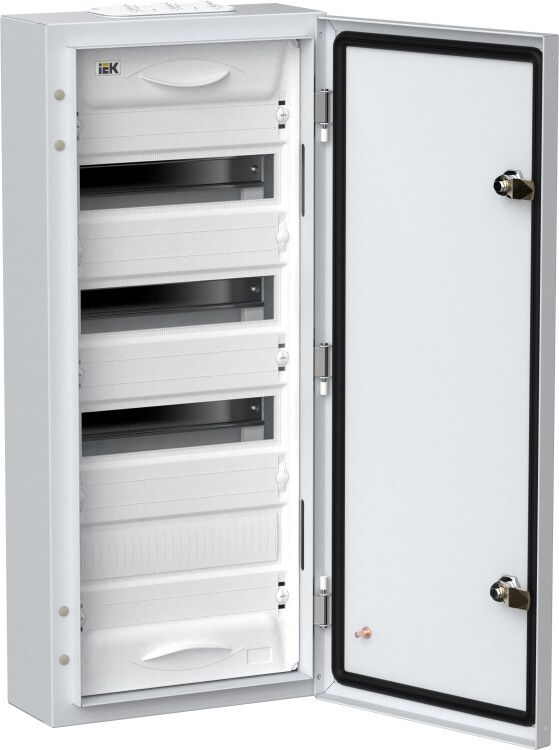

Корпус металлический ЩРн-48 (1х48) 710х310х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-048-54

Корпус металлический ЩРн-48 (1х48) 710х310х140 IP54 белый (одна дверь) от бренда IEK - это готовый металлический корпус для сборки распределительного щита с 48 модулями. Подходит для установки в помещениях с повышенной влажностью или запыленностью благодаря защите IP54. Артикул ti5-50-n-048-54 относится к серии TITAN 5, предназначенной для надежного распределения энергии в бытовых и промышленных сетях 230/400 В.

Назначение и область применения

Корпус ЩРн-48 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и другой модульной аппаратуры. Применяется для ввода и распределения электроэнергии в зданиях, на объектах ЖКХ, производстве, торговых центрах и других местах, где требуется защита сети от перегрузок и КЗ. Благодаря степени защиты IP54 подходит для установки в неотапливаемых помещениях, на улице под навесом, в подвалах и технических комнатах.

Технические характеристики

• Количество модулей: 48 (стандарт 17,5 мм на модуль)
• Габариты: 710×310×140 мм (высота × ширина × глубина)
• Материал корпуса: окрашенная сталь
• Цвет: белый (матовая эмаль)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: 4 (по вертикали)
• DIN-рейка: есть, установлены две рейки (C35, 35 мм)
• Тип крышки: закрытого типа, с одной дверью
• Способ монтажа: навесной (на стену)
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим с любой модульной аппаратурой стандарта EN 60947, рассчитанной на установку на DIN-рейку 35 мм. Для монтажа используются предварительно подготовленные крепления на задней стенке. Отсутствие внутренних перегородок позволяет свободно прокладывать кабели между всеми рядами. Съемная монтажная рама упрощает сборку - можно заранее смонтировать все устройства на рейках вне корпуса, затем вставить всю раму целиком. Дверь перенавешивается - её можно установить слева или справа в зависимости от удобства доступа. Кабельный ввод многоканальный, с возможностью герметизации через резиновые вставки.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Защита IP54 обеспечивает безопасную работу в условиях пыли и влажности. Комплектация включает шины PE и N, что исключает необходимость самостоятельной установки заземляющих проводников. Возможность пломбирования фальш-панели позволяет контролировать доступ к внутренним элементам.

Преимущества

• Увеличенное пространство за DIN-рейками - легко прокладываются кабели большего сечения
• Съемная монтажная рама - снижает время установки на 30–40%
• Перенавешиваемая дверь - гибкая адаптация под расположение щита
• Высокая прочность стали - устойчив к механическим воздействиям
• Фальш-панель с возможностью пломбировки - повышает уровень контроля и безопасности

Ограничения применения

• Не предназначен для установки в средах с постоянным контактом с водой (например, в канализационных колодцах)
• Не рекомендован для экстремальных температур ниже -25C и выше +50C - материал и уплотнители не рассчитаны на такие условия
• Не имеет встроенной системы вентиляции - при высоких тепловыделениях внутри щита требуются внешние решения (охлаждение, теплоотвод)
• Подходит только для однофазных и трехфазных систем 230/400 В - не для высоковольтных установок

Примеры использования

• Главный распределительный щит в жилом доме с 48 модулями (ввод, автоматы, УЗО, счетчики)
• Щит освещения и розеток на этаже офисного здания
• Распределительный щит на производственном участке с несколькими станками
• Внешний щит управления насосной станцией в подвале
• Аварийный щит питания для систем пожарной сигнализации

Практические советы

• При выборе места установки учтите глубину корпуса - 140 мм. Убедитесь, что за ним достаточно места для открывания двери и обслуживания
• Для кабелей сечением более 16 мм2 используйте кабельные вводы с увеличенными отверстиями - стандартные могут не подходить
• Перед монтажом проверьте целостность уплотнителей на двери - они обеспечивают защиту IP54
• Если щит будет установлен на улице, обязательно используйте дополнительный козырек для защиты от прямого попадания дождя
• При сборке щита с большим числом кабелей - начинайте с прокладки основных силовых линий, потом подключайте слаботочные
• Артикул ti5-50-n-048-54 - это один из самых популярных вариантов серии TITAN 5; аналогичные модели с другим количеством модулей имеют ту же конструкцию и принцип монтажа
