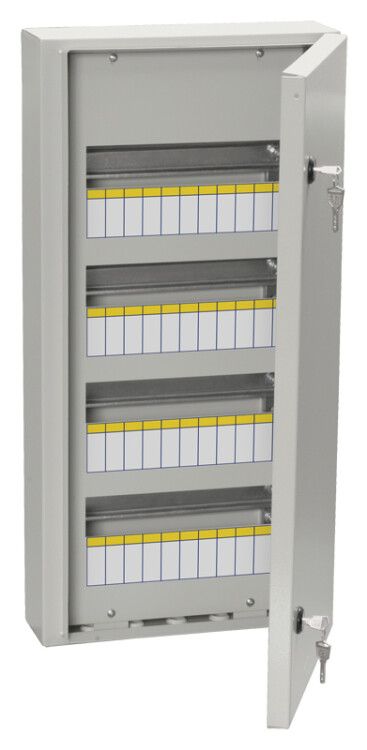

Корпус металлический ЩРн-48з-0 У2 IP54 (ВхШхГ) 670x330x120мм TITAN 3 | MKM11-N-48-54-Z IEK

Корпус металлический ЩРн-48 (670х330х120 мм) IP54 от IEK - это готовый навесной щит для сборки распределительных устройств в условиях сухих помещений. Артикул mkm11-n-48-54-z рассчитан на 48 модулей, имеет степень защиты IP54 и предназначен для открытой установки. Подходит для бытовых, коммерческих и промышленных объектов.

Назначение и область применения

Корпус металлический ЩРн-48 используется для монтажа автоматических выключателей, УЗО, реле, счетчиков и других модульных устройств. Применяется в жилых домах, квартирах, гаражах, офисах и административных зданиях. Подходит для создания распределительных щитов в местах, где требуется защита от пыли и брызг воды - например, в подъездах, на лестничных клетках или в цехах с невысокой влажностью.

Технические характеристики

• Габариты: 670×330×120 мм
• Количество модулей: 48 (стандартная ширина DIN-рейки)
• Материал корпуса и двери: сталь толщиной 0,8–1,0 мм
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Количество вводов кабеля: 5 отверстий диаметром 20 мм, расположены снизу
• DIN-рейка: установлены две рейки (по 24 модуля каждая), всего 4 ряда
• Замок: есть, с возможностью запирания
• Цвет: серый
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩРн-48 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (модуль DIN). Монтаж осуществляется открытым способом - на стену с помощью анкеров или саморезов. Отверстия для кабельного ввода уже просверлены - можно сразу провести силовые и слаботочные линии. Для герметизации рекомендуется использовать резиновые вводы или термоусадочные трубки. Корпус не требует предварительной подготовки поверхности, но необходимо обеспечить доступ к задней части для прокладки кабелей.

Безопасность и стандарты

Произведён в соответствии с техническими условиями YKM.001.2015. Сертифицирован в рамках реестра радиоэлектронной продукции (код РЭ-238/19). Класс защиты IP54 соответствует требованиям ГОСТ 14254. Конструкция исключает случайный доступ к токоведущим частям при закрытой двери. Наличие замка позволяет контролировать доступ к внутреннему оборудованию.

Преимущества

• Высокая прочность за счёт стального корпуса толщиной до 1 мм
• Защита IP54 снижает риск повреждения оборудования от пыли и влаги
• Чётко продуманная компоновка: 4 ряда по 12 модулей позволяют равномерно распределить нагрузку
• Фиксированные вводы кабеля (5×Ø20 мм) экономят время при монтаже
• Лаконичный внешний вид и единый цветовой стиль подходят для любых интерьеров
• Поддерживается производителем IEK - гарантия качества и наличие запчастей

Ограничения применения

• Не предназначен для установки во влажных помещениях с постоянным воздействием воды (бани, прачечные, улица)
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Климатическое исполнение У2 ограничивает работу при температуре ниже −25C
• Корпус некомплектный - не содержит внутреннего оборудования, DIN-рейки и кабельные вводы должны быть докуплены отдельно
• Нет встроенной системы вентиляции - при высокой тепловой нагрузке требуется принудительное охлаждение

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит освещения и розеток в коттедже
• Распределительный щит на входе в гараж или мастерскую
• Аварийное питание для систем безопасности в офисе
• Автоматизация конвейера в легкой промышленности

Практические советы

• Перед монтажом проверьте, что глубина корпуса (120 мм) достаточна для размещения всех модулей - особенно если используются крупные УЗО или автоматы с увеличенной конструкцией
• При использовании нескольких кабелей через одно отверстие применяйте кабельные вводы с уплотнением - так сохранится степень защиты IP54
• Для удобства обслуживания располагайте часто используемые устройства (например, рубильник или УЗО) в верхних рядах
• Не забудьте про заземление: корпус должен быть надёжно соединён с контуром заземления
• При заказе учтите, что корпус не включает DIN-рейки - они продаются отдельно; рекомендуется взять две рейки по 24 модуля
• Для работы в холодных помещениях зимой - убедитесь, что внутри щита не образуется конденсат, особенно после перепадов температур
