Щит распределительный навесной ЩРН-24 (ВхШхГ) 395х310х120мм IP54 Basic|mb24-24-bas|EKF

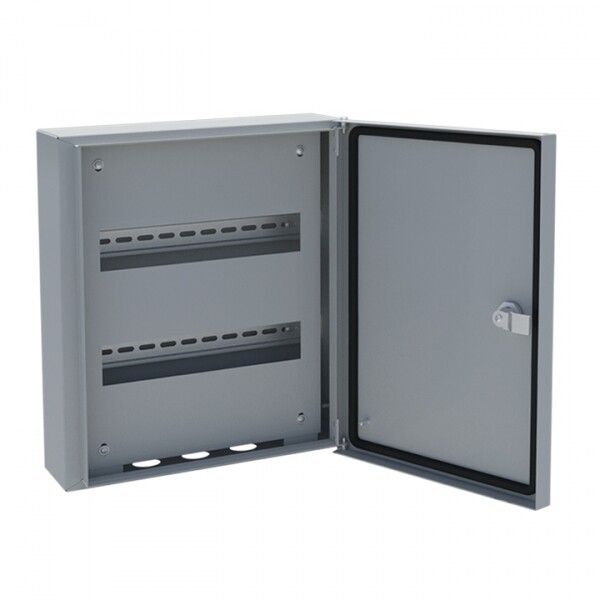

Щит распределительный навесной ЩРН-24 (395х310х120) IP54 Basic от EKF - это надёжный и доступный вариант для сборки распределительных щитов в условиях с высокой запылённостью или повышенной влажностью. Подходит для монтажа на стену, рассчитан на 24 модуля DIN и оснащён прочным стальным корпусом с замком и уплотнителем.

Назначение и область применения

Щит распределительный навесной ЩРН-24 (395х310х120) IP54 Basic предназначен для внутренней установки в помещениях с нормальной средой - жилых домах, офисах, производственных цехах, на объектах ЖКХ и коммунального хозяйства. Его используют для размещения автоматических выключателей, УЗО, реле, счетчиков и другого модульного оборудования. Благодаря степени защиты IP54, щит можно устанавливать в местах с возможным попаданием брызг воды или пыли - например, в подъездах, на лестничных клетках, в котельных или на производстве.

Технические характеристики

• Количество модулей DIN: 24 (стандарт 17,5 мм каждый)
• Габариты корпуса: 395×310×120 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточном количестве, чтобы нарушить работу) и от брызг воды со всех направлений
• Материал корпуса: сталь с порошковым покрытием серого цвета
• Тип крышки: закрытого типа с плотной фиксацией
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа
• Количество рядов: два - позволяет равномерно распределить нагрузку по вертикали
• Установочная глубина: 120 мм - подходит для большинства модульных устройств, включая устройства с широкими контактами
• Гарантия: 60 месяцев (5 лет)
• Наличие DIN-рейки: да - уже установленная, готова к монтажу
• Тип покрытия: дверь имеет сплошной полиуретановый уплотнитель - снижает риск проникновения пыли и влаги

Совместимость и монтаж

Щит распределительный навесной ЩРН-24 (395х310х120) IP54 Basic совместим со всеми стандартными модульными аппаратами, соответствующими DIN EN 60715. Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для фиксации используйте дюбели подходящего диаметра (обычно 6–8 мм). Корпус не требует предварительной подготовки - всё необходимое для установки есть в комплекте. Обратите внимание: внутри щита отсутствуют поводки заземления и монтажный комплект - их необходимо докупить отдельно, если требуется заземление шины или крепление проводов.

Безопасность и стандарты

Щит распределительный навесной ЩРН-24 (395х310х120) IP54 Basic соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Серия Basic прошла проверку на механическую прочность и устойчивость к воздействию внешних факторов. Наличие замка и уплотнителя на двери соответствует нормам безопасности для электроустановок в общественных и производственных зонах.

Преимущества

• Высокая степень защиты IP54 - надёжная работа даже в сложных условиях
• Простая и проверенная конструкция из стали - долговечность и устойчивость к деформации
• Фиксированный уплотнитель на двери - исключает просачивание пыли и влаги без дополнительных затрат
• Легкий вес и компактные габариты - удобен для монтажа в ограниченных пространствах
• Серия Basic - оптимальное сочетание цены и функциональности для массового применения

Ограничения применения

• Не предназначена для наружной установки - не защищена от прямого дождя, снега или постоянного воздействия УФ-излучения
• Толщина металла ниже, чем у серии PROxima - не рекомендуется для мест с высоким риском механических ударов
• Отсутствие в комплекте поводков заземления и маркировочных наклеек - потребуется самостоятельная доработка
• Максимальный ток 125 А - не подходит для крупных распределительных пунктов с мощностью выше этого значения
• Не используется в взрывоопасных зонах - не имеет соответствующих взрывозащитных сертификатов

Примеры использования

• Электрощит в подъезде многоквартирного дома - для групповых автоматов и УЗО
• Распределительный щит на участке производства - для управления светом, вентиляцией и маломощными станками
• Щит в котельной - для контроля насосов, терморегуляторов и аварийной сигнализации
• Общий вводный щит в частном доме - при условии, что суммарная нагрузка не превышает 125 А

Практические советы

• Перед монтажом проверьте, что все модули помещаются в 24 места - некоторые устройства занимают 2–3 модуля (например, трёхфазные УЗО)
• Используйте дополнительную DIN-рейку, если планируете увеличить количество устройств - щит рассчитан на 24, но допускает расширение через внешние рейки
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - особенно если он расположен рядом с нагревательными элементами
• При необходимости заземления - приобретите отдельно поводки заземления и медную шину
• Щит распределительный навесной ЩРН-24 (395х310х120) IP54 Basic от EKF - хорошая основа для бюджетных решений; если нужна более прочная конструкция - рассмотрите серию PROxima
