Корпус метал. навесной 400х300х120 24 мод. IP31 ЩРН-24 | 30203DEK DEKraft APC

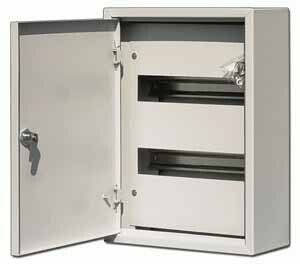

Корпус навесной ЩРН-24 400х300х120 24 модуля IP31 металлический с замком от DEKraft - это надёжный распределительный щит для открытой установки, предназначенный для компоновки автоматических выключателей, УЗО и других модульных устройств в условиях сухих помещений. Артикул 30203dek соответствует серии металлических корпусов Dekraft, обеспечивает жесткую механическую защиту и удобство обслуживания.

Назначение и область применения

ЩРН-24 используется для распределения электроэнергии внутри зданий. Подходит для монтажа в административных, производственных и бытовых помещениях - например, в качестве главного или группового щита на этаже, в подвале, на лестничной клетке. Применяется там, где требуется защита оборудования от случайного прикосновения и пыли, но не требуется герметичность или защита от воды.

Технические характеристики

• Количество модулей: 24 (стандарт 18 мм каждый, два ряда)
• Габариты: 400×300×120 мм (В×Ш×Г)
• Материал корпуса: сталь, толщиной 0,9–1,2 мм
• Цвет: серый (RAL 7035)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Номинальный ток: 125 А
• Напряжение: 220 В
• DIN-рейка: установлены две рейки для модульной аппаратуры
• Клеммы: есть крепления для нулевой (N) и защитной (PE) шины
• Заземление: болты заземления на дверце и корпусе
• Крышка: закрытого типа, с пазом для удержания при открывании
• Количество вводов: 6 (по три отверстия диаметром 36 мм - сверху и снизу)
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40C до +40C в помещениях с нормальной влажностью
• Комплектность: некомплектный - без внутренней аппаратуры

Совместимость и монтаж

ЩРН-24 совместим со всеми стандартными модульными устройствами шириной 18 мм (автоматы, УЗО, реле, контакторы). Монтаж выполняется на стену с помощью кронштейнов или анкеров через отверстия в задней стенке корпуса. Для фиксации используются болты M6. Открытая установка требует доступа к поверхности стены без препятствий. Ввод кабелей возможен только через предварительно просверленные отверстия 36 мм - сверху или снизу. Нет встроенного кабельного ввода, поэтому необходимо использовать гильзы, муфты или вводные патрубки.

Безопасность и стандарты

Изготовлен в соответствии с ГОСТ 14254-96 (IP31) и ГОСТ 15150-69 (климатическое исполнение УХЛ4). Конструкция исключает доступ к токоведущим частям при закрытой двери благодаря съёмной фальшпанели. Замок с ключом предотвращает несанкционированный доступ. Все металлические части корпуса и двери заземлены через отдельные болты.

Преимущества

• Высокая прочность стального корпуса против деформаций и ударов
• Фальшпанель защищает провода и клеммы от внешнего воздействия при работе
• Чёткая разбивка на два ряда позволяет равномерно распределить нагрузку и легко обслуживать устройства
• Наличие двух пар вводов (сверху/снизу) даёт гибкость при прокладке кабеля
• Замок повышает безопасность в местах с высокой проходимостью
• Поддержка стандартных DIN-реек и клемм N/PE снижает время сборки

Ограничения применения

• Не предназначен для установки на улице, в сырых или пыльных средах - IP31 не защищает от брызг и пыли в больших количествах
• Не рекомендуется для помещений с постоянным воздействием влаги, агрессивных газов или химикатов
• Отсутствие заводских кабельных вводов требует самостоятельной подготовки отверстий и фиксации кабелей
• Некомплектность - все внутренние элементы (автоматы, шины, клеммы) должны быть приобретены отдельно
• Максимальный ток 125 А ограничивает применение в крупных промышленных объектах - для более мощных систем нужен щит большего класса

Примеры использования

• Главный распределительный щит квартиры или офиса
• Групповой щит на этаже многоквартирного дома
• Электрощит для насосной станции в сухом техническом помещении
• Распределительный пункт на производстве для управления освещением и маломощными станками
• Аппаратный щит в учебном центре или лаборатории

Практические советы

• Перед монтажом проверьте, что отверстия 36 мм соответствуют вашим кабельным вводам - при необходимости используйте переходники или термоусадочные трубки
• При использовании нескольких кабелей в одном отверстии применяйте кабельную втулку для сохранения степени защиты
• Обязательно подсоедините заземляющий провод к болту на корпусе - даже если он уже заземлён через крепёж
• При планировании компоновки учтите, что 24 модуля = 12 в каждом ряду - лучше заранее распределить нагрузку между рядами
• Для долговечности избегайте установки рядом с источниками тепла или вибраций
• Щит ЩРН-24 от DEKraft хорошо сочетается с продукцией SE (Dekraft): одинаковые размеры, крепления и стандартизация - можно собирать системы из одной серии
