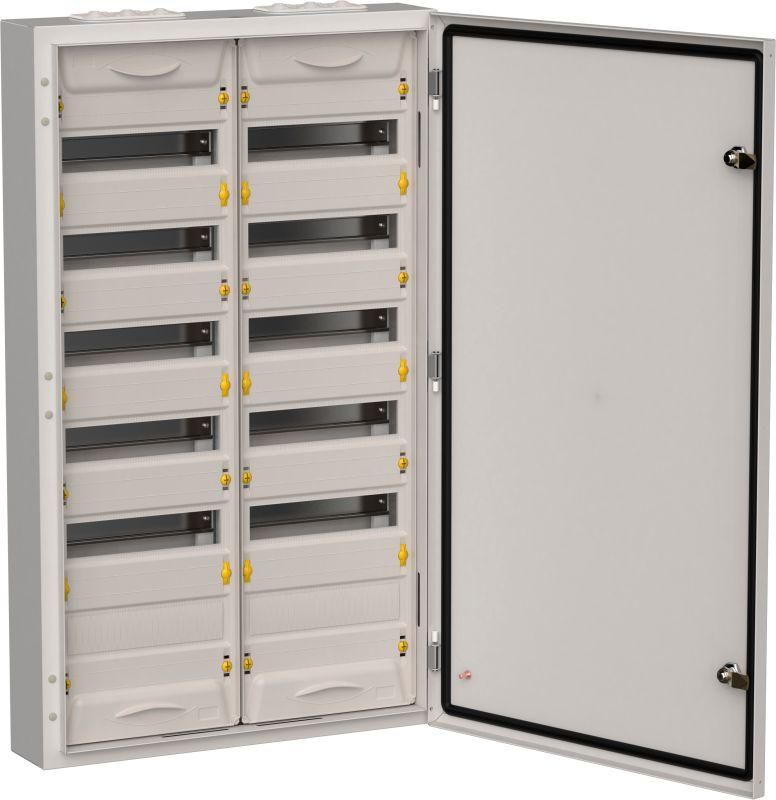

Корпус ЩРн-144 (2х72) TITAN 5 960х570х140 IP54 метал. сер. IEK TI5-50-N-2X072-54-7035

Корпус металлический ЩРн-144 (2х72) 960х570х140 IP54 серый от бренда IEK (ИЭК), артикул ti5-50-n-2x072-54-7035, предназначен для компоновки распределительных щитов с модульной аппаратурой. Этот корпус из стали обеспечивает надежную защиту оборудования в условиях повышенной запыленности и влаги, подходящий для промышленного и коммерческого использования.

Назначение и область применения

Корпус металлический ЩРн-144 (2х72) 960х570х140 IP54 серый используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение 230/400 В. Он защищает автоматические выключатели, УЗО, контакторы и другую модульную аппаратуру от внешних воздействий. Подходит для установки в цехах, на объектах ЖКХ, в офисах, на складах и других помещениях с высокой степенью загрязнения воздуха.

Технические характеристики

• Тип изделия: распределительный щит
• Количество модулей DIN: 144 (два ряда по 72 модуля)
• Габариты: 960×570×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Количество рядов: 6 (по три на каждую половину корпуса)
• Наличие DIN-реек: да, установлены две параллельные рейки по всей высоте
• Способ монтажа: навесной (крепление через отверстия в задней стенке)
• Тип крышки: закрытого типа, с уплотнителем для сохранения степени защиты
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩРн-144 совместим со всеми стандартными модулями DIN 35 мм. Для монтажа используются предварительно выполненные отверстия в задней стенке - достаточно просверлить отверстия в стене и зафиксировать корпус на дюбелях. Крышка открывается на петлях, что позволяет удобно работать внутри без демонтажа всего щита. Уплотнитель на крышке обеспечивает сохранение класса IP54 даже после многократного открывания. Не рекомендуется использовать для монтажа в местах с постоянным прямым потоком воды или подверженных механическому удару.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Материал корпуса - сталь с антикоррозийным покрытием, обеспечивающим долговечность. Напряжение эксплуатации - до 400 В переменного тока. Все элементы конструкции рассчитаны на работу в температурном диапазоне от -25C до +40C.

Преимущества

• Высокая прочность стального корпуса - выдерживает нагрузки и механические повреждения
• Удобная компоновка: два ряда по 72 модуля позволяют разместить сложные системы управления
• IP54 - оптимальная защита для помещений с пылью, влажностью или возможностью случайного попадания брызг
• Фиксированные DIN-рейки снижают риск смещения оборудования при вибрациях
• Серый цвет - устойчив к визуальному старению, хорошо сочетается с промышленным интерьером

Ограничения применения

• Не предназначена для установки на улице - IP54 не гарантирует защиту от длительного дождя или прямого полива
• Не подходит для взрывоопасных зон (не имеет маркировки Ex)
• Не допускается использование в средах с агрессивными химическими веществами (кислоты, щелочи, растворители)
• При монтаже необходимо учитывать минимальный радиус открытия крышки - около 80 см свободного пространства спереди

Примеры использования

• Главный распределительный щит на производстве с несколькими линиями питания
• Щит освещения и силовой сети в административном здании
• Распределительный пункт на складском комплексе с большим числом потребителей
• Щит управления насосными станциями в системах водоснабжения

Практические советы

• Перед монтажом проверьте соответствие габаритов проема в стене - корпус требует минимум 1000×600 мм свободного места для установки
• Используйте только болты M6 или выше для крепления - меньшие могут деформировать тонкостенный корпус
• При прокладке кабелей используйте кабельные вводы с уплотнителями - они сохранят уровень IP54
• Для обслуживания лучше выбирать модели с двойной DIN-рейкой - так легче организовать разделение входа и выхода
• Щит IEK TITAN серии можно легко идентифицировать по характерному серому матовому покрытию и четко выполненным фланцам крышки - это отличает его от аналогов
