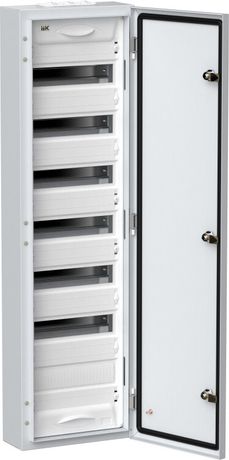

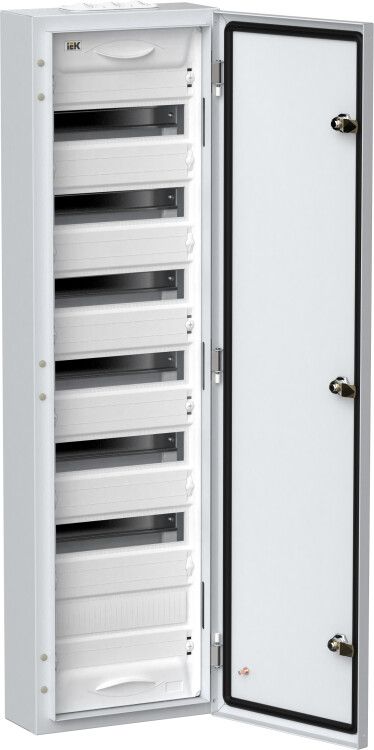

Корпус металлический ЩРн-84 (1х84) 1085х310х140 IP54 бел. (одна дверь) TITAN 5 IEK TI5-50-N-084-54

Корпус металлический ЩРн-84 (1х84) 1085х310х140 IP54 белый (одна дверь) от бренда IEK предназначен для установки внутри помещений в качестве распределительного щита с модульной аппаратурой. Артикул ti5-50-n-084-54 соответствует серии TITAN 5 и обеспечивает надежную защиту оборудования от пыли и брызг воды.

Назначение и область применения

Корпус ЩРн-84 используется для сборки распределительных щитов в системах электроснабжения на напряжение 230/400 В. Он применяется для ввода электроэнергии, её распределения и защиты цепей от перегрузок и коротких замыканий. Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисов, торговых центров, производственных участков, насосных станций и других мест, где требуется надежная защита от внешних воздействий.

Технические характеристики

• Модульная ширина: 84 модуля (соответствует 7 рядам по 12 модулей каждый)
• Габариты: 1085×310×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием белого цвета
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Тип крышки: закрытого типа с одной дверью
• Способ монтажа: навесной (крепление на стену)
• Наличие DIN-рейки: да, установлены три рейки по всей высоте
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми типами модульной аппаратуры, соответствующей стандарту DIN EN 60715 (ширина модуля 17,5 мм). DIN-рейки предварительно смонтированы, что исключает необходимость самостоятельной установки. Крепление осуществляется через четыре точки на задней стенке - для удобства используются саморезы M6 или анкеры в зависимости от основания. Дверь перенавешивается - можно поменять сторону открывания без дополнительных деталей. Кабельный ввод многопозиционный: позволяет провести кабели сверху, снизу и с боков, с возможностью герметизации.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств низкого напряжения. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной влажности и запыленности. Фальш-панель имеет возможность пломбирования - позволяет контролировать доступ к внутренним элементам и предотвращать несанкционированное вмешательство.

Преимущества

• Увеличенное пространство за DIN-рейками - легко прокладывать и фиксировать кабели, даже крупного сечения
• Отсутствие перегородок между секциями - упрощает прокладку шин и перемычек
• Съёмная монтажная рама - позволяет собирать и проверять схему до установки в корпус
• Шины PE и N уже в комплекте - экономят время при монтаже
• Порошковое покрытие - устойчиво к механическим повреждениям и коррозии

Ограничения применения

Не предназначен для установки на улице или в помещениях с постоянным контактом с водой - IP54 не обеспечивает защиту от струй или погружения. Не рекомендован для взрывоопасных зон (не имеет маркировки Ex). Температурный режим ограничен: работает при температурах от -25C до +40C. Превышение нагрузки по числу модулей (более 84) невозможно - корпус рассчитан именно на эту емкость.

Примеры использования

• Главный распределительный щит в многоэтажном доме
• Щит управления конвейерной линией на заводе
• Распределительный щит освещения в торговом центре
• Аварийный щит питания для насосной группы
• Локальный щит для групповой автоматики в административном здании

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны точно совпадать с крепежными точками корпуса
• При прокладке кабелей используйте хомутики и каналы - так сохранится порядок и легче будет обслуживать щит
• Убедитесь, что выбранные автоматы и устройства не превышают суммарную мощность, допустимую для данного корпуса
• Если нужна более плотная герметизация входов кабелей - дополнительно установите резиновые вставки или силиконовый герметик
• Для частых операций обслуживания выбирайте модели с перенавешиваемой дверью - это снижает риск травм при работе в тесных местах
