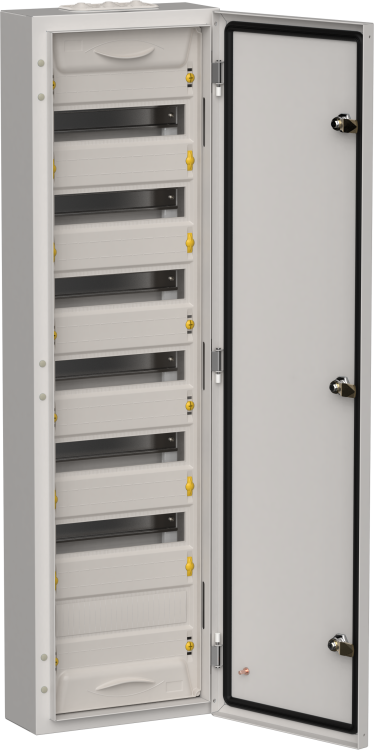

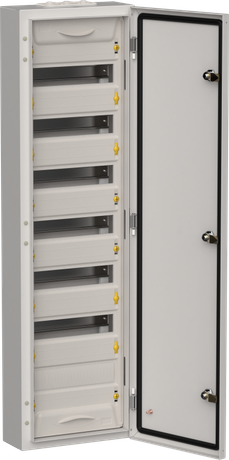

Корпус ЩРн-84 (1х84) TITAN 5 1085х310х140 IP54 метал. сер. IEK TI5-50-N-084-54-7035

Корпус металлический ЩРн-84 (1х84) 1085х310х140 IP54 серый от бренда IEK (ИЭК) - надёжная основа для сборки распределительного щита с модульной аппаратурой. Артикул ti5-50-n-084-54-7035 предназначен для установки в помещениях с повышенной запылённостью, обеспечивая долгую службу и безопасную работу электросетей до 400 В.

Назначение и область применения

Корпус ЩРн-84 используется для сборки распределительных щитов, где требуется ввод и распределение электроэнергии в сетях 230/400 В. Он защищает автоматические выключатели, УЗО, контакторы и другую модульную аппаратуру от внешних воздействий. Подходит для монтажа в жилых домах, офисах, промышленных объектах, на производстве и в коммунальных системах.

Технические характеристики

• Количество модулей DIN: 84 (7 рядов по 12 модулей каждый)
• Габариты: 1085×310×140 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - устойчив к пыли и брызгам воды из любого направления
• Тип крышки: закрытого типа, плотно прилегает, имеет замок
• Способ монтажа: навесной (на стену)
• Наличие DIN-рейки: да, предустановленная, стальная, рассчитана на нагрузку всех типов модулей
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус совместим со всеми стандартными модулями DIN 35 мм: автоматами, УЗО, реле, счетчиками, переходниками. Монтаж выполняется на вертикальную поверхность с помощью четырёх кронштейнов, предусмотренных в задней части корпуса. Для фиксации используются саморезы M6 или анкеры, подходящие для материала стены (бетон, кирпич, металл). Глубина 140 мм позволяет разместить большинство устройств без перегрева и затруднений при подключении проводов. Перед монтажом проверьте соответствие посадочного места - высота 1085 мм требует свободного пространства сверху и снизу минимум 10–15 см для удобства обслуживания.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных щитов. Степень защиты IP54 гарантирует, что внутренние компоненты не повреждены пылью и случайными брызгами воды - это важно для помещений с повышенной влажностью (например, подвалы, котельные, цеха). Корпус не горюч, не передаёт ток наружу, исключает доступ к токоведущим частям при закрытой крышке.

Преимущества

• Высокая прочность стали обеспечивает механическую устойчивость даже при ударных нагрузках
• Порошковое покрытие не отслаивается, не ржавеет при нормальных условиях
• Удобная форма: 7 рядов позволяют равномерно распределить нагрузку по модулям, снижают риск перегрузки одного участка
• Закрытая крышка с замком повышает безопасность - исключается случайный доступ к оборудованию
• Предустановленная DIN-рейка экономит время монтажа - не нужно крепить её дополнительно

Ограничения применения

• Не предназначена для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямого солнечного света
• Не рекомендован для взрывоопасных зон (не имеет маркировки Ex)
• Не подходит для установки в местах с постоянным попаданием струй воды или химически активных сред
• При температурах ниже -25C возможна потеря эластичности уплотнителей - уточняйте условия эксплуатации в спецификациях IEK

Примеры использования

• Главный распределительный щит в многоквартирном доме
• Щит управления насосной станцией
• Распределительный щит на производственной линии с множеством двигателей
• Аварийный щит освещения в подземном паркинге
• Шкаф учёта энергии в административном здании

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 84 позиции - некоторые устройства занимают 2–3 модуля
• Оставляйте воздушный зазор между модулями для лучшей теплоотдачи - особенно при установке мощных автоматов
• Подключение проводов лучше выполнять с нижнего входа - так проще организовать маршруты и избежать перегиба
• Для длительной работы в сыром помещении используйте термосухари внутри корпуса
• Обязательно подпишите каждую группу автоматов - это ускоряет диагностику и ремонт
• Артикул ti5-50-n-084-54-7035 - часть серии TITAN 5; аналогичные модели этой серии имеют одинаковые габариты и крепления, что упрощает замену
