Корпус металлический ЩРн-18з-0 У2 IP54 IEK - MKM11-N-18-54-Z

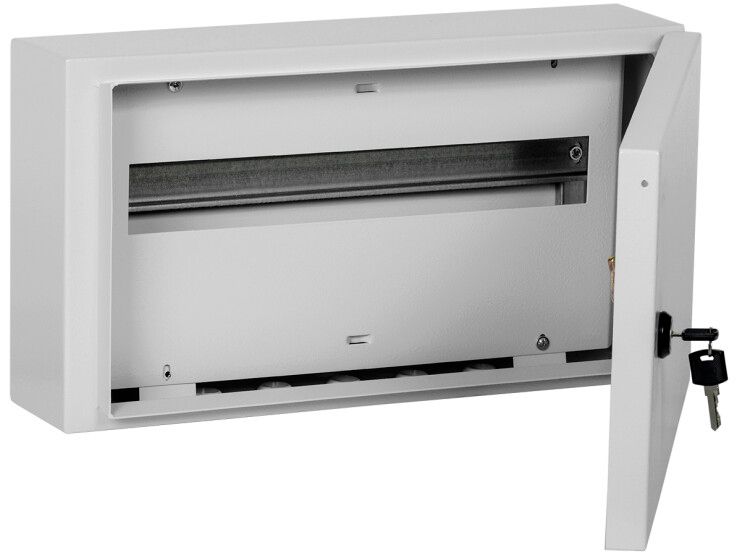

Корпус металлический ЩРн-18 (240х440х120 мм) IP54 от IEK (ИЭК) — это надёжный навесной щит для сборки распределительных устройств в жилых и административных помещениях. Артикул mkm11-n-18-54-z рассчитан на 18 модулей, защищён от пыли и брызг воды, изготовлен из стали и оснащён закрытой крышкой с замком.

Назначение и область применения

Корпус металлический ЩРн-18 предназначен для монтажа автоматических выключателей, УЗО, реле и других модульных устройств в условиях, где требуется защита от пыли и влаги. Подходит для установки в квартирах, частных домах, гаражах, офисах и производственных помещениях с невысокой степенью запылённости. Используется как в новых проектах, так и при реконструкции существующих электросетей.

Технические характеристики

• Габариты: 240×440×120 мм
• Модульная ширина: 18 модулей (стандарт 17,5 мм на модуль)
• Материал корпуса: сталь с порошковым покрытием
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех направлений
• Тип крышки: закрытого типа, плотно прилегает к раме
• Наличие DIN-рейки: да, одна рейка, установленная внутри
• Количество дверей: одна, открывается на петлях
• Наличие замка: да, одноключевой, предотвращает несанкционированный доступ
• Цвет: серый (RAL 7035)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Способ монтажа: открытая установка — крепится на стену с помощью анкеров или саморезов

Совместимость и монтаж

Корпус совместим со всеми стандартными модульными устройствами шириной 17,5 мм, соответствующими ГОСТ Р МЭК 60947. DIN-рейка позволяет легко фиксировать автоматы, УЗО, контакторы и другие элементы. Для монтажа используются четыре точки крепления — два сверху и два снизу. Рекомендуется использовать дюбели или анкерные болты для твёрдых оснований (бетон, кирпич). На гипсокартон или деревянную обрешётку устанавливается только при использовании усиленных креплений. Перед монтажом проверьте, что внутренний объём корпуса достаточен для размещения всех компонентов — особенно при использовании крупных УЗО или автоматов с увеличенным корпусом.

Безопасность и стандарты

Произведён в соответствии с требованиями российских норм и прошёл лабораторные испытания на прочность, герметичность и электробезопасность. Соответствует стандартам IEC 62208 для корпусов распределительных устройств. Класс защиты IP54 обеспечивает работу в условиях повышенной влажности, например, в гаражах или подъездах. Корпус не проводит ток, поэтому исключает риск поражения при случайном прикосновении к внешней поверхности.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Защита IP54 снижает риск повреждения оборудования от пыли и влаги
• Удобный замок обеспечивает безопасность и контроль доступа
• Лаконичный дизайн и единый цветовой стиль подходят для интерьеров жилых и общественных помещений
• Поддерживается линейка от 9 до 72 модулей — можно выбрать аналогичный корпус при масштабировании системы

Ограничения применения

• Не предназначен для установки в местах постоянного воздействия струй воды, подземных сооружениях или на улице — IP54 недостаточно для таких условий
• Не используется в взрывоопасных средах (не имеет взрывозащиты Ex)
• Не рекомендуется для монтажа в условиях температур ниже -25°C или выше +50°C без дополнительного теплового регулирования
• Порошковое покрытие может повредиться при ударах или царапинах — не следует применять в местах с высокой вероятностью механических воздействий

Примеры использования

• Главный распределительный щит в квартире с 10–12 автоматами и одним УЗО
• Щит освещения и розеток в гараже с защитой от сырости
• Аварийный щит управления насосом в подвале дома
• Распределительный пункт в офисе для групп розеток и светильников

Практические советы

• Перед установкой проверьте, что все устройства поместятся в 18 модулей — некоторые УЗО занимают 2–3 модуля
• Используйте термостойкие клеммы и качественные провода, чтобы избежать перегрева в ограниченном пространстве
• При монтаже на стену оставьте минимум 5 см свободного пространства вокруг корпуса для теплоотвода и обслуживания
• При необходимости замены компонентов — открутите крышку, не снимая весь корпус со стены
• Для долговечности периодически проверяйте состояние замка и уплотнителей — они не меняются, но могут износиться
