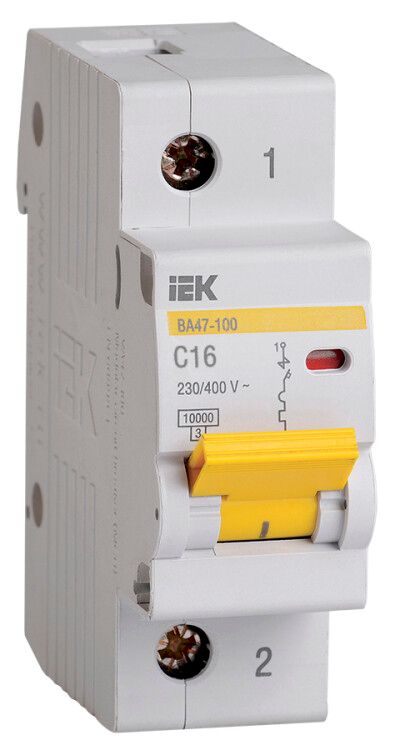

Выключатель автоматический однополюсный ВА47-100 16А C 10кА KARAT | MVA40-1-016-C IEK

Автоматический выключатель модульный однополюсный 16А 10кА характеристика С ВА47-100 от IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию KARAT, подходит как для бытовых, так и для промышленных установок и монтируется на DIN-рейку. Артикул mva40-1-016-c обеспечивает надежную работу в условиях широкого диапазона температур.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А 10кА характеристика С ВА47-100 защищает группы потребителей с активной и индуктивной нагрузкой - например, освещение, розеточные группы, насосы, вентиляторы, маломощные двигатели. Применяется в щитках жилых домов, офисов, производственных помещений. Благодаря высокой отключающей способности (10 кА) может использоваться в качестве вводного автомата в распределительных щитах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 1
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, светильники, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: тепловой (для перегрузок) и электромагнитный (для КЗ)
• Максимальное сечение кабеля: 25 мм2
• Ширина по модулю: 1,5 модуля (27 мм)
• Глубина монтажа: 74,3 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Диапазон рабочих температур: от –40 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждения оборудования
• Срок службы: 15 лет

Совместимость и монтаж

Автоматический выключатель ВА47-100 устанавливается на стандартную DIN-рейку 35 мм. Монтаж прост: защелка имеет двойное фиксирующее положение - аппарат плотно сидит даже при вибрациях. Подключение проводов осуществляется через зажимы с насечками, обеспечивающими надежный контакт. Для работы требуется свободное место в щите глубиной не менее 74,3 мм. Совместим с другими устройствами серии KARAT: можно комбинировать с УЗО, реле напряжения, сигнализаторами.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует безопасное отключение при больших токах КЗ. Индикатор положения контактов четко показывает состояние аппарата - “включен”/“выключен”. IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания влаги - не применяйте в сырых местах без дополнительной защиты.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Улучшенная рукоятка с большей площадью захвата - удобнее включать/выключать в перчатках
• Насечки на зажимах снижают нагрев и предотвращают ослабление контакта при вибрации
• Высокая отключающая способность (10 кА) позволяет использовать как вводной автомат
• Поддержка установки дополнительных модулей (блоки сигнализации, расцепители) без специальных инструментов
• Работает при экстремально низких температурах - подходит для неотапливаемых щитовых

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В - не используйте в сетях 380 В без преобразования
• IP20 не допускает установку в открытых, влажных или запыленных средах - требует герметичного щита
• Не рекомендуется для защиты мощных двигателей с высокими пусковыми токами (>7×Iн); для них лучше выбрать характеристику D
• Не работает при постоянном токе (DC) - только для переменного тока 50 Гц
• Не является УЗО - не защищает от утечек тока на землю; для этого нужен отдельный прибор

Примеры использования

• Защита розеточных групп в квартире или офисе
• Вводной автомат в этажном щите многоквартирного дома
• Щит управления насосной станцией в подвале
• Групповой автомат для освещения в производственном цеху
• Щит на даче с автономным питанием - благодаря широкому диапазону температур

Практические советы

• Выбирая автомат, проверьте, что сечение кабеля не превышает 25 мм2 - иначе контакт будет греться
• При монтаже в щит с ограниченной глубиной - учтите, что ВА47-100 занимает 74,3 мм, плюс зазор для проводов
• Для защиты светодиодных светильников или импульсных блоков питания (с высокими пусковыми токами) характеристика C подходит, но если токи слишком велики - рассмотрите вариант с характеристикой D
• При сборке щита - используйте одинаковые автоматы из серии KARAT для совместимости и эстетики
• Не забудьте про маркировку: каждый автомат должен быть подписан (например, “розетки кухни”, “освещение спальни”) - это ускоряет поиск при аварии
