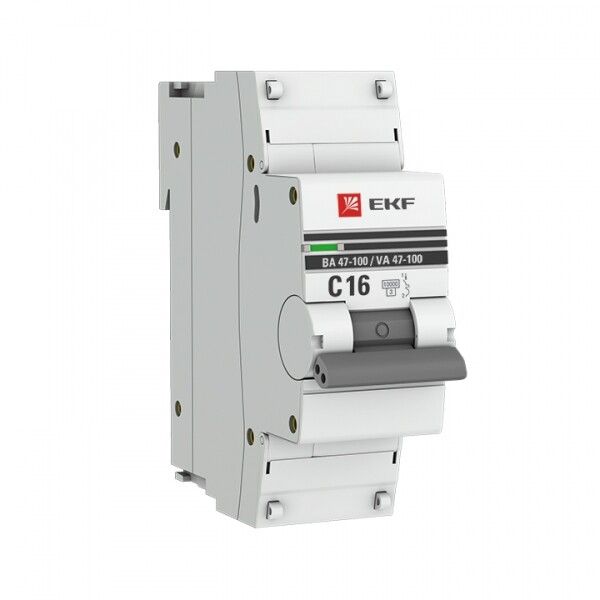

Выключатель автоматический однополюсный ВА 47-100 16А C 10кА PROxima | mcb47100-1-16C-pro EKF

Автоматический выключатель модульный однополюсный 16А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель устанавливается на DIN-рейку, совместим с стандартной проводкой и обеспечивает надёжную работу в условиях постоянного напряжения 230 В.

Назначение и область применения

Автоматический выключатель модульный однополюсный 16А C 10кА ВА 47-100 используется для защиты однофазных цепей переменного тока с частотой 50 Гц. Применяется в распределительных щитках жилых домов, офисов, магазинов и производственных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 16 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - позволяет использовать в сетях до 400 В трёхфазного питания
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и перегрузок одновременно
• Степень защиты: IP20 - предохраняет от прикосновения к токоведущим частям, не защищён от воды и пыли
• Поперечное сечение провода: 1–35 мм2 - поддерживает медные и алюминиевые провода стандартных сечений
• Количество модулей DIN: 1.5 - занимает полтора стандартных модуля на рейке
• Потери мощности: 5,5 Вт - минимальное энергопотребление при работе
• Диапазон температур: –10…+50 C - работает в большинстве помещений, включая неотапливаемые
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая риск повреждения проводки
• Категория перенапряжения: III - рассчитан на установку в местах с повышенными скачками напряжения
• Нормативный документ: ГОСТ Р 50345-1-2010 (МЭК 60898-2-2006) - соответствует международному стандарту для бытовых автоматов

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 16А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами: вход - сверху, выход - снизу. Максимальное сечение провода - 35 мм2, что покрывает все распространённые варианты: от 1,5 мм2 для освещения до 10–16 мм2 для розеточных групп. Глубина монтажа - 45 мм, учитывайте её при выборе ширины щита.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 и соответствует требованиям МЭК 60898-2. Класс токоограничения 3 гарантирует быстрое отключение при аварийном токе, минимизируя термическое воздействие на проводку. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к кратковременным перенапряжениям, таким как грозовые импульсы. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - не используйте в сырых или пыльных помещениях без корпуса.

Преимущества

• Надёжная двухступенчатая защита: тепловой расцепитель реагирует на долгую перегрузку, электромагнитный - на внезапное КЗ
• Совместимость с другими устройствами серии ВА 47-100 - легко формировать комплексную систему защиты
• Высокая отключающая способность (10 кА) - подходит даже для участков с близким расположением трансформаторов
• Климатическое исполнение УХЛ3.1 - устойчив к колебаниям температуры и влажности в типичных российских условиях
• Длительная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или открытых площадок - требует установки внутри закрытого щита
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные двигатели, сварочные аппараты) - для них нужна характеристика D
• Однополюсная конструкция - нельзя применять для отключения нулевого провода; в обязательном порядке должен использоваться с отдельным рубильником или двухполюсным автоматом при необходимости отключения N
• Не рекомендуется для многократных включений/выключений вручную - предназначен для аварийного отключения, а не для регулярного управления

Примеры использования

• Защита группы розеток в квартире (до 16 А суммарной нагрузки)
• Отключение осветительной сети в офисе или магазине
• Щитовая защита для холодильника, стиральной машины, бойлера
• Подключение вводного автомата в этажном щите (при условии согласования с проектом)
• Функциональный элемент в распределительном щите на производстве для линий 230 В

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля соответствовало номинальному току - для 16 А лучше использовать медный провод не менее 2,5 мм2
• При установке в щит с несколькими автоматами соблюдайте порядок: ввод - главный автомат, затем групповые - так удобнее диагностировать отказы
• Не забудьте про свободное место рядом: ВА 47-100 занимает 1,5 модуля, но требует около 5–10 мм зазора для лучшего теплоотвода
• Если в цепи есть устройства с высоким пусковым током (электродвигатели, трансформаторы), выбирайте характеристику D вместо C
• Проверяйте маркировку перед монтажом: убедитесь, что указано именно C (не B или D) и 16 А - неверный выбор может привести к ложным срабатываниям или недостаточной защите
