Корпус металлический распределительный ЩРн-18з (240х440х120мм) IP54 GENERICA - MKM14-N-18-54-Z-G IEK

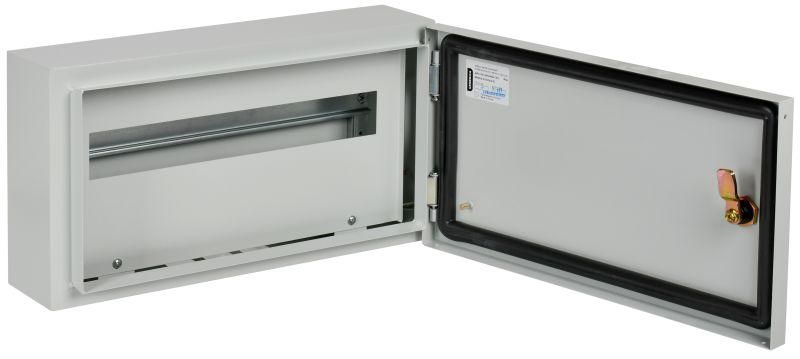

Корпус металлический распределительный ЩРн-18з (240х440х120мм) IP54 от GENERICA - это надёжная стальная конструкция для монтажа автоматических выключателей, УЗО и другой модульной аппаратуры в условиях промышленных и жилых объектов. Артикул mkm14-n-18-54-z-g соответствует сериям ЩРн GENERICA и IEK, обеспечивая совместимость с типовой комплектацией.

Назначение и область применения

ЩРн-18з предназначен для сборки распределительных щитов, где требуется ввод и распределение электроэнергии на напряжение до 400 В. Подходит для установки в помещениях с умеренной запылённостью - офисах, цехах, подъездах, технических помещениях зданий. Защищает оборудование от внешних воздействий благодаря степени защиты IP54.

Технические характеристики

• Габариты: 240×440×120 мм - компактный размер для ограниченного пространства
• Количество модулей DIN: 18 - позволяет установить до 18 стандартных устройств шириной 17,5 мм
• Материал корпуса: сталь - прочная, долговечная основа, устойчивая к механическим повреждениям
• Степень защиты: IP54 - защищает от пыли (не полностью герметичен, но препятствует оседанию вредного количества пыли) и брызг воды из любого направления
• Тип крышки: закрытого типа - плотно прилегает, предотвращает случайный доступ к токоведущим частям
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов
• Наличие DIN-рейки: да - уже установленная рейка для быстрой фиксации модульной аппаратуры
• Цвет: серый - универсальный, не требует покраски после монтажа
• Количество рядов: 1 - односторонняя компоновка, удобна для обслуживания с одной стороны

Совместимость и монтаж

ЩРн-18з совместим со всеми стандартными модульными устройствами (AV, УЗО, реле, контакторы) по ГОСТ 32192. DIN-рейка выполнена по стандарту TS 35. Для монтажа используйте саморезы M4–M6 через отверстия в задней стенке. Крышка открывается на петлях - не требует демонтажа для проверки. Не рекомендуется использовать в местах с постоянным попаданием струй воды или в условиях высокой влажности (например, в банях, прачечных).

Безопасность и стандарты

Корпус соответствует требованиям безопасности для электрощитового оборудования. Степень защиты IP54 соответствует международному стандарту IEC 60529. Материал корпуса - холоднокатаная сталь с порошковым покрытием, что исключает риск возникновения острых кромок и снижает вероятность коррозии в нормальных условиях эксплуатации.

Преимущества

• Уже смонтированная DIN-рейка экономит время при сборке щита
• Прочная стальная конструкция выдерживает нагрузки от тяжёлой аппаратуры
• Закрытая крышка обеспечивает безопасность при работе рядом с щитом
• Серый цвет не выгорает на свету и легко сочетается с интерьером
• Артикул mkm14-n-18-54-z-g имеет аналоги в линейках GENERICA и IEK - можно заменить при необходимости

Ограничения применения

• Не предназначен для наружной установки - даже IP54 не гарантирует защиту от длительного воздействия дождя или снега
• Не подходит для взрывоопасных сред (без сертификата ATEX)
• Ограниченное количество модулей (18) - не подходит для крупных распределительных щитов с более чем 20 устройствами
• Стальной корпус тяжелее пластиковых аналогов - требует прочного крепления на стене

Примеры использования

• Электрощит в подъезде многоквартирного дома - распределение энергии по этажам
• Щит управления на производственном участке - питание станков и освещения
• Распределительный шкаф в административном здании - защита групп розеток и осветительных контуров
• Автоматический щит в гараже - управление мощными потребителями (сварочные аппараты, нагреватели)

Практические советы

• Перед монтажом проверьте посадочный диаметр крепёжных отверстий - они рассчитаны под стандартные болты M4–M6
• Используйте термоусадочные трубки и изолирующие элементы внутри корпуса - даже при IP54 внутренние провода должны быть защищены
• Не перегружайте щит: 18 модулей - максимум; если планируете больше - выбирайте модель ЩРн-24 или выше
• При установке в сырых помещениях (цеха, подвалы) дополнительно применяйте вентиляционные решётки с фильтрами
• ЩРн-18з от GENERICA и IEK имеют одинаковые габариты - можно менять поставщика без переделки креплений
