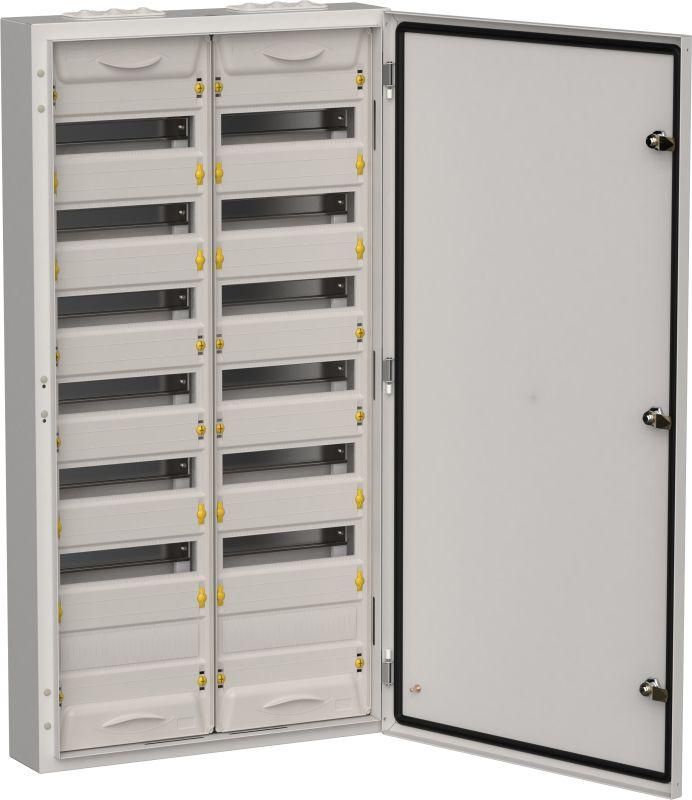

Корпус ЩРн-168 (2х84) TITAN 5 1085х570х140 IP54 метал. сер. IEK TI5-50-N-2X084-54-7035

Корпус металлический ЩРн-168 (2х84) 1085х570х140 IP54 серый от бренда IEK - надежный металлический щит для сборки распределительных устройств в условиях повышенной запыленности и влажности. Артикул ti5-50-n-2x084-54-7035 соответствует серии TITAN 5 и предназначен для установки в промышленных и коммерческих объектах.

Назначение и область применения

Корпус ЩРн-168 используется для сборки распределительных щитов с модульной аппаратурой - автоматическими выключателями, УЗО, реле и другими устройствами. Применяется для ввода и распределения электроэнергии в сетях до 400 В переменного тока. Подходит для защиты цепей от перегрузок и коротких замыканий. Области применения: промышленные предприятия, офисные здания, торговые центры, складские комплексы, насосные станции и другие объекты с высокой нагрузкой на электросеть.

Технические характеристики

• Тип изделия: распределительный щит
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Габариты: 1085×570×140 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Количество рядов: 14
• Модульная ширина: 24 модуля (по стандарту EN 60715)
• Наличие DIN-рейки: да - две рейки для фиксации модульных устройств
• Способ монтажа: навесной
• Тип крышки: закрытого типа - герметичная, с уплотнителем
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩРн-168 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на единицу (модуль). DIN-рейки установлены внутри и позволяют легко фиксировать автоматы, УЗО, контакторы и другую аппаратуру. Монтаж осуществляется на стену с помощью предварительно подготовленных кронштейнов или через отверстия в задней стенке. Для обеспечения герметичности рекомендуется использовать уплотнители при закрывании крышки. Диаметр входных отверстий для кабелей - стандартные, подходят под гофру Ø16–Ø32 мм.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов низкого напряжения. Степень защиты IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью и наличием пыли - например, в цехах, парковках, на улице под навесом. Корпус выполнен из стали с антикоррозийным покрытием, что снижает риск повреждений при механическом воздействии.

Преимущества

• Высокая прочность благодаря стальному корпусу - выдерживает механические нагрузки и удары
• Удобная внутренняя организация: две DIN-рейки и достаточное пространство для прокладки проводов
• Защита IP54 позволяет применять щит в сложных условиях без дополнительных кожухов
• Закрытая крышка с уплотнителем исключает попадание влаги и пыли внутрь
• Долгий срок службы - 15 лет - за счет качественного покрытия и технологии производства серии TITAN 5

Ограничения применения

• Не предназначена для установки в местах постоянного прямого воздействия струй воды - IP54 не обеспечивает защиту от напора
• Не подходит для взрывоопасных сред (не имеет маркировки Ex)
• Не рекомендован для использования вне помещений без дополнительной защиты от осадков и прямых солнечных лучей
• Максимальная модульная ширина - 24 модуля; нельзя установить устройства большего размера без изменения планировки

Примеры использования

• Главный распределительный щит в административном здании
• Щит управления конвейерной линией на заводе
• Распределительный щит на территории автостоянки
• Щит питания системы вентиляции в подвале
• Локальный щит для группы светильников во дворе под навесом

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для подключения к DIN-рейкам без натяжения
• При установке используйте антивибрационные прокладки между корпусом и стеной - особенно в местах с вибрацией оборудования
• Не забудьте про заземление: корпус ЩРн-168 имеет специальное заземляющее кольцо - подключите его к системе заземления объекта
• При необходимости увеличения числа модулей можно использовать два корпуса ЩРн-168 (2х84) - они рассчитаны на двойную компоновку
• Для обслуживания выбирайте модели с открывающейся крышкой - доступ к контактам будет удобнее
