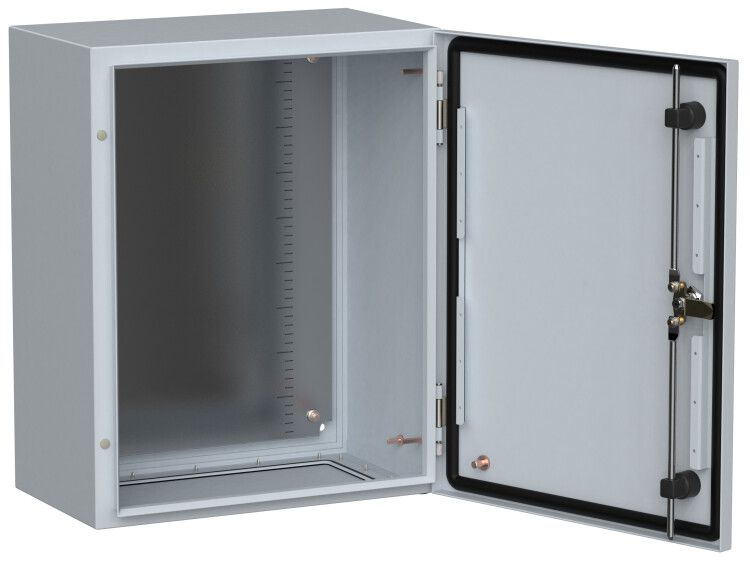

Корпус металлический ЩМП-50.40.25 УХЛ1 IP66 TITAN 5 - TI5-10-N-050-040-025-66 IEK

Корпус металлический ЩМП-50.40.25 УХЛ1 IP66 TITAN 5 - это прочный монтажный щит из стали с порошковым покрытием, предназначенный для наружной установки и защиты электрооборудования в условиях повышенной влажности, пыли и температурных колебаний. Бренд IEK и артикул ti5-10-n-050-040-025-66 указывают на серию TITAN 5, где этот корпус используется как основа для автоматизированных распределительных устройств.

Назначение и область применения

ЩМП-50.40.25 УХЛ1 IP66 TITAN 5 предназначен для монтажа внутри него коммутационных аппаратов, автоматических выключателей, контакторов, реле и других элементов управления. Подходит для установки на улице, в цехах, на объектах ЖКХ, энергетики, транспорта и промышленной автоматизации. Обеспечивает защиту оборудования от внешних воздействий, включая осадки, пыль и агрессивную среду.

Технические характеристики

• Тип изделия: монтажный щит (не распределительный шкаф)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Номинальный ток: 630 А - допустимый ток через внутренние проводники, не ограничивает нагрузку самого корпуса
• Климатическое исполнение: УХЛ1 - работает при температурах от −50 C до +40 C
• Покрытие: двухслойное порошковое с предварительным грунтованием - повышает коррозионную стойкость
• Цвет: RAL 7035 (серый каменный)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Дверца: одинарная, с замком
• Крышка: закрытого типа - защищена сверху, не открывается
• Монтажная панель: есть - позволяет фиксировать оборудование на раме
• Способ установки: открытая - крепится к стене, столбу или площадке

Совместимость и монтаж

Корпус ЩМП-50.40.25 УХЛ1 IP66 TITAN 5 имеет готовые места для крепления на стену или опору. Размеры соответствуют стандартному формату 500×400×250 мм - легко помещаются типовые модульные устройства. Монтажная панель позволяет равномерно распределить нагрузку на корпус. В комплекте уже есть кронштейны для навески и медный проводник заземления - их не нужно докупать отдельно. Для монтажа требуется минимум инструментов: отвертки, ключи, дрель. Не рекомендуется использовать для глубоких ниш или встроенной установки - корпус рассчитан исключительно на открытый способ.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 62208 для монтажных щитов. Высокая степень защиты IP66 обеспечивает безопасность при работе в сырых и запылённых помещениях. Наличие замка и двойной заковки кромок снижает риск несанкционированного доступа и деформации. Корпус не является взрывозащищённым - не применяется в опасных зонах с горючими газами или пылью.

Преимущества

• Двойная заковка кромок двери и корпуса - увеличивает жёсткость и устойчивость к ударным нагрузкам
• Грунтование перед окраской - продлевает срок службы в агрессивной среде
• Порошковое покрытие - устойчиво к царапинам, химическим веществам и УФ-лучам
• Встроенная монтажная панель - экономит время на сборке и упрощает обслуживание
• Комплектация заземляющим проводником и крепёжными элементами - исключает необходимость докупать аксессуары

Ограничения применения

• Не предназначен для установки в помещениях с постоянным воздействием кислот, щелочей или растворителей - даже порошковое покрытие не выдерживает агрессивную химию
• Номинальный ток 630 А - это характеристика внутренней проводки, а не максимальная нагрузка корпуса; сам корпус не ограничивает ток, но требует правильного подбора кабелей и аппаратов
• Не подходит для встраивания в стены или пол - только открытая установка
• Работает при температурах до −50 C, но не в условиях постоянного ледяного нагрузки или обледенения без дополнительного обогрева
• Не имеет вентиляции - при длительной работе оборудования с высокой тепловыделением возможен перегрев

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на автостоянке или парковке
• Шкаф автоматики для системы освещения улиц
• Контрольный щит на производственном участке с высокой влажностью
• Аппаратный щит для систем безопасности (видеонаблюдение, сигнализация) вне здания

Практические советы

• Перед монтажом проверьте посадочные отверстия под крепление - они совпадают со стандартными размерами кронштейнов IEK
• При использовании в холодном климате убедитесь, что внутреннее оборудование также рассчитано на UHL1
• Не используйте болты больше M6 - толщина стенки всего 1 мм, крупные крепления могут вызвать деформацию
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг аппарата - особенно рядом с автоматическими выключателями
• Проверяйте герметичность после установки: убедитесь, что резиновый уплотнитель двери плотно прилегает, а клеммы заземления надёжно подсоединены
• ЩМП-50.40.25 УХЛ1 IP66 TITAN 5 - один из немногих корпусов в своей категории с гарантированным сроком службы 15 лет; регулярная проверка состояния покрытия и замка позволит сохранить его функциональность на весь срок.
