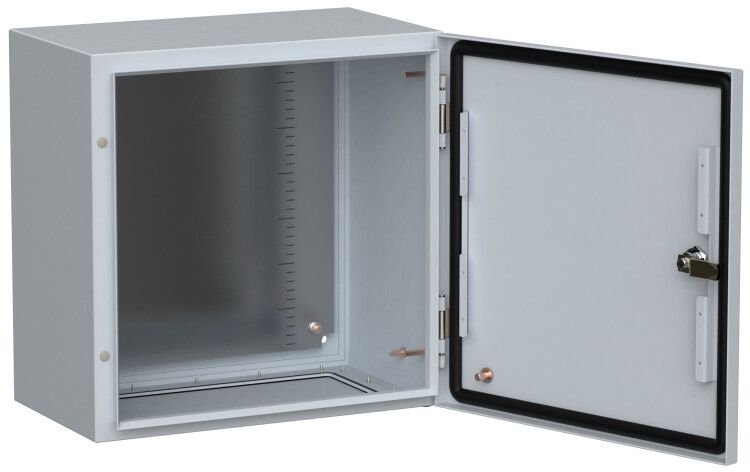

Корпус металлический ЩМП-40.40.25 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-040-025-66 IEK

Корпус металлический ЩМП-40.40.25 УХЛ1 IP66 от IEK (ИЭК) - это прочный монтажный щит для наружной установки, предназначенный для размещения электрооборудования в условиях повышенной влажности, пыли и температурных колебаний. Артикул ti5-10-n-040-040-025-66 относится к серии TITAN и рассчитан на работу в промышленной среде с номинальным током до 630 А.

Назначение и область применения

Корпус ЩМП-40.40.25 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой площадки или на улице. Подходит для установки на объектах энергетики, транспорта, ЖКХ, производства - там, где требуется защищённая и долговечная платформа для электроники. Благодаря классу защиты IP66 и устойчивости к климатическим воздействиям (УХЛ1), ЩМП-40.40.25 УХЛ1 IP66 можно использовать даже в регионах с суровым климатом.

Технические характеристики

• Тип изделия: щит монтажный
• Размеры: 400×400×250 мм (Ш×Г×В)
• Материал корпуса: сталь с толщиной стенок 1 мм
• Номинальный ток: 630 А
• Степень защиты: IP66 - полная герметичность от пыли и защита от мощных струй воды
• Цвет: 7035 RAL (серый матовый)
• Покрытие: двухслойное порошковое с предварительной грунтовкой
• Тип дверцы: одинарная, с двойной заковкой кромок
• Тип крышки: закрытого типа, без доступа сверху
• Наличие замка: да, с возможностью пломбирования
• Наличие монтажной панели: да, внутренняя рама для крепления DIN-рейки и оборудования
• Способ монтажа: навесной
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус ЩМП-40.40.25 УХЛ1 IP66 совместим со всеми типами DIN-реек, клеммными колодками и модульным оборудованием, соответствующим ГОСТ Р 50030.2. Навесной монтаж выполняется через четыре крепёжных отверстия на задней стенке. В комплекте предусмотрены крепёжные элементы для фиксации на вертикальной поверхности. Для заземления предусмотрен готовый проводник с контактной пластиной - достаточно подключить его к контуру заземления объекта. Перед монтажом проверьте, что поверхность, на которую будет крепиться корпус, выдерживает вес устройства (около 8–10 кг) и имеет достаточную несущую способность.

Безопасность и стандарты

Корпус ЩМП-40.40.25 УХЛ1 IP66 соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Класс защиты IP66 обеспечивает безопасную работу в условиях брызг, дождя, песчаных бурь и агрессивной атмосферы. Порошковое покрытие и грунтовка снижают риск коррозии, что особенно важно для промышленных зон с химическими выбросами. Корпус не содержит острых кромок и выполнен в соответствии с нормами электробезопасности для доступа обслуживающего персонала.

Преимущества

• Высокая механическая прочность благодаря увеличенной толщине стали и двойной заковке кромок двери
• Улучшенная антикоррозийная защита: грунтовка + порошковое напыление
• Полную герметичность обеспечивает IP66 - выше, чем у большинства аналогов (часто IP54)
• Встроенная монтажная панель позволяет легко фиксировать оборудование без дополнительных креплений
• Комплектация включает все необходимые элементы: замок, крепёж, заземляющий проводник - ничего лишнего не надо докупать
• Серия TITAN прошла тестирование на длительную эксплуатацию - срок службы 15 лет подтверждён испытаниями

Ограничения применения

Корпус ЩМП-40.40.25 УХЛ1 IP66 не предназначен для установки внутри взрывоопасных зон (не сертифицирован для Zone 1/2). Также он не рассчитан на постоянное погружение в воду - IP66 защищает от струй, но не от подводного положения. Температурный диапазон работы ограничен условиями УХЛ1 (-40C…+40C); при более низких температурах возможно затруднение открывания дверцы из-за уплотнителей. Не рекомендуется применять в местах с частыми ударными нагрузками или вибрацией без дополнительной амортизации.

Примеры использования

• Уличные распределительные пункты (РП) на производстве
• Щиты управления насосными станциями и системами водоснабжения
• Автоматические системы освещения на автодорогах и железнодорожных переездах
• Контрольные щиты для конвейеров и технологического оборудования на открытых площадках
• Аксессуары для систем автоматизации в пищевой и химической промышленности

Практические советы

• Перед установкой проверьте соответствие посадочных размеров: внешние габариты 400×400 мм требуют свободного места минимум на 50 мм вокруг для вентиляции и обслуживания
• Не используйте саморезы длиннее 12 мм - они могут повредить внутреннюю монтажную панель
• При монтаже в сырых местах обязательно подсоедините заземляющий проводник к основному контуру - это обязательное условие безопасности
• Для удобства обслуживания рекомендуется устанавливать корпус так, чтобы дверца открывалась в сторону, где есть свободный подход
• При необходимости модификации (просверливание отверстий) используйте только инструменты, не нарушающие целостность покрытия - после сверления обработайте края противокоррозийным составом
• ЩМП-40.40.25 УХЛ1 IP66 - это часть серии TITAN; другие модели этой серии имеют те же технологии изготовления, поэтому запчасти и аксессуары часто взаимозаменяемы
