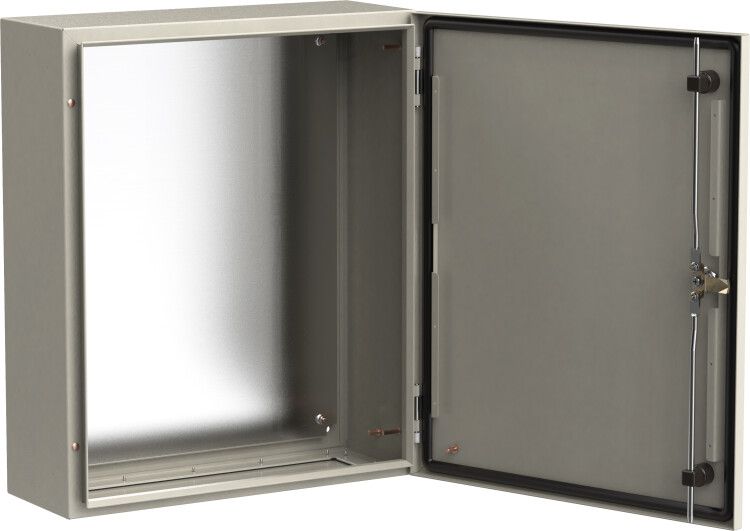

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 TITAN 5 - TI5-10-N-040-040-020-66 IEK

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 от IEK (ИЭК) - это прочный монтажный щит для наружной установки, предназначенный для размещения электрооборудования в условиях повышенной влажности, пыли и температурных колебаний. Артикул ti5-10-n-040-040-020-66 относится к серии TITAN и рассчитан на длительную эксплуатацию в промышленной среде.

Назначение и область применения

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой площадки или на улице. Подходит для установки на фабриках, насосных станциях, объектах ЖКХ, энергоустановках и других местах, где требуется защищённая герметичная коробка. Благодаря классу защиты IP66 и устойчивости к климатическим воздействиям (УХЛ1), ЩМП-40.40.20 УХЛ1 IP66 можно использовать даже в регионах с суровым климатом.

Технические характеристики

• Тип изделия: щит монтажный
• Размеры: 400×400×200 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Номинальный ток: 630 А - допустимый ток через шины и внутренние соединения, не относится к току автомата
• Цвет: RAL 7035 (серый матовый)
• Покрытие: двухслойное порошковое - антикоррозийное и ударостойкое
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип дверцы: одинарная, открывающаяся на петлях
• Тип крышки: закрытого типа - без доступа сверху
• Наличие замка: да - одноключевой запор
• Наличие монтажной панели: да - стальная планка для крепления DIN-рейки и оборудования
• Способ монтажа: навесной - крепление на стену или опору
• Климатическое исполнение: УХЛ1 - работает при температурах от −50C до +40C

Совместимость и монтаж

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 совместим со всеми типами DIN-реек и стандартным оборудованием, соответствующим ГОСТ Р 50030.2. Крепление осуществляется на четыре точки с помощью болтов M8 (в комплекте есть кронштейны для навески). Для правильного монтажа необходимо:

• Обеспечить свободный доступ к дверце для обслуживания
• Не перегружать монтажную панель - максимальная нагрузка на рейки не должна превышать 630 А
• Подключить заземляющий проводник (входит в комплект) к контуру заземления объекта
• Избегать установки в местах постоянного попадания прямых струй воды - хотя IP66 защищает от брызг, длительное воздействие потока снижает срок службы уплотнений

Безопасность и стандарты

Корпус металлический ЩМП-40.40.20 УХЛ1 IP66 соответствует требованиям ГОСТ Р 50030.2 и IEC 62208. Сертифицирован для работы в промышленных сетях напряжением до 1000 В переменного тока. Конструкция исключает случайный доступ к токоведущим частям благодаря плотному уплотнению двери и двойной заковке кромок. Наличие замка предотвращает неквалифицированный доступ.

Преимущества

• Двухэтапная подготовка поверхности: грунтование перед окраской повышает устойчивость к коррозии
• Двойная заковка кромок двери и корпуса - увеличивает жёсткость и снижает риск деформации при внешнем воздействии
• Порошковое покрытие устойчиво к царапинам, химикатам и УФ-излучению
• В комплекте уже есть крепёж и заземляющий проводник - не требует докупки аксессуаров
• Высокая степень защиты IP66 позволяет применять корпус там, где обычные щиты (IP54) не подходят

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита Ex
• Не рекомендован для постоянного погружения в воду - IP66 не равен IP68
• Толщина стали 1 мм достаточна для большинства задач, но при механическом ударе возможна вмятина - не используется в зонах с высокой вероятностью столкновений
• Работает при температуре до +40C - при более высоких значениях требуется принудительное охлаждение
• Нет вентиляционных отверстий - не подходит для оборудования с высоким тепловыделением без дополнительного охлаждения

Примеры использования

• Наружный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке или парковке
• Щит автоматизации конвейера на пищевом производстве
• Контрольный шкаф освещения на территории предприятия
• Аварийный выключатель на улице рядом с холодильными камерами

Практические советы

• Перед монтажом проверьте, что все отверстия для кабелей будут закрыты герметичными вводами - иначе IP66 будет нарушен
• При использовании в зимний период следите за конденсатом - используйте терморегуляторы или нагреватели, если оборудование чувствительно к влаге
• При заказе нескольких корпусов ЩМП-40.40.20 УХЛ1 IP66 убедитесь, что они из одной партии - цвет RAL 7035 может немного отличаться между сериями
• Для удобства обслуживания оставляйте минимум 60 см свободного пространства спереди
• Артикул ti5-10-n-040-040-020-66 - это точный идентификатор; при замене всегда указывайте его полностью, чтобы избежать ошибки с размерами или уровнем защиты
