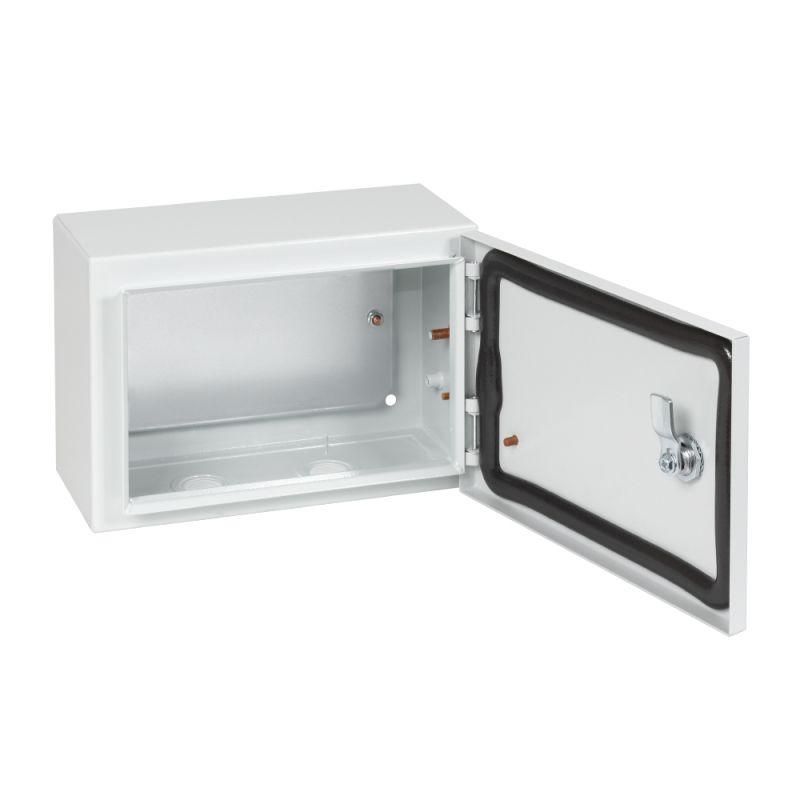

Корпус металлический ЩМП-ПРО-200х300х150-IP66-УХЛ1 типоисполнение ПРО - 367442 КЭАЗ

Корпус металлический ЩМП-ПРО-200х300х150 IP66 УХЛ1 от КЭАЗ предназначен для защиты внутреннего оборудования электрощитов в жестких условиях эксплуатации. Этот корпус обеспечивает надежную герметичность, совместим с оборудованием КЭАЗ и рассчитан на открытую установку на улице или в производственных помещениях.

Назначение и область применения

Корпус металлический ЩМП-ПРО-200х300х150 IP66 УХЛ1 используется для сборки электрощитов различного назначения: силовые, управления, вводно-распределительные, системы сигнализации и автоматизации. Подходит для установки в местах с высокой запыленностью, влажностью, перепадами температур - например, на промышленных объектах, в насосных станциях, на элеваторах, в зонах с агрессивными средами. Корпус можно использовать как внутри помещений, так и на улице благодаря классу защиты УХЛ1 и степени IP66.

Технические характеристики

• Размеры: 200×300×150 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Класс защиты: II - двойная изоляция, заземление не требуется
• Номинальный ток: 630 А - позволяет устанавливать автоматы и контакторы до этого значения
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметично защищает внутреннее пространство
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Наличие монтажной панели: да - съемная, упрощает сборку оборудования
• Способ монтажа: открытая установка - крепится на стену или опору
• Условия эксплуатации: УХЛ1 - работает при температурах от −50C до +40C, включая повышенную влажность

Совместимость и монтаж

Корпус металлический ЩМП-ПРО-200х300х150 IP66 УХЛ1 разработан специально для компонентов КЭАЗ - все типоразмеры устройств (автоматические выключатели, контакторы, реле) легко фиксируются на DIN-рейках внутри корпуса. Монтажная панель снимается перед установкой оборудования, что позволяет удобно проводить сборку на столе, а затем вставить её обратно. Для крепления используются четыре точки на задней стенке - достаточно болтов M6. Габариты позволяют разместить до 8–10 модульных аппаратов шириной 17,5 мм каждый.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Класс защиты II исключает необходимость подключения к системе заземления, снижая риск возникновения потенциала на корпусе. Порошковое покрытие устойчиво к механическим повреждениям и химическим воздействиям. Степень защиты IP66 гарантирует безопасность даже при прямом воздействии струй воды - например, при мойке оборудования.

Преимущества

• Съемная монтажная панель значительно ускоряет сборку и обслуживание
• Порошковое покрытие обеспечивает долгий срок службы без коррозии
• Высокая степень защиты IP66 делает корпус пригодным для уличной установки
• Класс защиты II снижает затраты на заземление и упрощает проектирование
• Стандартные габариты обеспечивают совместимость с большинством комплектующих КЭАЗ

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Номинальный ток 630 А не означает, что весь корпус рассчитан на постоянную нагрузку - необходимо соблюдать тепловые режимы установленного оборудования
• При использовании в условиях частых температурных колебаний (>40C / <-50C) возможна потеря герметичности уплотнителей - проверяйте состояние резиновых прокладок регулярно
• Не рекомендован для подземной установки - отсутствует защита от длительного погружения

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматизированный пункт контроля освещения на территории завода
• Вводно-распределительное устройство (ВРУ) на внешней стене административного здания

Практические советы

• Перед монтажом проверьте, чтобы глубина 150 мм достаточна для вашего оборудования - особенно если используются крупные автоматы или преобразователи частоты
• При установке на улице используйте дополнительные водоотводящие канавки под нижнюю часть корпуса, чтобы избежать скопления воды
• При работе с монтажной панелью - всегда отключите питание и снимите все устройства перед её демонтажом
• Для продления срока службы периодически проверяйте состояние замка и уплотнителей дверцы - они должны плотно прилегать без перекосов
• Артикул 367442 - единственный вариант данного размера в серии ЩМП-ПРО; другие размеры требуют другого артикула
