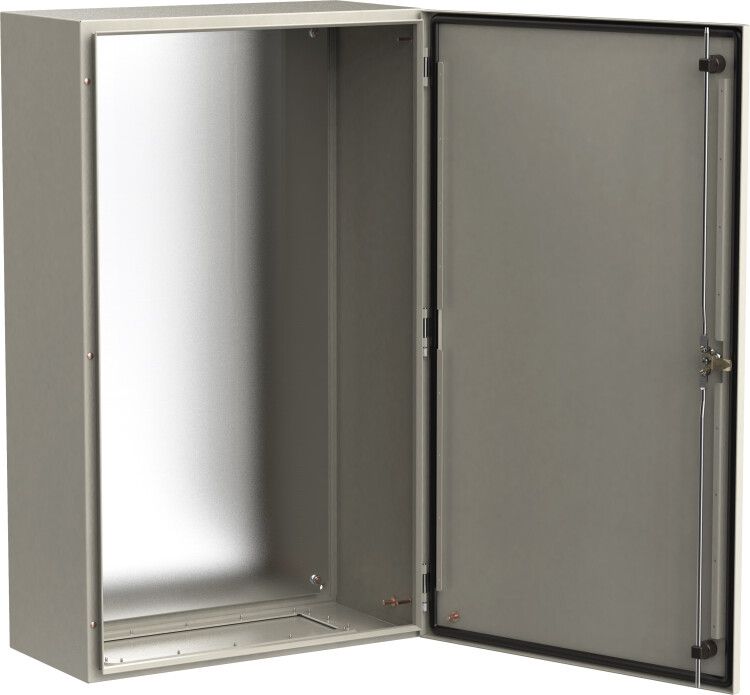

Корпус металлический ЩМП-140.60.30 УХЛ1 IP66 TITAN 5 - TI5-10-N-140-060-030-66 IEK

Корпус металлический ЩМП-140.60.30 УХЛ1 IP66 от IEK (ИЭК) - это прочный щит с монтажной панелью, предназначенный для наружной установки и защиты электрооборудования в сложных условиях. Артикул ti5-10-n-140-060-030-66 относится к серии TITAN и рассчитан на работу в умеренном и холодном климате.

Назначение и область применения

Корпус металлический ЩМП-140.60.30 УХЛ1 IP66 предназначен для монтажа распределительных устройств, автоматики, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для использования на объектах с повышенными требованиями к защите от внешних воздействий: промышленные площадки, насосные станции, уличные пункты управления, транспортные терминалы, энергообъекты.

Технические характеристики

• Тип изделия: щит с монтажной панелью - позволяет фиксировать оборудование на внутренней плите, упрощает сборку и обслуживание
• Материал корпуса: сталь с толщиной стенок 1,4 мм - обеспечивает механическую прочность и устойчивость к деформациям
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температуре от −50 C до +40 C, устойчив к влажности и перепадам температур
• Номинальный ток: 630 А - допустимый ток через коммутируемые цепи внутри корпуса; не является предельным значением для самого корпуса
• Цвет: 7035 RAL (серый) - соответствует промышленному стандарту, маскирует загрязнения
• Покрытие: порошковое напыление с предварительной грунтовкой - повышает коррозионную стойкость
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений
• Дверца: одинарная, с замком - обеспечивает безопасный доступ и предотвращает несанкционированное вскрытие
• Крышка: закрытого типа - исключает попадание осадков сверху
• Способ монтажа: открытая установка - крепится к опорной поверхности болтами, не требует ниши или стены

Совместимость и монтаж

Корпус металлический ЩМП-140.60.30 УХЛ1 IP66 совместим со всеми типами DIN-рейки, клеммных колодок и модульного оборудования, устанавливаемого на монтажную панель. Размеры корпуса (140×60×30 см) позволяют разместить до 8–10 рядов стандартных модулей. Для монтажа используются четыре угловых отверстия в основании. Крепление рекомендуется выполнять на бетонное, каменное или металлическое основание с использованием анкеров. В комплекте есть кронштейны для навески и проводник заземления - их необходимо подключить к контуру заземления объекта.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Конструкция имеет двойную заковку кромок по периметру двери и корпуса - снижает риск травм при работе и увеличивает жесткость. Порошковое покрытие не содержит свинец и другие запрещённые вещества. Наличие замка соответствует нормам безопасности для доступа обслуживающего персонала.

Преимущества

• Высокая степень защиты IP66 делает корпус пригодным для работы под дождём, в пыльных средах и на открытом воздухе
• Грунтовка перед окраской и порошковое покрытие значительно продлевают срок службы в агрессивной среде
• Жесткая конструкция с двойной заковкой кромок минимизирует риск деформации при ударах или вибрации
• Встроенная монтажная панель ускоряет сборку и упрощает замену оборудования
• Комплектация включает всё необходимое для монтажа - нет необходимости докупать крепеж или заземляющие элементы

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует сертификация Ex
• Не используется в помещениях с постоянным воздействием кислот, щелочей или растворителей - порошковое покрытие не устойчиво к химически активным жидкостям
• Рабочая температура выше +40 C может вызвать перегрев внутреннего оборудования - требуется принудительная вентиляция при нагрузках выше 50 % от номинала
• Номинальный ток 630 А - это предел для внутренних цепей, а не для корпуса; сам корпус не рассчитан на прохождение тока

Примеры использования

• Уличный щит управления насосной станцией водоснабжения
• Распределительный пункт на автостоянке с системой освещения и видеонаблюдения
• Шкаф автоматики для конвейера на пищевом производстве
• Центральный щит управления на объекте теплоснабжения
• Аппаратный пункт на железнодорожной платформе

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления
• Обязательно подключите заземляющий проводник к контуру заземления объекта - это требование норм безопасности
• При установке в зоне с частыми осадками ориентируйте дверцу так, чтобы она не находилась прямо под стоком воды
• Для длительной эксплуатации в зимний период используйте нагревательные элементы внутри корпуса, если температура опускается ниже −30 C
• Проверяйте герметичность уплотнителей двери ежегодно - особенно после сильных ветров или песчаных бурь
• При выборе аналога обращайте внимание на точные размеры: 140×60×30 см - отличается от более распространённых 100×60×30
