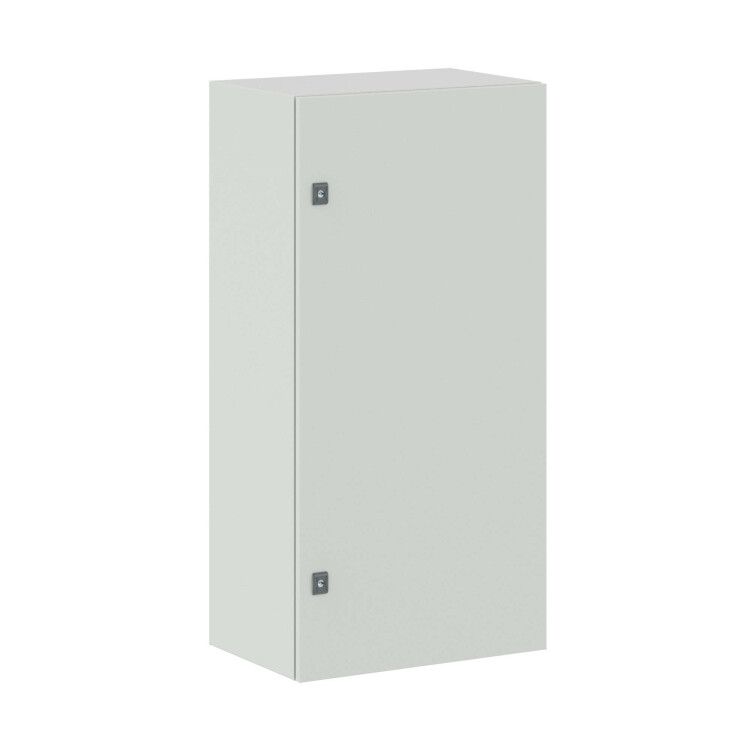

Корпус сварной навесной ST 1200х600х400мм с монтажн. панелью DKC R5ST1264 ДКС

Корпус сварной навесной ST с монтажной панелью 1200x600x400 мм IP66 от DKC (ДКС) - надёжный щит для наружной установки оборудования, рассчитанный на жесткие условия эксплуатации. Артикул r5st1264 обеспечивает прочную защиту от пыли, воды и механических воздействий, подходящую для промышленных объектов.

Назначение и область применения

Корпус сварной навесной ST с монтажной панелью 1200x600x400 мм IP66 предназначен для размещения электрооборудования вне зданий - автоматических выключателей, контакторов, реле, преобразователей частоты и других компонентов управления. Подходит для установки на опорах, фасадах зданий, в цехах с повышенной влажностью или запылённостью. Применяется в системах автоматизации, на транспорте, в энергетике и на объектах ЖКХ.

Технические характеристики

• Габариты: 1200×600×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь толщиной 1,2 мм
• Материал двери: сталь толщиной 1,5 мм
• Монтажная панель: оцинкованная сталь толщиной 1,8 мм
• Степень защиты: IP66 - полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Покрытие: порошковая краска, устойчивая к УФ-излучению и коррозии
• Цвет: серый
• Замок: одноключевой, с двойной бородкой 3 мм
• Дверь: одна, со стеклом и вентиляционными отверстиями
• Крыша: скатная, для отвода осадков
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной аппаратуры
• Крепление: на столб или стену
• Возможность соединения в ряд: да
• Монтаж: метрический - совместим с креплениями M4–M8

Совместимость и монтаж

Корпус сварной навесной ST с монтажной панелью 1200x600x400 мм IP66 легко монтируется на вертикальные поверхности или столбы с помощью болтовых креплений. Для этого предусмотрены специальные кронштейны и отверстия в боковых стенках. Монтажная панель имеет перфорацию под стандартные DIN-рейки и крепления для тяжёлого оборудования. Корпус можно устанавливать встык с другими аналогичными шкафами - при необходимости формируйте линейные массивы. Убедитесь, что посадочные места соответствуют габаритам крепёжных элементов (диаметр отверстий - 8–10 мм).

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и EN 62208 для распределительных щитов. Степень защиты IP66 гарантирует работу в условиях дождя, снега и песчаных бурь. Ударопрочность IK10 соответствует классу максимальной стойкости к внешним ударам. Порошковое покрытие не содержит токсичных веществ и безопасно при эксплуатации вблизи людей. Наличие замка исключает несанкционированный доступ.

Преимущества

• Высокая механическая прочность благодаря усиленному каркасу и толстой двери
• Улучшенная герметизация: вспененный полиуретан на внутренней стороне двери и загнутые кромки корпуса препятствуют проникновению влаги
• Монтажная панель из оцинкованной стали выдерживает нагрузку до 50 кг - подходит для тяжёлого оборудования
• Скатная крыша и вентилируемая дверь обеспечивают естественную вентиляцию и отвод конденсата
• EMC-защита минимизирует влияние электромагнитных помех на контроллеры и датчики
• Возможность комбинирования нескольких корпусов в одну линию для масштабирования системы

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP66 не эквивалентен IP68
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, щёлочи)
• Порошковое покрытие может повредиться при механическом воздействии острыми предметами
• Стекло в двери не является взрывобезопасным - не применяйте в опасных зонах с риском взрыва
• Работает при температуре от -25C до +55C; при более низких температурах возможна потеря эластичности уплотнителей

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на железнодорожном переезде
• Шкаф автоматики конвейера на пищевом производстве
• Контрольный щит на тепловой станции с высокой влажностью
• Аппаратура связи на опоре ЛЭП

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене/столбе и в корпусе - используйте уровень для точной горизонтальной установки
• При использовании в холодном климате убедитесь, что внутренняя вентиляция не приводит к образованию конденсата - при необходимости установите терморегулятор
• Для удобства обслуживания оставьте свободное пространство перед корпусом - минимум 800 мм
• При соединении нескольких корпусов в ряд соблюдайте одинаковый уровень крепления и используйте герметик на стыках для сохранения степени защиты
• Проверяйте состояние уплотнителей двери каждые 6–12 месяцев - особенно после зимних условий
• При заказе дополнительных компонентов (DIN-рейки, световые индикаторы) выбирайте модели, совместимые с толщиной монтажной панели (1,8 мм)
