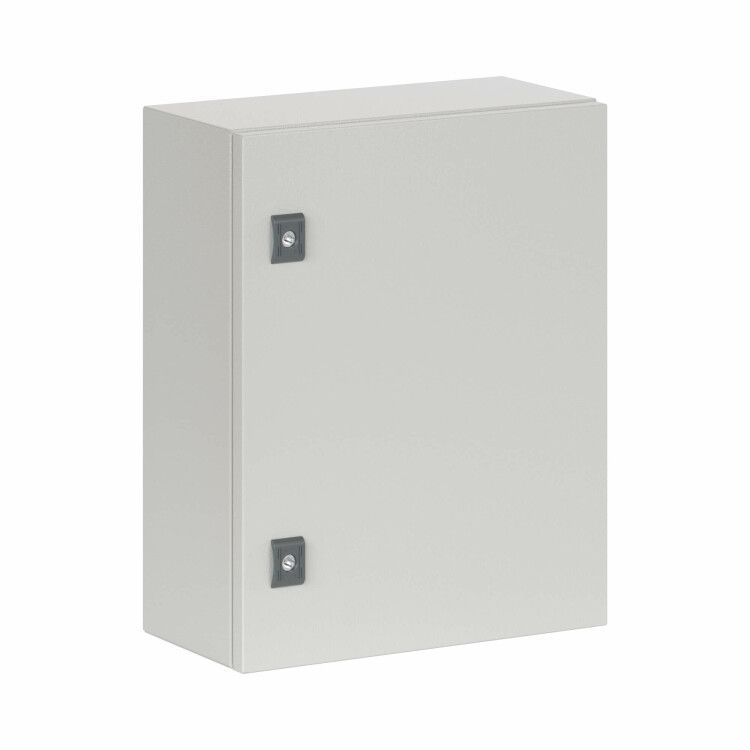

Корпус сварной навесной серии ST с М/П Размер: 500x400x200 мм (ВxШxГ) | R5ST0542 DKC ДКС

Корпус навесной сварной ST с монтажной платой 500x400x200 мм IP66 IK10 от DKC предназначен для надёжного размещения оборудования управления и распределения электроэнергии в условиях улицы или промышленных площадок. Благодаря прочной стальной конструкции, защите IP66 и ударопрочности IK10, этот корпус выдерживает агрессивную среду и механические воздействия - идеально подходит для систем автоматизации, где важна долговечность и безопасность.

Назначение и область применения

Корпус навесной сварной ST с монтажной платой 500x400x200 мм IP66 IK10 используется для установки коммутационных аппаратов, реле, контакторов, модулей автоматики и других устройств внутри щита. Подходит для внешнего монтажа: на стене, столбе или опоре. Применяется в системах освещения, насосных станциях, конвейерах, на объектах ЖКХ, транспорта и промышленности. Обеспечивает защиту от пыли, воды, перепадов температур и случайных ударов.

Технические характеристики

• Габариты: 500×400×200 мм (высота × ширина × глубина)
• Материал корпуса: сталь 1,2 мм с порошковым покрытием RAL7035 (серый)
• Монтажная плата: оцинкованная сталь 1,8 мм с двунаправленной разметкой
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза с высоты 1 м)
• Застекленная дверь: да - позволяет визуально контролировать состояние оборудования
• Вентилируемая дверь: да - обеспечивает естественную циркуляцию воздуха
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, с возможностью запирания
• Фланец: сплошной, для ввода кабелей
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности и агрессивной среды
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: Г1 - материал не поддерживает горение
• Цвет: серый

Совместимость и монтаж

Корпус навесной сварной ST с монтажной платой 500x400x200 мм IP66 IK10 совместим с метрическими креплениями DIN-рейки и стандартными крепёжными элементами. Монтаж осуществляется на вертикальную поверхность с помощью кронштейнов или напрямую через отверстия в боковых стенках. Возможна установка на столб - предусмотрены специальные крепёжные проушины. Корпус можно соединять в ряд с другими аналогичными изделиями для создания многосекционных щитов. Монтажная плата уже установлена и имеет разметку для быстрой ориентировки при установке оборудования.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого во взрывоопасных и агрессивных средах. Сертифицировано по нормам для климатических условий УХЛ1 и ОМ2/ОМ3. Защита IP66 и IK10 обеспечивают соответствие международным стандартам IEC 60529 и IEC 62262. Наличие комплекта заземления (без проводов) позволяет легко выполнить требуемые заземляющие соединения согласно ПУЭ.

Преимущества

• Высокая жесткость конструкции благодаря сварному корпусу из стали 1,2 мм
• Порошковое покрытие устойчиво к коррозии, UV-излучению и химическим воздействиям
• Реверсивная дверь - удобство монтажа в ограниченном пространстве
• Защита IP66 и IK10 - гарантия работы даже в дождь, песчаных бурях или при случайных ударах
• Сплошной фланец исключает попадание влаги и насекомых внутрь
• Две точки запирания - усиленная защита от несанкционированного доступа
• Двунаправленная разметка монтажной платы - ускоряет сборку и снижает риск ошибок

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равнозначен IP68
• Не рекомендуется использовать в средах с агрессивными кислотами или щелочами - порошковое покрытие не рассчитано на химически активные жидкости
• Комплект заземления не содержит провода - необходимо приобрести отдельно
• Максимальная нагрузка на монтажную плату ограничена её конструкцией - не следует перегружать тяжёлыми оборудованием без дополнительной поддержки
• При установке на столб требуется соблюдение правил высоты и устойчивости к ветровым нагрузкам

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на автостоянке или парковке
• Контрольный щит для системы уличного освещения
• Автоматизация конвейерной линии на заводе с открытым участком
• Аварийный выключатель на железнодорожной станции

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под крепёж совпадают с вашим основанием - корпус имеет стандартные крепёжные проушины, но не все столбы подходят по диаметру
• При использовании в холодном климате учтите, что стекло двери может запотевать - используйте антиконденсатные пластины или термокабель, если есть необходимость
• Для удобства обслуживания выбирайте направление открывания двери заранее - она реверсивная, но требует переустановки петель
• При соединении нескольких корпусов в ряд - используйте одинаковые модели, чтобы сохранить герметичность стыков
• Корпус DKC (ДКС) r5st0542 совместим с большинством стандартных DIN-рейок и клеммных колодок - проверьте совместимость с вашим оборудованием перед закупкой
